加工定制:是
类型:组合式空调箱
起订:1台
供应:999台
| 加工定制 | 是 |
|---|---|
| 类型 | 组合式空调箱 |
| 用途 | 各类厂房，大楼,学校中央空调末端 |
| 控温范围 | 根据需求 |
| 流量压力 | 根据需求 |
| 风量 | 根据需求（m3/h） |
| 制冷量 | 根据需求（kw） |
| 品牌 | Siemens/西门子 |
| 型号 | YW-JNF |
YW-JNF空调末端设备节能控制柜
YW-JNF空调末端设备节能控制柜适用于各类厂房，大楼中央空调末端风机节能控制，在春季、秋季和冬季室外气温较低、冷负荷较小的时段，电机的运行频率可以长期保持在一个较低的频率，可以节约大量的电能。
产品特点：
1． 可显示室外温度，湿度，室内温度,风机频率，各电动阀开度或开关状态，风机状态
2． 具有室外焓值优先优化控制,达到节能效果
3． 设定参数可手动调整，也可根据内置程序自动调整
4． 具有PID自动调节功能和强制两种模式
5． 制冷加热切换功能
6． 可现场**地控制与远程网络控制，也可以太网通讯
7． 风机设备可设定时间开关机
8． 带报警功能，记录报警内容，可打印数据
9． 可扩展手机报警功能
10． 触摸屏操作，中文界面，简单方便
技术参数：
电源：AC380V +/- 10%，50HZ
电压输入：0-10V
电流输入：4-20MA或0-20MA
电压输出: 0-10V
电流输出: 4-20MA
数字信号输入：干触点（NO/NC）
数字信号输出：干触点（NO/NC） 触点容量DC24V 3A
网络参数：RS485，Modbus协议，以太网
型号命名:
YW –□JNF -□ □ □□
2: 两管制
4: 四管制
0: 不带手机报警功能
1: 带手机报警功能
X: 各个数字代表几个末端风机控制
IE: 带以太网接口
安装说明:
1． 安装环境干燥，远离热源和通风的地方
2． 落地固定

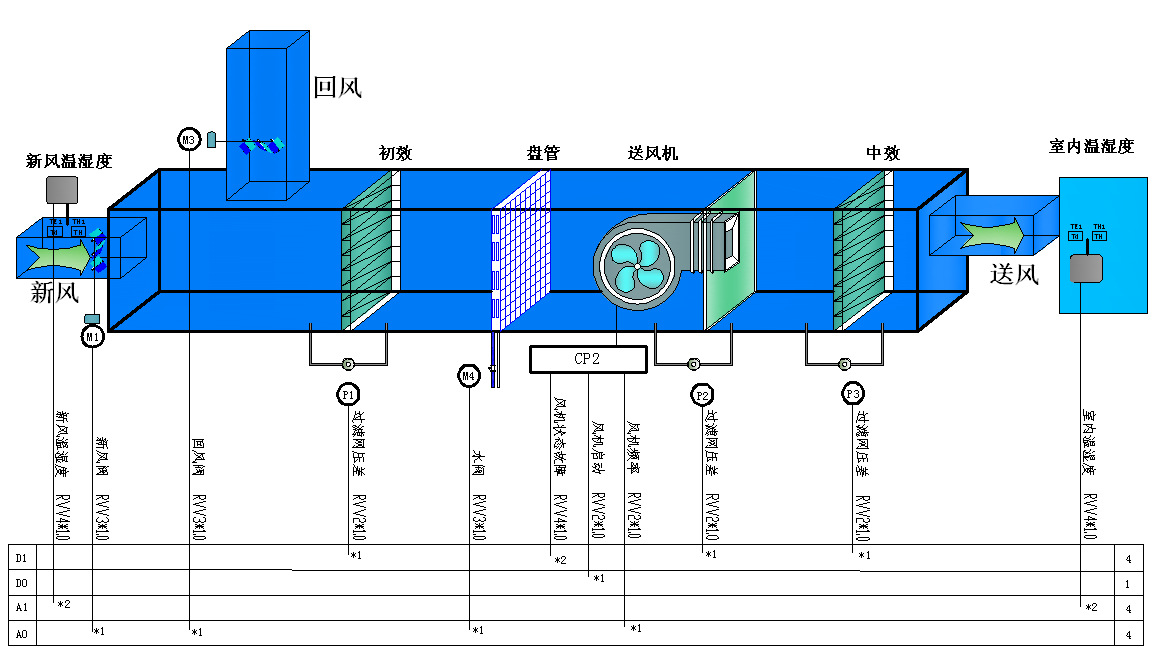

YW-2JNF-01系统原理图:
工作原理
由于中央空调系统的空调机组或新风机组等安装地点较为分散，所以需在每个末端设备旁装一个控制柜，每台末端设备的风机由一台变频器控制。
1． 焓值控制功能：
依据室外新风温湿参数和室内温湿度，调节控制新风风阀和回风风阀的开度，实现节能运行：YW-JNF系列控制系统具备焓值计算和优化控制功能。
过渡季节当室外空气的焓值低于室内空气的焓值，可以不需要制冷直接引入新风。
以送风（或室内）温度为目标，通过检测系统室外新风温湿参数和室内温湿度目标值，并在线计算新风和室内空气焓值，然后输出相应的控制信号，
自动调节控制新风风阀和回风风阀的开度，实现节能运行策略。
温度的稳定控制不仅能解决室内舒适度，同时也能降耗节能。如新风机柜为变风量系统，冷水阀调节应以送风温度为目标，非变风量系统以室内温度为目标。
2． 连锁控制功能：
新风系统连锁控制设计有时间连锁和逻辑连锁。时间连锁为控制器按预设的时间自动启停新风系统风机，逻辑连锁实现水阀与风机之间的连锁和故障报警，
风机运行是冷水阀调节的必要条件。
为此，新风系统的节能运行策略包括有**新风利用策略、室内温度稳定控制策略和连锁安全运行策略，以上策略的成功应用在确保新风系统安全运行条件下，
并取得**节能效果。

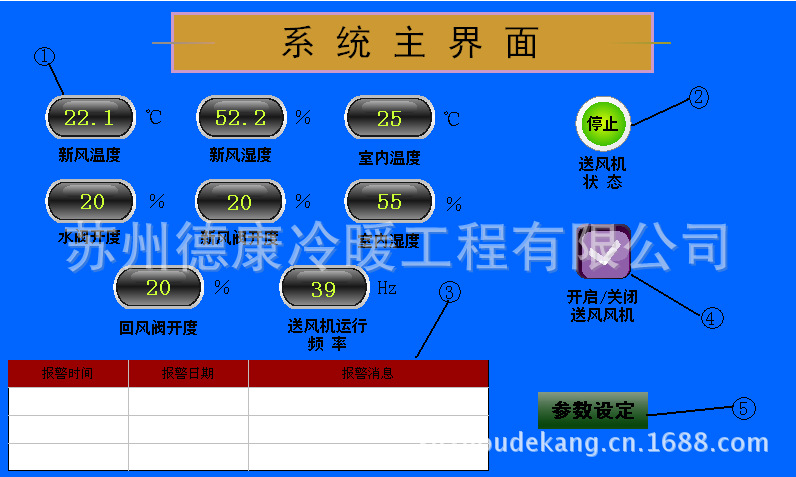

例：一台风机操作界面
① 显示当前系统中各设备参考数值。如上图当前回风温度为22.1℃。
② 显示系统中设备是否运行。
③ 报警时显示相关信息。
④ 点击启停系统中的设备。
⑤ 点击切换至相应画面。
① 点击相应数值将以设定值运行。如设定水阀开度。
② 点击切换各设备的运行模式。
③ 点击切换至相应画面。
