| 加工定制 | 是 |
|---|---|
| 类型 | 新风机组 |
| 用途 | 各类厂房, 酒店,办公大楼,净化等行业 |
| 控温范围 | 根据需求 |
| 流量压力 | 根据需求 |
| 风量 | 根据需求（m3/h） |
| 制冷量 | 根据需求（kw） |
| 品牌 | Siemens/西门子 |
| 型号 | YW-OA |

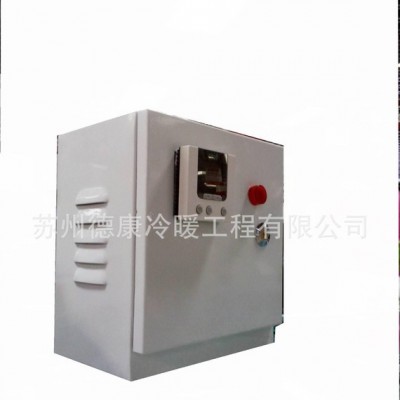

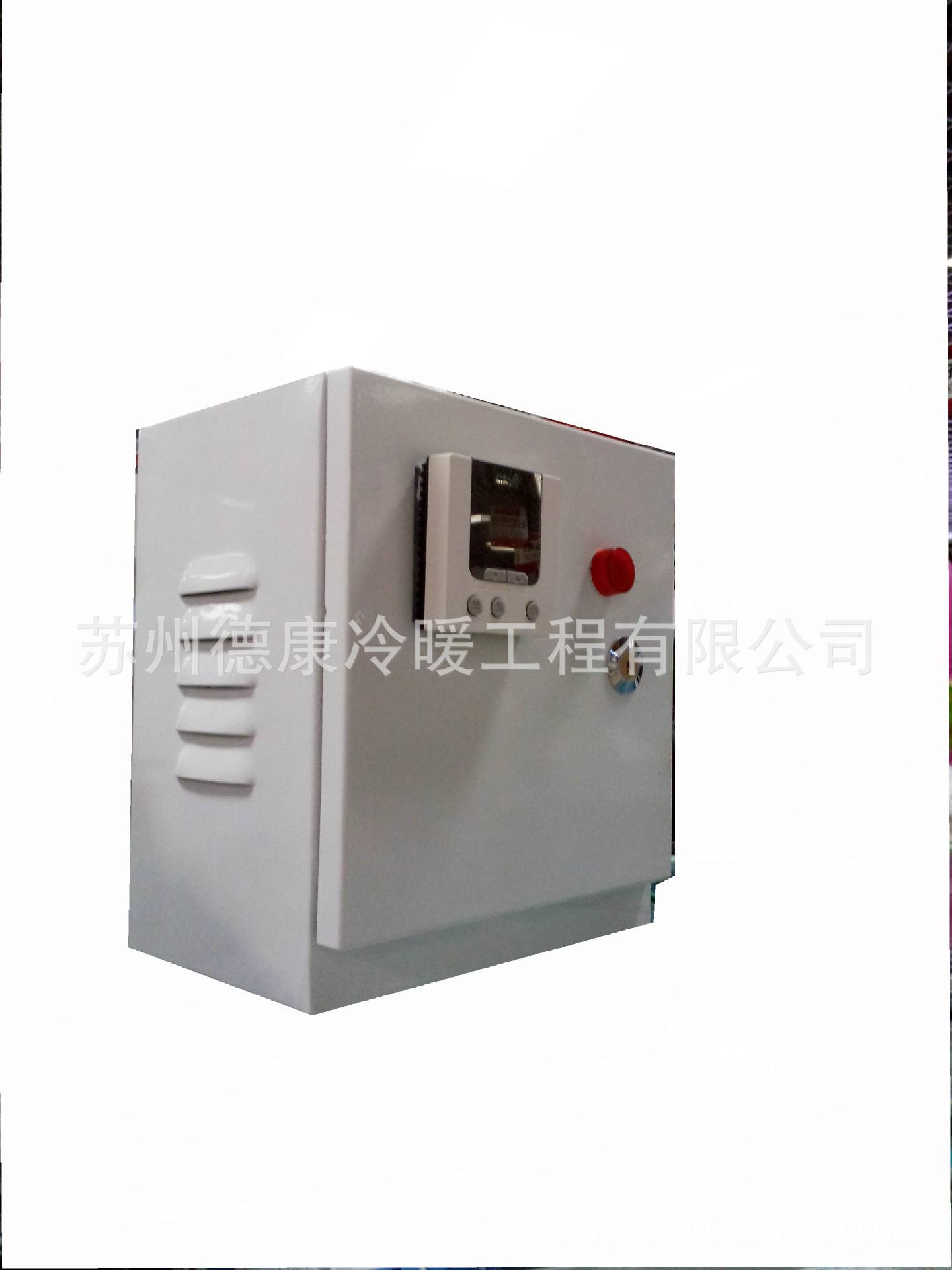

YW-OA新风机组自控柜，适用于各类厂房, 酒店,办公大楼,净化等行业空调系统中的新风机组
的相关控制或普通温控机组控制，该产品内置直接数字型控制器带操作屏、变压电源等相关辅助设备，
与外部传感器，电动阀，风机等被控设备连接，构成一个完整的控制系统。也有带远程接口，可实现
中央集中控制。
产品特点：
1． 可显示温度，湿度, 电动阀开度
2． 带内置温度传感器,也可外接传感器
3． 设定参数可手动调整
4． 具有PID自动调节功能
5． 可现场**地控制,也可远程网络控制
6． 具有节能待机控制功能
7． 制冷加热功能
技术参数：
电源：AC220V +/- 10%，50HZ
功耗：30W
电压输入：0-10V,0-5V
电流输入：4-20MA或0-20MA
电阻: NTC10K, NTC20K
电压输出: 0-10V
电流输出：4-20MA或0-20MA
数字信号输入：干触点（NO/NC）
数字信号输出：干触点（NO/NC） 触点容量AC220V 3A
温度设定范围：0-99℃
温度显示精度：0.1℃
控温精度:+/-1℃

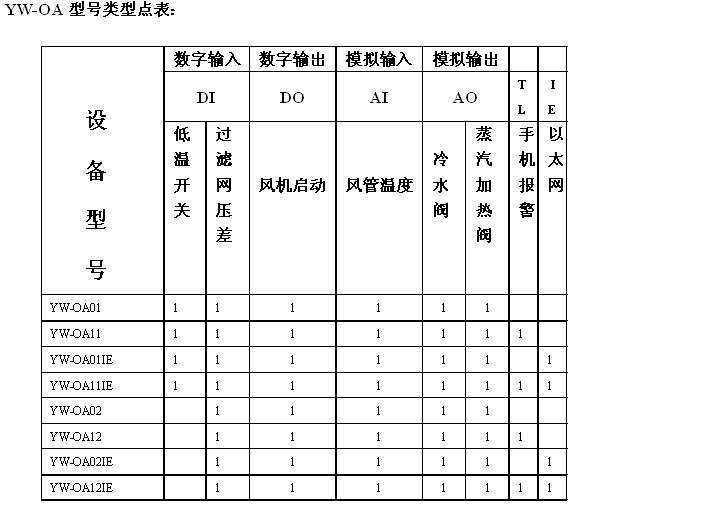

网络参数： Modbus协议(YW -□OA –T)

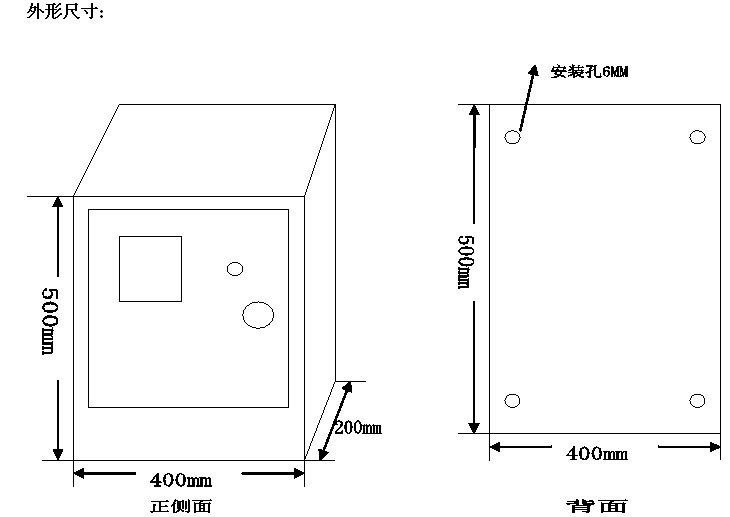

安装说明:
1． 安装环境干燥，远离热源和强电干扰源的地方
2． 可挂于墙壁上或组合式空调箱上，用4个M6安装螺丝固定控制柜
3． 可自制4根落地安装支架，落地固定
系统原理图:
工作原理:
一、 两管制系统
1． 风机可在操作屏上开关机, 查看,温度,湿度,电动阀开度
2． 制冷模式下: 温度大于设定温度值, 根据PID调节电动阀慢慢打开,反之关闭
加热模式下: 温度小于设定温度值, 根据PID调节电动阀慢慢打开,反之关闭
二、四管制系统
1. 风机可在操作屏上开关机, 查看,温度,湿度,电动阀开度
2. 温度大于设定温度值, 根据PID调节冷水电动阀慢慢打开,反之,关闭,则热水电动阀慢慢打开.
加热模式下: 温度小于设定温度值, 根据PID调节电动阀慢慢打开,反之关闭
