柔性组合夹具 焊接机器人夹具 焊接夹具汽车 汽车焊接设备 机器人焊接工装 机器人焊接工装夹具 焊接设备及工装 工装设备

价格:￥6888.00/件
品牌:TIPTOP天凌高
材质:钢件：Q345B，铸件HT300
是否标准件:标准件
起订:1件
供应:9999件

立即购买

材质	钢件：Q345B，铸件HT300
是否标准件	标准件
标准编号	三维平台：1000*1000*200
样品或现货	现货
是否进口	否
适用机床	三维柔性焊接平台
是否库存	库存
是否批发	批发
品牌	TIPTOP
型号	三维平台：1000*1000*200
加工定制	是

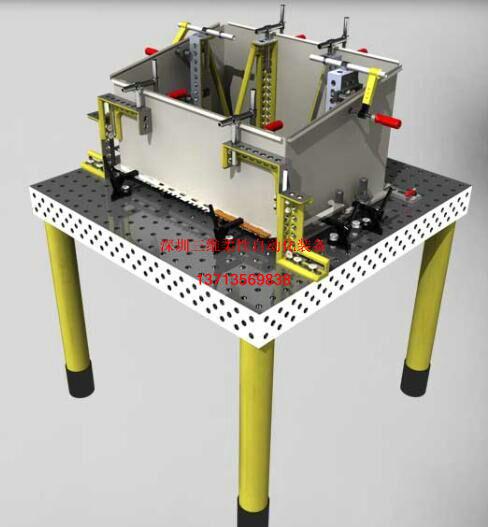

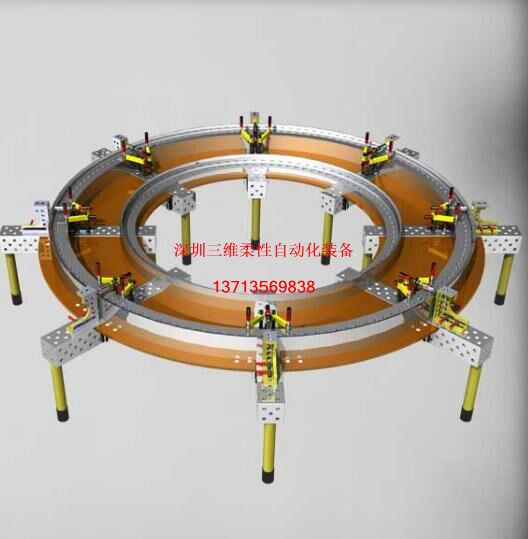

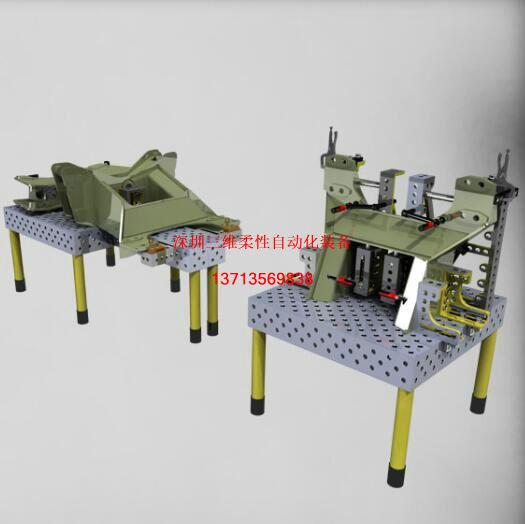

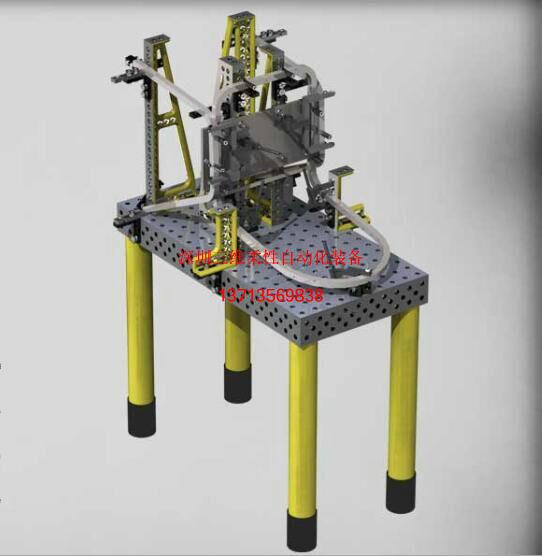

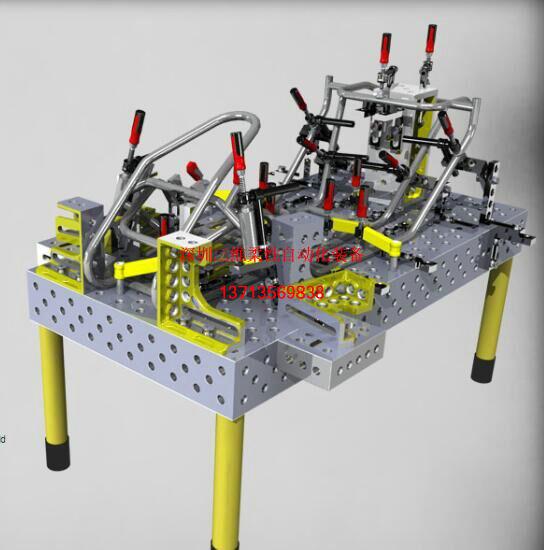

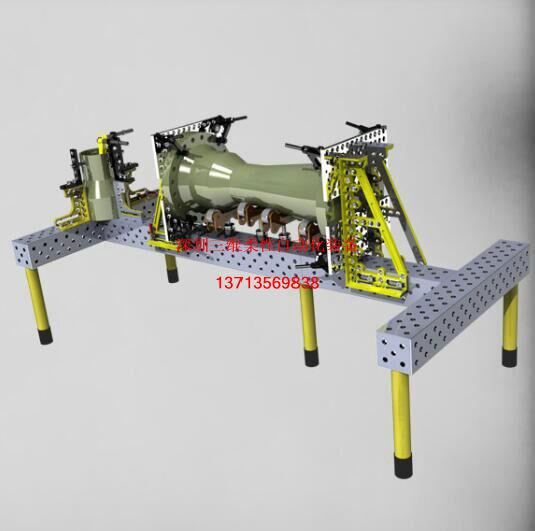

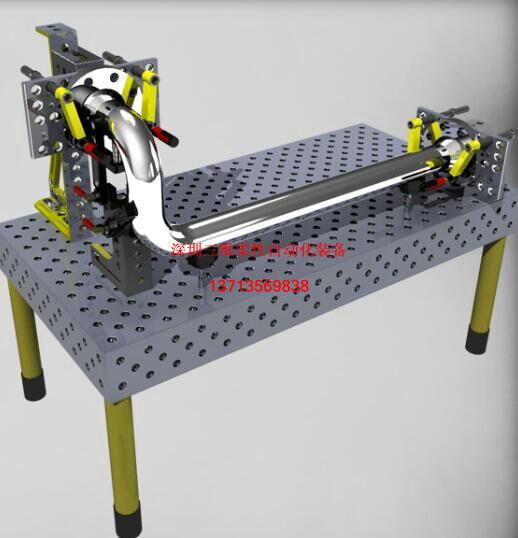

三维孔系组合柔性焊接工艺装备。

            三维：代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。

            孔系：这套夹具的主要特点**是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合快速锁销**能使装配变得更加快捷方便，定位更**。

            组合：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。

            柔性：因为有上述功能整套装备可根据产品的变化而变化，一套夹具**可完成几个产品或几十个产品的需求，从而大大的加快了产品的研发、试制的进程，节省大量的人力、物力和财力(环保和低碳产品)。

            焊接：本产品是专为焊接制品的制造而设计的通用夹具;用于焊接十分方便、灵活、**，与传统的焊接方式先进许多。

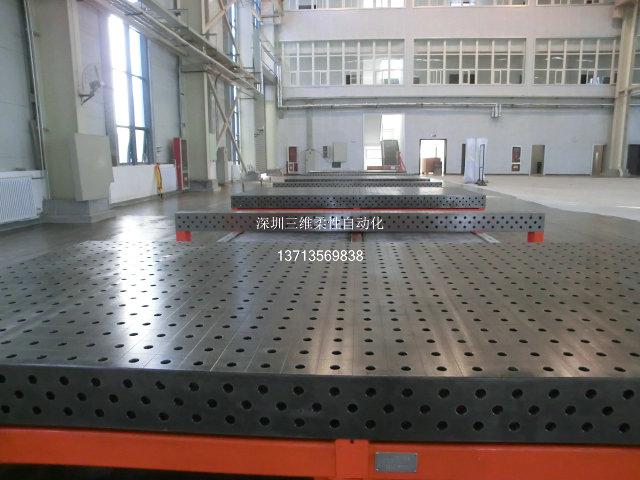

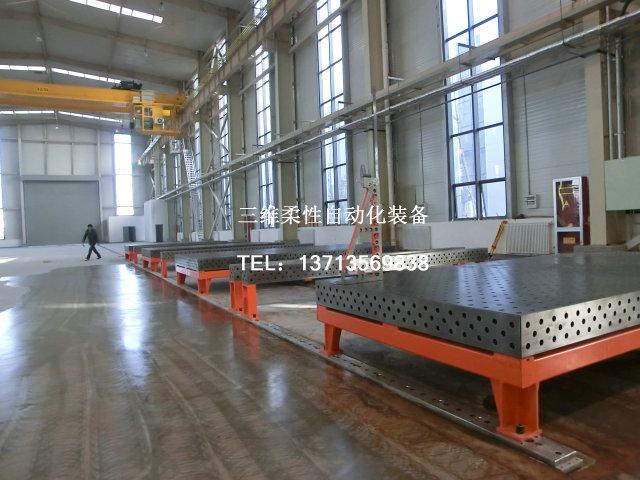

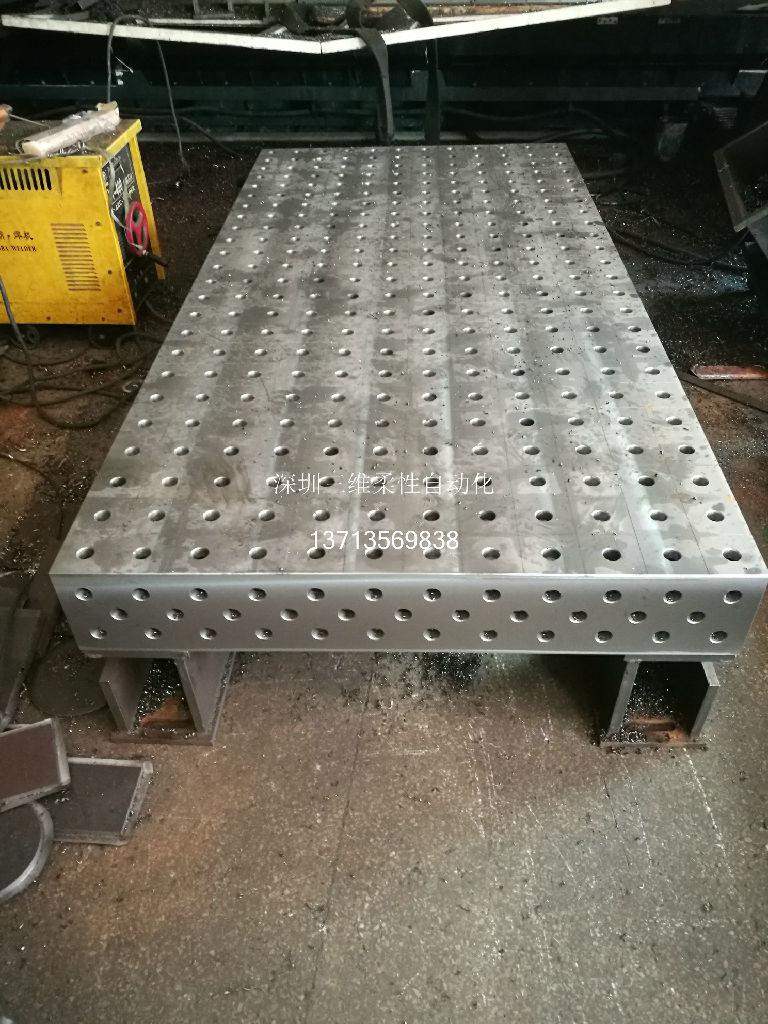

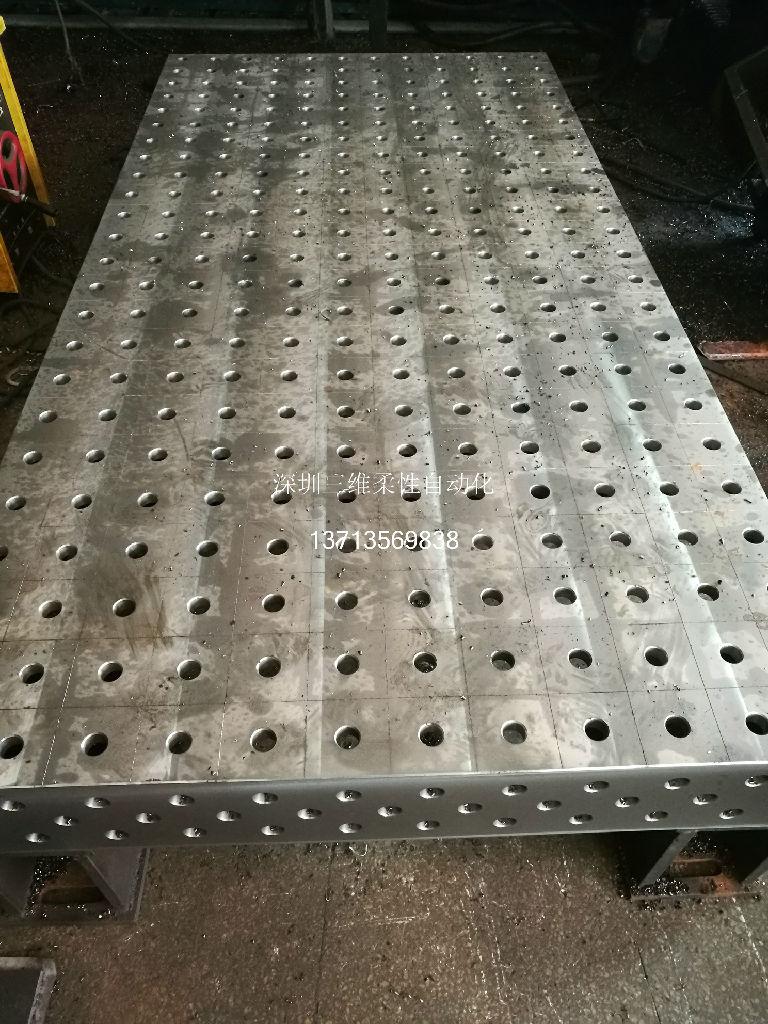

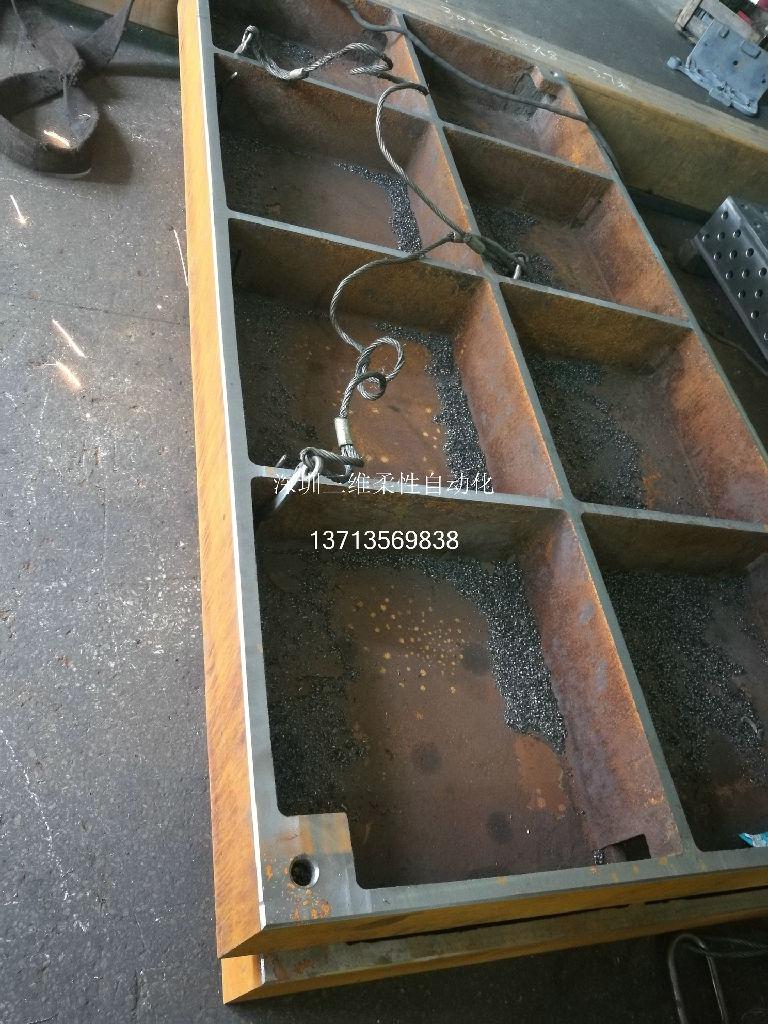

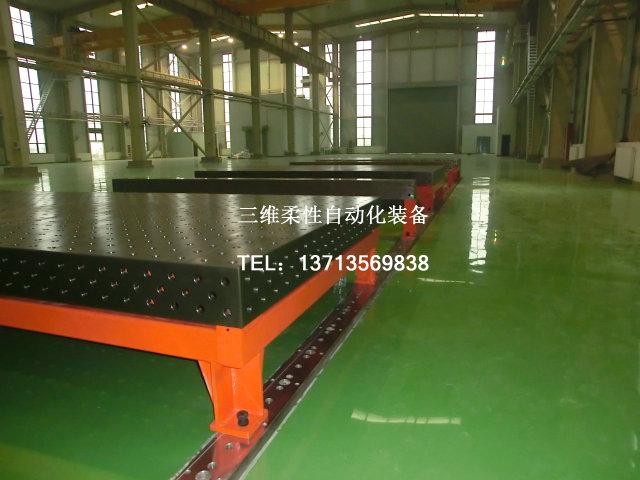

            三维钢件平台尺寸： (材料q345 也可以称16mn)

            长x宽(mm):

            1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000

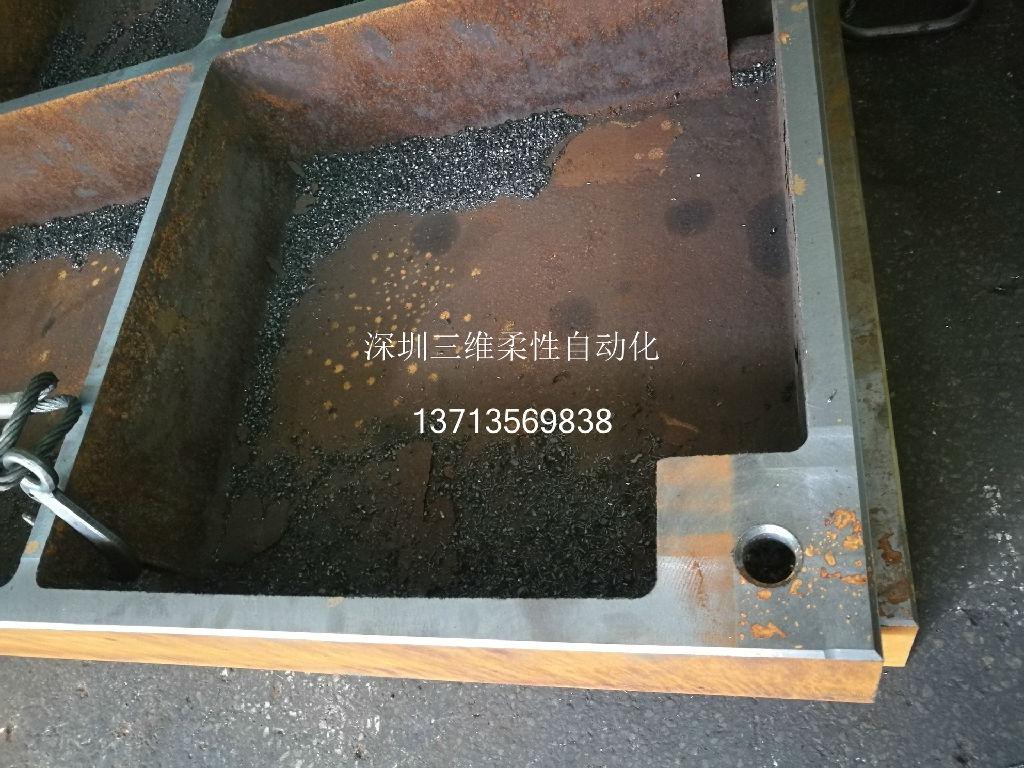

            三维铸件平台尺寸： (铸铁ht300)

            2000x1000/2400x1200/3000x1500

            所有三维平台侧面高度为200mm

            二维平台尺寸：

            1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500

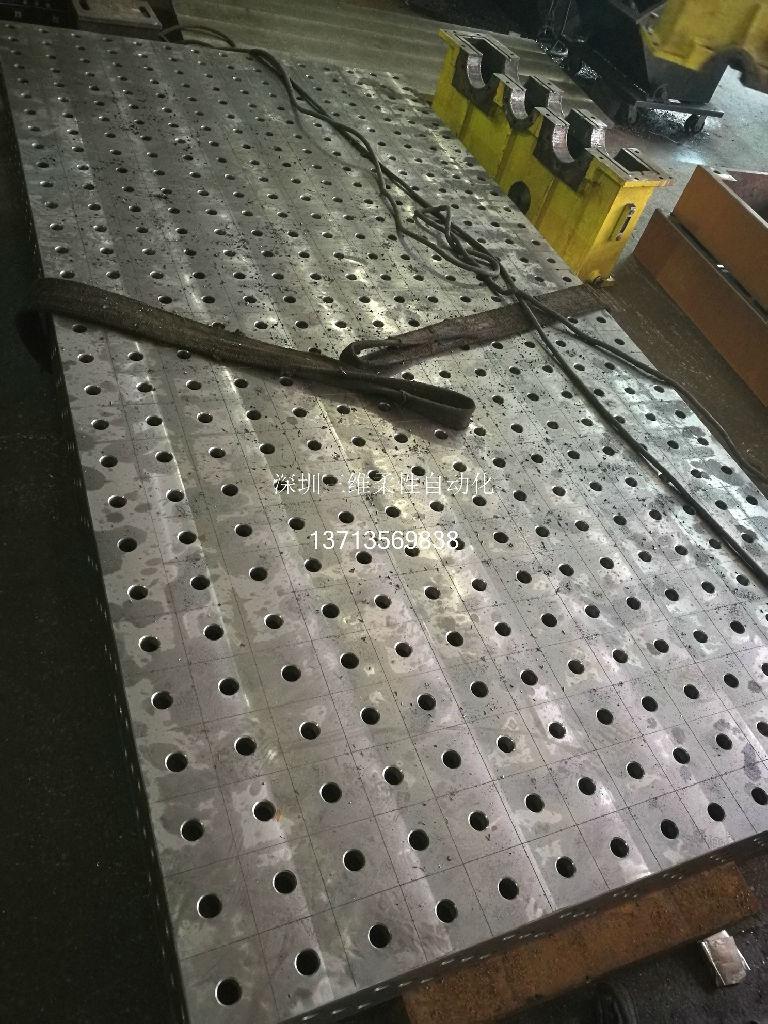

            孔尺寸：

            φ28系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是100±0.05mm

            φ16系列平台：孔公差是d10级，与平台相配的锁销是h7级。 相邻两孔的孔心距是 50±0.05mm，

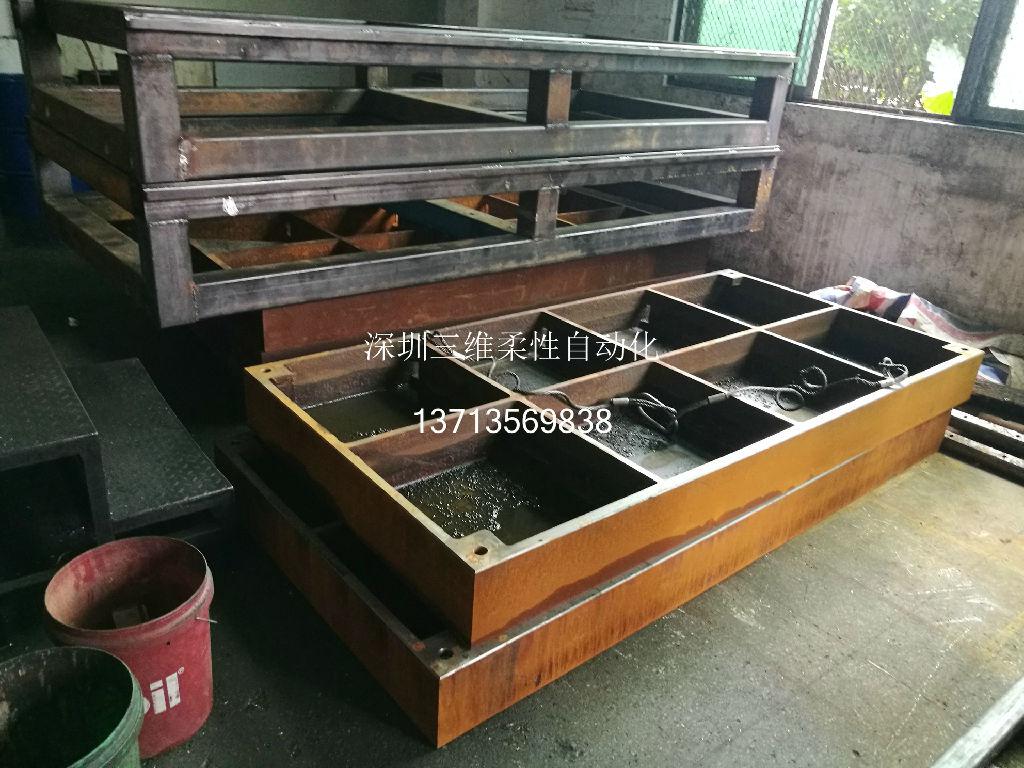

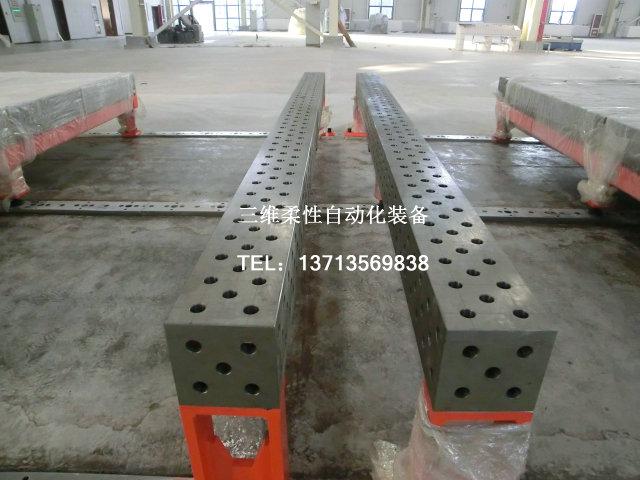

            工作台立柱分三种形式：高度(分三种)承重力均为2t、固定(框架型)承重力为5t、活动(升降型承重力为3t)、(带刹万向轮型承重力为1t)。
