| 厂家(产地) | 美国杜邦 |
|---|---|
| 牌号 | 107UV |
| 加工级别 | 注塑级 |
| 特性级别 | 抗紫外线 |
| 用途级别 | 电动工具配件 |
| 销售方式 | 品牌经销 |
| 类型 | 标准料 |
产品介绍
产品信息产品中文名：（聚甲醛）（赛钢~特灵）产品英文名：Polyoxymethylene产品简写名：POM型号：107UV生产厂家：美国杜邦加工级别：注塑级特性级别：抗紫外线。该料用途：电动工具配件。 抗紫外线POM/美国杜邦/107UV注塑级产品 原料技术数据
| 性能项目 | 试验条件[状态] | 测试方法 | 测试数据 | 数据单位 | |
| 物理性能 | 吸水量 | 50%相对湿度 | ASTM D-570 | 0.22 | % |
| 吸水量 | 24小时浸渍 | ASTM D-570 | 0.25 | % | |
| 吸水量 | 浸渍平衡点 | ASTM D-570 | 0.90 | % | |
| 比重 | ASTM D-792 | 1.42 | |||
| 自燃性 | UL 94 | HB | |||
| 机械性能 | IZOD冲击试验 | 无缺口23℃ | ASTM D-256 | >5300 | j/m |
| 破裂点拉伸变形量 | 100℃ | ASTM D-638 | >260 | % | |
| 洛氏硬度 | ASTM D-785 | 94 | M scale | ||
| 挠曲系数 | 70℃ | ASTM D-790 | 1580 | MPa | |
| 线性热膨胀系数 | 104～160℃ | ASTM D-696 | 14.9 | 10-5m/m℃ | |
| 破裂点拉伸变形量 | -55℃ | ASTM D-638 | 40 | % | |
| 挠曲变形强度 | 23℃ | ASTM D-790 | 98 | MPa | |
| 负载变形量 | 140kg/cm2,50℃ | ASTM D-621 | 0.5 | % | |
| 挠曲疲劳忍耐限度 | 50%RH,23℃,106周期 | ASTM D-671 | 32 | MPa | |
| 挠曲系数 | 23℃ | ASTM D-790 | 2840 | MPa | |
| 挠曲系数 | 122℃ | ASTM D-790 | 685 | MPa | |
| 抗剪强度 | 23℃ | ASTM D-732 | 66 | MPa | |
| IZOD冲击试验 | 23℃ | ASTM D-256 | 137 | j/m | |
| 拉伸强度 | 70℃ | ASTM D-638 | 48 | MPa | |
| 压缩应力 | 23℃,10%变形 | ASTM D-695 | 123 | MPa | |
| 破裂点拉伸变形量 | 23℃ | ASTM D-638 | 65 | % | |
| 挠曲系数 | -55℃ | ASTM D-790 | 4120 | MPa | |
| 弹性系数 | 23℃ | ASTM D-638 | 3220 | MPa | |
| IZOD冲击试验 | 缺口-40℃ | ASTM D-256 | 98 | j/m | |
| 抗拉伸冲击强度 | 长试片23℃ | ASTM D-1822 | 525 | kj/m2 | |
| 模收缩 | 2.2-2.4 | % | |||
| 洛氏硬度 | ASTM D-785 | 120 | R scale | ||
| 介电强度 | 瞬间Short time(2.3mm) | ASTM D-149 | 19.7 | kv/mm | |
| 拉伸强度 | 122℃ | ASTM D-638 | 26 | MPa | |
| 挠曲系数 | 100℃ | ASTM D-790 | 1030 | MPa | |
| 破裂点拉伸变形量 | 122℃ | ASTM D-638 | >260 | % | |
| 热畸变温度 | 0.5MPa | ASTM D-648 | 172 | ℃ | |
| 拉伸强度 | -55℃ | ASTM D-638 | 101 | MPa | |
| 破裂点拉伸变形量 | 70℃ | ASTM D-638 | 230 | % | |
| 压缩应力 | 23℃,1%变形 | ASTM D-695 | 35 | MPa | |
| 拉伸强度 | 100℃ | ASTM D-638 | 36 | MPa | |
| 拉伸强度 | 23℃ | ASTM D-638 | 69 | MPa | |
| 电气性能 | 抗电弧 | 3.1mm | ASTM D-495 | 220 | sec |
| 介电因数 | 50%RH,23℃,106Hz | ASTM D-150 | 0.005 | ||
| 容积电阻率 | 23℃,0.2%含水量 | ASTM D-257 | 1×1015 | Ω.cm | |
| 介电常数 | 50%RH,23℃,102～106Hz | ASTM D-150 | 3.7 | Ω.cm | |
| 热性能 | 热传导系数 | 0.37 | W/mk | ||
| 线性热膨胀系数 | -40～29℃ | ASTM D-696 | 10.4 | 10-5m/m℃ | |
| 热畸变温度 | 1.8MPa | ASTM D-648 | 136 | ℃ | |
| 线性热膨胀系数 | 29～60℃ | ASTM D-696 | 12.2 | 10-5m/m℃ | |
| 熔点 | ASTM D-2133 | 175 | ℃ | ||
| 线性热膨胀系数 | 60～104℃ | ASTM D-696 | 13.7 | 10-5m/m℃ | |

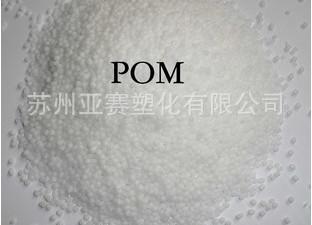

增韧级，高刚性，白色POM树脂颗粒状
增韧级，黑色POM美国泰科纳树脂颗粒状
POM/美国杜邦/107UV 左侧实拍图
POM/美国杜邦/107UV 右侧实拍图
成型注意事项 POM塑料注塑成型的注意事项1)注射温度:一般情况下，注射温度高出熔点20~30℃时，不但综合物理机械性能好，而目_在此温度下能获得表观光洁、平整的制品，所以注射温度控制在190~ 200℃之间最为理想。对于薄壁制品则可提高到210℃进行加工，超过此温度不但不能改善料的流动性，反而有可能导致物料的分解。
2)注射压力:POM塑料的注射压力与制品的壁厚、设备类型等有关。为保证脱模顺利进行注射压力不能太高。
3)注射速度:注射速度慢，会出现熔接不良。薄壁制品选用快速注射。
4)模具温度:模具温度控制在60~100℃左右。
5)注意事项:生产应连续进行，若停机，应排空料筒中残存料，以避免再升温时材料分解及产品黑点产生。POM的成型温度不允许超过240℃，在此温度下物料很快会分解。物料不可在190℃以上的料筒内停留时间过长，否则也会引起物料分解。在保证制品质量和熔体流动性的情况下，应尽可能选用较低的成型温度和较短的成型周期。POM制品的后处理是以空气或油作为介质进行的。温度为140~150℃，时间3~5h。
增韧级，高刚性POM树脂注塑成型的产品（POM棒）
POM 美国杜邦 100P 树脂注塑成型的产品如上图
POM树脂用途：可代替大部分有色金属、汽车、机床、仪表内件、轴承、紧固件、齿轮、弹簧片、管道、运输带配件、电水煲、泵壳、沥水器、水龙头等.库存图片
库存一角 POM美国杜邦树脂
公司仓储库存一角
POM树脂产品一般采用普通编织袋包装， 25kg/包存放于干燥处，按普通物品贮运。
储运条件与注意事项
储存于阴凉、通风的库房密闭，阴凉，通风干燥处，并平整存放，。远离火种、热源。应与氧化剂、碱类分开存放，切忌混储。配备相应品种和数量的消防器材。储区应备有合适的材料收容泄漏物。
公司介绍
公司以做最专业的塑胶原料代理经销商为目标、本着“客质量为基、服务为先，诚信为本、客户至上”经营宗旨，依托建立的强大销售网络，竭诚为广大客户提供最有保障的一手货源和最专业的技术服务。
公司在华东与华南地区均设有办事处与仓储，备有大量现货，满足客户对现货之需求，同时也承接各种特殊规格订单。公司供应之材料均符合欧盟RoHS标准，并根据客户要求能提供上游厂家所提供的全部证书（RoHS报告（厂商声明或是由SGS出具的第三方检测报告）、UL黄卡、MSDS物质安全标、FDA等相关认证以及ASTM或ISO原厂性能表，COA材质证明等）。公司拥有具有化工背景及多年实务经验的专业技术服务团队，能以最新的专业知识与技术，解决客户在选材、加工过程中遇到的困惑。并可根据样品或是产品技术要求，为客户提供相关材料试料打样。
由于塑料为石油的副产品，其价格随着原油市场价格波动，具体产品的当日行情请联系我司业务代表。
企业证书
售后说明
1、物流运费说明
店铺报价不含运费，运费由买家承担，拍下付款后，买家可自行安排自己熟悉的物流上门提货，也可由卖家安排物流，运费提付（货送到后运费直接付给物流即可）。根据到货地址远近，及数量的多少，则运费不同。要货数量越多，运费越便宜。
2、在线下单
因塑胶行情价格波动较大，请用旺旺客服或电话直接询价确认后再拍。
3、在线支付
因塑胶行情价格波动较大，请拍下后当天内付款，不然不得不关闭交易喽～请体谅～
4、退换货政策
到货后请买家仔细确认货物完好后再签收，否则如无质量问题，不退不换哦～
5、发票制度说明
本店既可以线下交易也可线上支付交易，已设置默认绑定的是公司账户支付宝，也可换绑私人卡支付宝，请拍前联系旺旺确认账户后再拍，谢谢啦～
