| 螺丝导入方式 | 吸附式 |
|---|---|
| 螺丝兜容积 | 2000（pcs） |
| 适用螺丝头型 | 机械牙/自公牙 |
| 效率 | 1（pcs/s） |
| 加工定制 | 是 |
| 电源类型 | 交流电源 |
| 额定电压 | 220V |
| 额定功率 | 18（W） |
| 品牌 | EVSOON |
| 型号 | VSN-531-II |
深圳市跃顺螺丝紧固设备有限公司

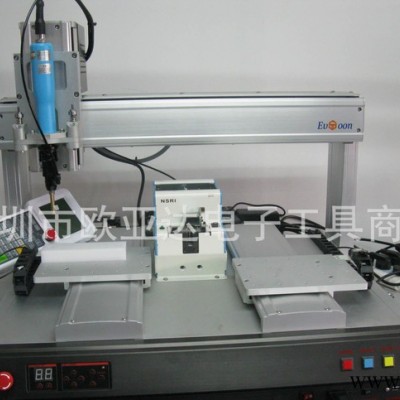

VSN-531-Ⅱ
技术规格
型号(Models) VSN-531-Ⅱ
机械臂范围Working Range
X/Y1/Y2/Z(mm) 5000/300/300/100
**大负载Load Y-AXIS / Z-AXIS 6kg/3kg
移动速度X/Y/Z (mm/sec) 800/800/300
分解能力Resolution 0.01 mm/Axis
重复精度Repetitive Positioning Accuracy
X/Y/Z mm/ Axis 0.01mm/ Axis
程序记录模式Program Capacity 100 组、每组4000 points
显示方式Program Display Teach Pendant LCD
马达系统Motor System 步进电机
操作模式Control Method PTP & CP
传动方式Driving Method 皮带系统
运动功能Interpolation Function 3 轴直线
编辑模式Programming Method 教导盒
I/0 讯号I/O Signals Port 8 Inputs / 8 Outputs
外部控制接口External Control Interface RS232(调试专用)
输入电源Power Supply AC200V ~ 240V 1200W
工作环境温度Working Temperature 5~40℃
工作环境湿度Working Relative Humidity 20 – 90% no condensation
加热温度调节范围 0-450°
外型尺寸Dimensions (WxDxH mm) 698×537×574
本体重量Robot Weight (kg) 40
设备主要配件清单
序号 | 名称 | 规格 | 数量 | 品牌 | 产地 | 备注 |
1 | 线性导轨 | EGH15CA | 2 | HIWIN | 台湾 |
|
2 | 线性导轨 | EGH15CA | 1 | HIWIN | 台湾 |
|
3 | 步进电机 | STP-59D | 3 | 信侬 | 日本 |
|
4 | 同步带 | 2GT | 3 | 盖茨 |
|
|
5 | 运动控制器 | 4D-2Y | 1 | 跃顺 | 深圳 |
|
6 | 开关电源 | 350W | 1 | 明纬 | 台湾 |
|
7 | 开关电源 | 25W | 1 | 明纬 | 台湾 |
|
8 | 按钮 | UB15 | 4 | NKK |
|
|
9 | 教导盒 | 通用 | 1 | 跃顺 | 深圳 |
|
10 | 光电传感器 | PM-L24 | 3 | 神视 | 日本 |
|
11 | 驱动器 | YS-QD615 | 3 | 跃顺 | 深圳 |
|
12 | 螺丝供料器 | NSRI3.0 | 1 | 跃顺 | 深圳 |
|
13 | 吸附式电批 | SD-CA4500 | 1 | 速动 | 东莞 |
|
14 | 真空发生器 | AEV06 | 1 | 亚德客 | 台湾 |
|
15 | 电磁阀 | 3V200-06 | 1 | 亚德客 | 台湾 |
|
