品牌:吉人、澄澄、吉兔、云璐
干燥时间≤:4小时
总固含量≥:80
起订:30千克
供应:2000千克
| 干燥时间≤ | 4小时 |
|---|---|
| 总固含量≥ | 80 |
| 包装规格 | 30KG/桶 |
| 包装 | 桶装 |
| 保质期 | 12个月（个月） |
| 表干时间 | 0.1小时 |
| 产地 | 江苏 |
| 功能 | 重防腐涂料 |
| 供货地 | 华东地区 |
| 类型 | 丙烯酸防腐涂料 |
| 耐水性 | 强 |
| 颜色 | 灰色 |
| 用途 | 金属防腐涂料,汽车防腐涂料,船舶防腐涂料,管道防腐涂料 |
| 品牌 | 吉人 |
| 单件净重 | 25kg,20kg |
| 按溶剂类型分 | 油性漆 |
| 每公斤涂刷面积(两遍) | 3㎡ |
| 理论使用年限 | 15年 |

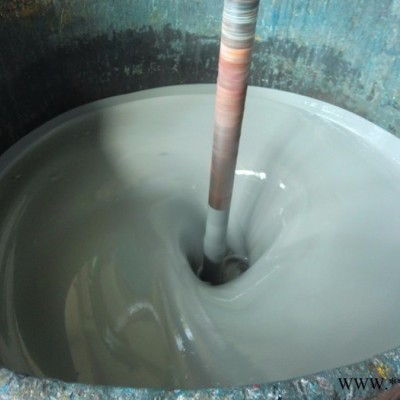

J4320冷镀锌产品说明书
颜 色：灰色。
组 成：由高含量高纯度的锌粉和适量的特种高分子聚合物调配而成的，具有优于热镀锌的涂膜防腐漆。
主要特性：
? 优异的阴极保护作用，避免受保护的钢铁被锈蚀，具有长效防腐功能。 ? 形成的锌保护膜中，层层重叠的片状结构，大大提高涂层防腐密实性能，屏蔽能力强，优于热镀锌和无机富锌涂层。 ? 涂膜具有优良的耐侯性能和抗紫外线老化性能，双重保护作用，有热浸镀锌的优点而克服了其不足，防护能力更强。 ? 漆膜对水、酸、碱等化学腐蚀介质具有优异的抗腐蚀性能，其耐盐雾性能可达5000小时以上。 ? 锌膜表面可单独作为防护涂层，也可以多种重防腐涂料涂复，配套性好。 ? 单组份包装，施工方便，干燥性快，漆膜附着力强，耐磨性好，耐冲击性强。用 途：用于钢铁表面、大型钢结构防腐，如钢铁桥梁、铁塔、钢结构支架、地下管道、电力、机械设备、冶金、水闸、车辆、船舶、港口设施、海上平台、石油化工等钢铁结构表面的防腐和装饰。
质量标准：
| 项 目 | 技 术 指 标 | ||
| 油漆外观 | 具有触变性的粘稠液体 | ||
| 漆膜外观 | 灰色，平整 | ||
| 干燥时间（25±1℃） | 表干，min | ≤ | 30 |
| 实干，h | ≤ | 24 | |
| 固体含量，% | ≥ | 80 | |
| 干膜锌含量，% | ≥ | 96 | |
| 柔韧性 ，mm | ≤ | 2 | |
| 附着力（划圈法），级 | ≤ | 1 | |
| 耐冲击性， kg.cm | ≥ | 50 | |
基本参数：密 度 约2.70g/cm3 理论用量 470g/m2（100μm干膜计）
湿膜厚度 170μm 干膜厚度 100μm
闪 点 28℃
复涂间隔时间：
| 底材温度 | 15℃ | 25℃ | 30℃ |
| ** 短 | 24h | 16h | 12h |
| ** 长 | 无限制 | 无限制 | 无限制 |
表面处理：钢铁表面喷砂处理至GB8923-88Sa2.5级，粗糙度；40～70μm
施工参数：
手工刷涂、辊涂 空气喷涂 无气喷涂
专用稀释剂（用量比%） 0～5 5～10 0～5
喷出压力Mpa 0.3～0.4 12.0～16.0
喷嘴孔直径mm 1.5～2.5 0.48～0.63
保质期：在正常储运条件下，自制造之日起12个月。
安全事项：1、施工场所适当通风；
2、施工场所和邻近区域严禁烟火；
3、使用防爆电器设备；
4、严禁金属撞击；
5、防止静电积累；
6、穿戴必要的防护用品；
7、避免吸入漆雾，避免皮肤接触漆料和稀释剂等；
8、如果眼睛不慎溅入漆料，应使用大量清水冲洗，并及时**医；
9、妥善处理空漆桶和剩余漆料，避免污染环境；
10、根据现场具体情况，采取一切其他必要的安全和消防措施。
