品牌:泰联达
产地:广东
电源电压:220V
起订:1台
供应:1000台
| 产地 | 广东 |
|---|---|
| 电源电压 | 220V |
| 功率 | 800W |
| 适用范围 | 电子 |
| 执行质量标准 | 非标 |
| 品牌 | 深圳泰联达自动锁螺丝机 |
| 型号 | 单批单工位吹气式自动锁螺丝机 |
| 加工定制 | 是 |

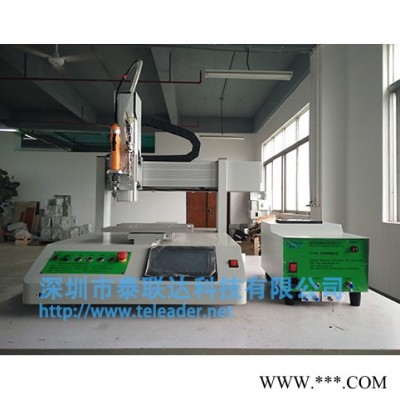

单批单平台自动锁螺丝机主要由螺丝自动输送系统，X-Y-Z移动平台，控制系统以及锁付系统组成。工作效率比传统手工作业高出好多，广泛适用于数码、电子、小家电、电源开关、灯具、LED以及玩具等产品使用。效率高，通用性/灵活性强。
组成及设计说明：
1、结构组成：主要由螺丝自动输送系统、X-Y-Z移动平台、锁螺丝机构及电气控制系统组成。
2、更换产品：可以直接更换治具，相应程序调出来就可以生产。
3、锁付一颗螺丝的时间在1.2s左右。(视螺丝长短略有差异)。
4、锁付螺钉为：提供的样板自动螺钉,允许来料尺寸公差在±0.2mm。
5、锁付产品为：根据客户提供的产品样品。
6、治具：根据产品设计，要求定位精确及更换简单方便。
7、设备使用过程中不得损伤产品(如产品变形、划伤、外观损伤等)。
8、可靠性、稳定性：设备在产品质量合格的前提下，能每天连续稳定工作，故障率低，适应大规模生产的需要。
产品参数表：
| 机器毛重 | 约100KG |
| 外形尺寸 | 高730*长650*宽550(根据客户产品大小) |
| 电源 | AC 220V 50HZ |
| 功率 | 300W |
| 环境温度 | -20~40度 |
| 机架 | 钢板台面，铝合金机架 |
| 人机界面 | 触摸屏 |
| 程式输入 | 直接坐标示教输入 |
| 主机程序控制 | 欧姆龙PLC |
| 通讯 | 串口RS232C,电脑通讯软件 |
| 定位精度 | X,Y:+/-0.02mm Z: +/-0.02mm |
| 运行速度 | 500mm/sec(X-Y) |
| 自动送钉机 | 放在工作台上台下都可以 |
| 自动送钉机数量 | 按照锁螺丝的多少配备，一台机可送2颗螺丝 |

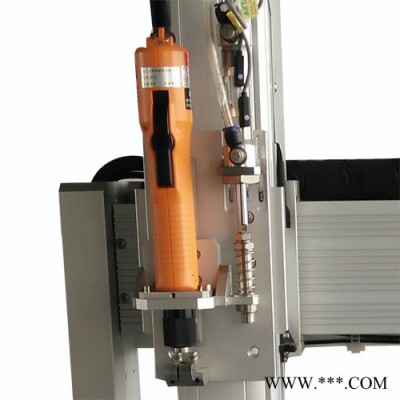

| 电批 | 奇力速电批(扭力根据客户产品配置) |
| Z轴电批个数 | 1-4把电批 |
| XY锁付范围 | 根据客户产品定制。 |
| Z轴锁付范围 | 根据客户产品定制 |
| 螺丝滑牙检测 | 有 |
| 螺丝漏锁检测 | 有 |
| 螺丝漏送检测 | 有 |
| 锁紧不良品的处理 | 报警灯和蜂鸣器提示 |
产品主要功能：
1、具有智能检测功能，可以检测漏锁，浮锁，滑牙等。
2、锁付一个工件的周期在5s以内（4颗螺丝）
3、锁付螺钉为：提供的样板自动螺丝钉，允许来料尺寸公差在±0.2mm
4、锁付产品：根据客户提供的产品样品订做设备
5、治具：根据产品设计，多排多列放置。要求定位精确及更换简单方便
6、设备使用过程中不损伤产品（如产品变形、划伤、外观损伤等）
7、可靠性、稳定性：设备在产品质量合格的前提下，能每天20小时连续锁付螺丝
单批单平台自动锁螺丝机优势：
1、通用性强：可根据不同的产品螺丝分布，设置相对应的行程轨迹，便可实施对不同产品的锁付。体积小，可配合产线作业，更换产品方便。
2、灵活性：设备具备储存多组程序功能，可按实际生产需求更换生产产品,调出储存好的相应程序便可实现锁付；另外根据产品选择Z轴上电批数量.比如装4把电批桌上型自动锁螺丝机一次 4颗螺丝同时锁付。Z轴电批个数可根据客户要求定制。
3、Y轴可以根据需要做成双工位(即双Y轴)，操作者可以交替上下料。
