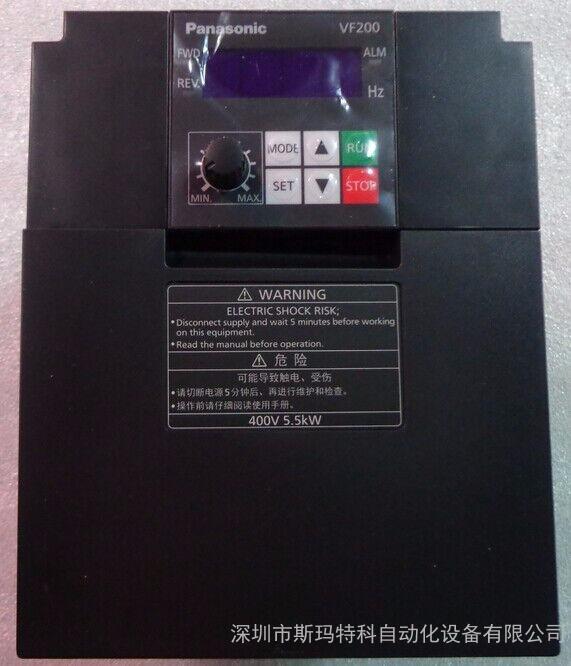

品牌:松下
产品型号:VF200-0074
产品系列:VF200系列
起订:1台
供应:100台
发货:3天内
立即购买
| 产品型号 | VF200-0074 |
|---|---|
| 产品系列 | VF200系列 |
| 电源相数 | 三相 |
| 额定电流 | 额定输出电流的150% 1分钟 |
| 额定电压 | 380V |
| 额定容量 | 0.2～2.2kW |
| 供电电压 | 高压 |
| 控制方式 | V/F闭环 |
| 滤波器 | 滤波器内置 |
| 适用电机功率 | 0.75～15kW |
| 外形尺寸（mm） | 200 |
| 营销方式 | 现货 |
| 输出电压调节方式 | PAM控制 |
| 外型 | 塑壳 |
| 品牌 | Panasonic/松下 |
| 加工定制 | 否 |
| 直流电源性质 | 电压型 |
规格 单相200V输入型
| 项目 | 规格 | |
|---|---|---|
| 标准适用电机输出(kW) | 0.2～2.2kW | |
| 额定输出 | 额定电压 | 单相200～230V AC(电源电压比例) |
| 过负载电流额定值 | 额定输出电流的150% 1分钟 | |
| 输入电源 | 相数•电压•频率 | 单相200～230V AC 50/60Hz |
| 电压允许变动 | 额定输入交流电压的+10%、-15% | |
| 频率允许变动 | 额定输入频率的±5% | |
| 瞬时压降耐量 | 165V AC以上继续运转，降至165V AC以下时继续运转15ms | |
三相400V输入型
| 项目 | 规格 | |
|---|---|---|
| 标准适用电机输出(kW) | 0.75～15kW | |
| 额定输出 | 额定电压 | 三相380～460V AC(电源电压比例) |
| 过负载电流额定值 | 额定输出电流的150% 1分钟 | |
| 输入电源 | 相数•电压•频率 | 三相380～460V AC 50/60Hz |
| 电压允许变动 | 额定输入交流电压的+10%、-15% | |
| 频率允许变动 | 额定输入频率的±5% | |
| 瞬间电压降低容量 | 323V AC以上继续运转，降至323V AC以下时继续运转15ms | |
| 项目 | 规格 | |
|---|---|---|
| 输出频率 | 频率范围 | 0.5～400Hz |
| 频率显示 | 数字显示 | |
| 频率精度 | 模拟设定:最高设定频率±0.5%以内(25℃±10℃) | |
| 数字设定:最高设定频率±0.01%以内(-10℃～+50℃) | ||
| 频率分辨率 | 数字设定时:0.1Hz | |
| 模拟设定时:0.1Hz(50/60Hz模式时) | ||
| 变频器控制方式 | 高载波频率正弦波PWM控制(可选择V/F控制、简易矢量控制) | |
| 载波频率 | V/F控制设定时:可选择7种(0.8～10kHz可变) | |
| 简易矢量控制设定时:可选择4种(2.5～10kHz可变) (0.8,1.1,1.6,2.5,5.0,7.5,10.0kHz) | ||

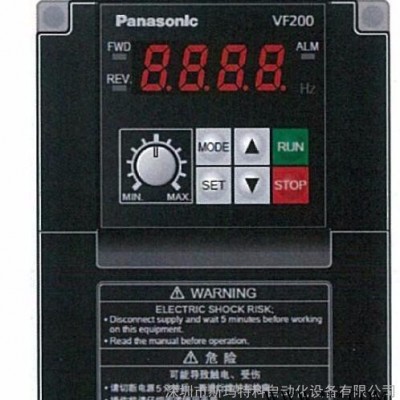

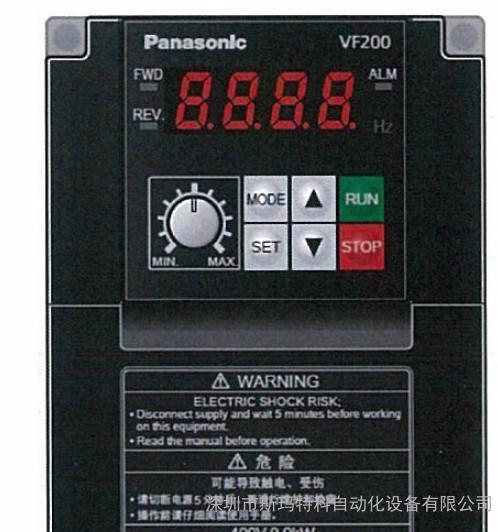

| 运行 | 运行•停止 | 操作面板开关 |
| 可选择1a接点信号、3线输入(1a、1b接点信号) | ||
| RS485通信 | ||
| 可设定待机时间(0.1～100秒) | ||
| 正转•反转 | 操作面板开关 | |
| 1a接点信号(可设定禁止反转) | ||
| RS485通信 | ||
| 点动运行 | 运行频率0.5～400Hz任意设定、加速•减速时间0.04～3600秒任意设定 | |
| 停止模式 | 减速停止•惯性停止(选择切换) | |
| 复位功能 | 停止信号复位外部复位•面板复位(可设定)及电源复位 | |
| 启动频率 | 在0.5～60Hz任意设定 | |
| 停止频率 | 在0.5～60Hz任意设定 | |
| 瞬间停止再次启动运行 | 重新启动0Hz、重新启动运行频率、重新启动速度搜索(选择切换) | |
| 速度搜索 | 启动时速度搜索(可设定) | |
| 再试功能 | 再试选择:功能有/无、再试异常内容选择 | |
| 再试次数:1～10次任意设定 | ||
| 控制 | 频率设定信号 | 面板设定(操作面板):电位器、数字设定 |
| 外控操作模拟设定信号: •电位器(10kΩ、1/4W以上) •0-5V DC、0-10V DC •4-20mA•0-20mA(连接200Ω、1/4W以上的外部电阻) | ||
| 外控操作数字设定信号: •PWM信号(信号周期:0.9～1100ms) •频率上升/ 降低SW•存储SW信号 | ||
| 通信设定:RS485通信 | ||
| 电压/频率特性 | 基底频率:在50Hz•60Hz固定、在45～400Hz任意设定 | |
| 3点式V/F模式:任意设定电压、频率 | ||
| V/F曲线:恒定力矩•降低力矩模式(选择切换) | ||
| 力矩提升 | 0～40%任意设定、自动力矩提升(可选择) | |
| 加速•减速时间 | 0.04～3600秒(加速•减速个别设定) | |
| 加减速特性 | 直线、S型加减速(可选择) | |
|
