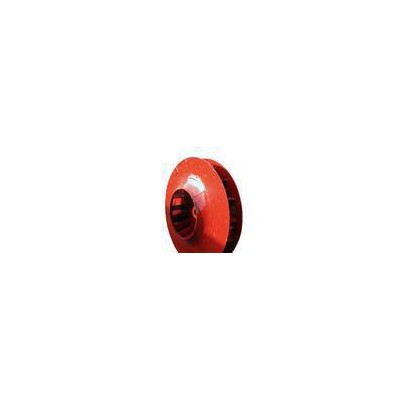

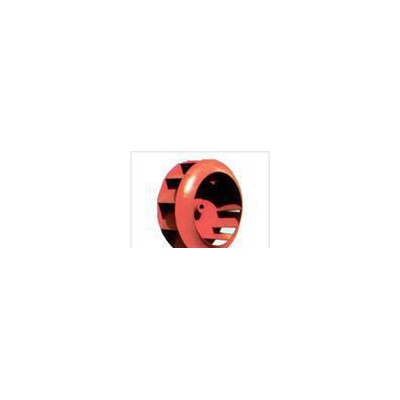

9-19高压离心风机叶轮 **价低。

价格:￥8500.00/件
材质:Q235或16Mn
类型:引风机
起订:1件
供应:100件

立即购买

材质	Q235或16Mn
类型	引风机
转速	1450
风机压力	高压风机
品牌	河北腾浩
性能	耐磨风机
功率	55
机重	100
排风量	100
外型尺寸	100
噪音	20
型号	9-26№16D
加工定制	是
电机功率	800000（w）
风量	70339-123090（m3/h）
风压	16250-13324
噪声	——
适用风机	高压离心通风机
风叶直径	1600（mm）
用途	9-19、9-26型高压离心通风机，一般用于锻治炉及高压强制通风，并可广泛用于输送物料、空气及无腐蚀

一、用途

       一般用于煅冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃（最高不超80℃） ，介质中所含尘土及硬质颗粒不大于150mg/m3。

二、型式
    本通风机为单吸入式，有No.4、4.5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16 共13个机号。
    风机的出口位置以机壳的出口角度表示。 “顺” 、 “逆”均可制成 0°、  45°、90°、135°、180°、225°共六种角度。 风机的传动方式为A式(No. 4~6.3) 和D 式(No. 7.1~16 ) 两种。

三、结构
     No.4～6.3主要由叶轮、机壳、进风口 、支架等组成；No.7.1～16 主要由叶轮、机壳、进风口、传动组等组成。
    叶轮：9-19 型风机叶片为 12 片，属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过 140m/s.叶轮成型后经静、动平衡校正，故运转平衡。
    机壳： 用普通钢板焊接蜗型壳整体。
    进风口： 做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。
    传动组： 由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承。

-26离心通风机

机号 转动方式 转速 r/min 流量 m3/h 全压 Pa 电动机型号Kw 功 率 KW 4 A 2900 2198~3215 3852~3407 Y312S1-2 5.5 4.5 A 2900 3130~3685 4910~4776 Y132S2-2 7.5 4.5 A 2900 3963~4792 4661~4256 Y160M1-2 11 5 A 2900 4293~6349 6035~5381 Y160M2-2 15 5 A 2900 6762 5180 Y160L-2 18.5 5.6 A 2900 6032~7185 7610~7400 Y180M-2 22 5.6 A 2900 7766~9500 7218~6527 Y200L1-2 30 6.3 A 2900 8588~11883 9698~8915 Y225M-2 45 6.3 A 2900 12699~13525 8636~8310 Y250M-2 55 7.1 D 2900 12292~14643 12427~12078 Y280S-2 75 7.1 D 2900 15826~19360 11776~10635 Y315S-2 110 8 D 2900 17584~20947 15955~15504 Y315M-2 132 8 D 2900 22640~27696 15112~13634 Y315L2-2 200 8 D 1450 8792~12166 3834~3529 Y180M-4 18.5 8 D 1450 13001~13848 3421~3294 Y200L-4 30 9 D 1450 12518~14913 4869~4736 Y200L-4 30 9 D 1450 16118~19717 4620~4181 Y225M-4 45 10 D 1450 17172~21465 6143~5920 Y250M-4 55 10 D 1450 23610~30052 5761~5063 Y280S-4 75 11.2 D 1450 24126~36189 7747~7009 Y315S-4 110 11.2 D 1450 39205~42221 6691~6382 Y315M-4 132 11.2 D 960 15973~21963 3346~3140 Y225M-6 30 11.2 D 960 23959~27953 3031~2763 Y250M-6 37 12.5 D 1450 33540~41925 9713~9356 Y315L1-4 160 12.5 D 1450 46117~58695 9103~7993 Y355M2-4 250 12.5 D 960 22206~27757 4179~4028 Y280S-6 45 12.5 D 960 30533~38860 3921~3450 Y315S-6 75 14 D 1450 47121~53011 12285~12109 Y355M2-4 250 14 D 1450 58902~82463 11830~10095 JS-138-4 410 14 D 960 31197~35097 5262~5188 Y315S-6 75 14 D 960 38997~54596 5071~4341 Y135L1-6 110 16 D 1450 70339~79131 16250~16014 JSQ-147-43000V 500 16 D 1450 87923~12090 15640~13324 JSQ-158-3000V 850 16 D 960 46569~69854 6911~6254 Y355M1-6 185 16 D 960 75675~81496 5971~5696 Y355M3-6 220
