加工定制:否
别名:山武执行器
起订:1台
供应:100台
| 加工定制 | 否 |
|---|---|
| 别名 | 山武执行器 |
| 外形尺寸 | 11 |
| 货期 | 现货 |
| 产地 | 日本 |
| 品牌 | 山武Azbil |
| 型号 | ECM3000F0110 |
产品说明:
为了正确使用本机，请参照本使用说明书、配套设备的使用说明书以及装置等的使用说明书。
. 本机的安装、接线、检查、调整及维护等，须由对客户的装置及本机具备相关知识和技术、经验丰富的专业人员进行。
. 请在本使用说明书中明确记载的额定规格范围内正确使用本机。否则会引起故障或造成误动作。
. 请勿在以下场所安装本机。否则，会引起故障。
. 特殊药品或有腐蚀性气体的环境、遭受盐害的场所
. 暴露于高温下的场所
. 长时间持续振动的场所
. 阳光直射的场所
. 请勿骑坐或踩踏本机。否则会导致本机损坏或人员失足受伤。
. 进行本机接线时，请按照规定的标准，采用使用说明书中指定的电线及施工方法正确配线。否则会导致故障及引起误动作。
. 动作中马达部分可能会产生高温。如果切断电源后马上打开外壳，碰触马达, 可能会烫伤。
. 通电中及动作中请勿碰触运动部件。否则会导致受伤
. 与阀门连接部连接时，请选用160°回转角度型。否则会导致故障。若选用90°回转角度型，则无法全关或全闭。
. 如果装置的安全性可能受到损坏时，请在周全考虑了断路器的设置、控制器二重化或限位开关设置等故障保全设计或冗余设计之后再使用。
. 废弃本机时，请作为工业废弃物按各地的有关条例妥善处理。

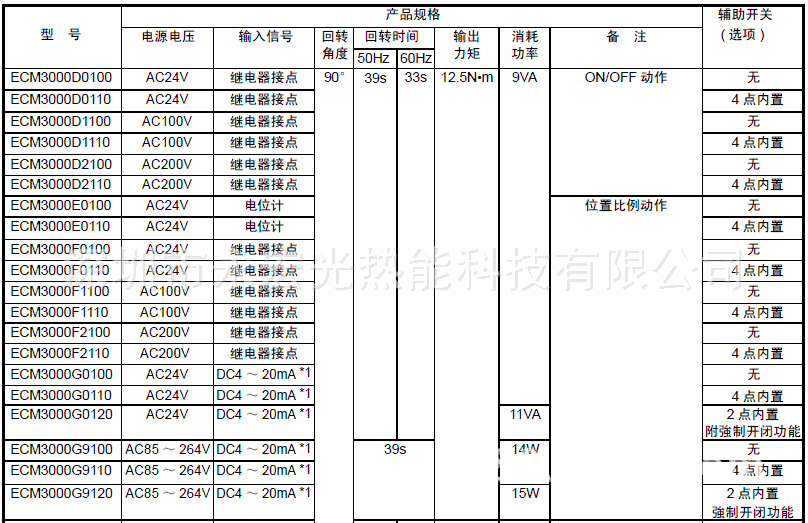

产品概要:

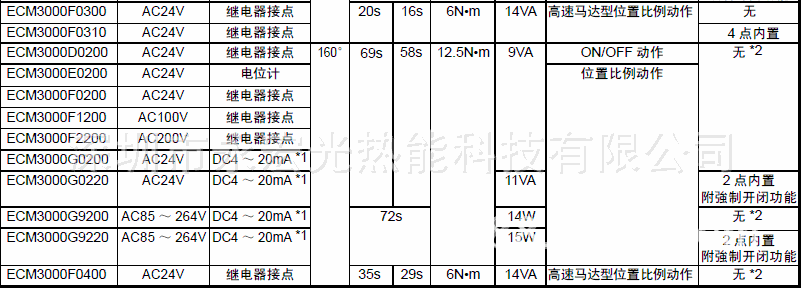

ECM3000 是用于工业中控制各种装置的电动控制马达。产品类型分为烧嘴控制器用的回转角度90°型和冷温水、蒸气等控制阀用的回转角度160°型两种。输入信号的种类有继电器接点、4 ～ 20mADC 及电位计( 公称135Ω 电阻输入)3 种。电源电压可使用AC24V、AC100V、AC200V，4 ～ 20mADC 输入型还备有AC85 ～ 264V 自由电源类型。并且标准配置了能够与原先使用的本公司马达进行置换的支架。
注 *1 可进行正逆动作切换、零点/量程、不感带的调整。详细内容请参阅 CP-SP-1157控制马达 ECM3000「调整篇」。
*2 増设单元可在今后追加。
使用注意事项
. 请把高速马达型的占空比( 运作率) 控制在40% 以下。
. 请勿将ECM3000F 型连接在机械式平衡继电器(R9107A、R927C 等) 上使用。因为会在ECM3000 的电位计
上外加大于容许值的电压，可能会造成故障。

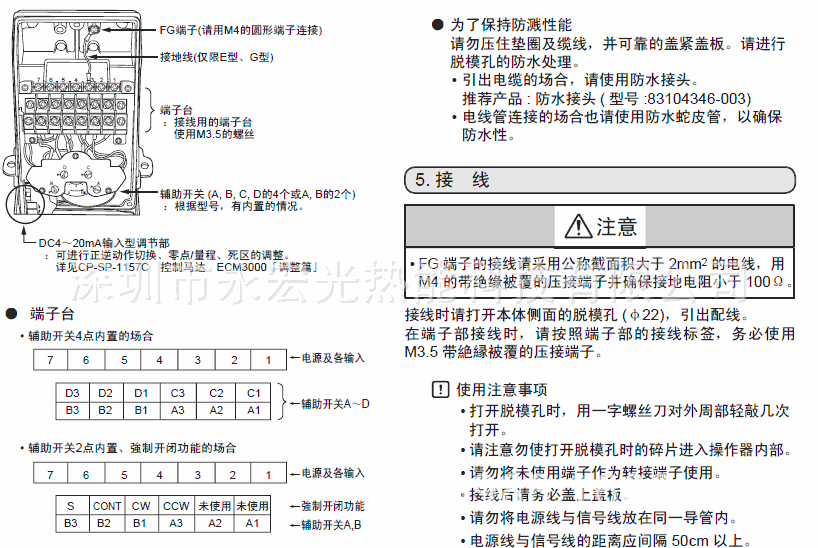

. 请对ECM3000 带强制开闭功能型的S、CONT、CW、CCW 端子进行无电压配线。对M744 及M7284，有在S、
CONT、CW、CCW 端子上外加AC24V 的情况。更换成带强制开闭功能型ECM3000 的场合，请注意在各端
子上不要外加AC24V，否则可能造成电路故障
. 对ECM3000F 型及ECM3000D 型，根据各电源电压，请把马达驱动元件（继电器、SSR) 的保护用缓冲电路
产生的泄漏电流控制在下述范围内。
. AC100V : 0.8mA(RMS) 以下
. AC200V : 0.4mA(RMS) 以下。
