| 智能类型 | 其他 |
|---|---|
| 产品类型 | 2路无线遥控开关模块 |
| 工作电压 | 12VDC/ 12VAC |
| 遥控距离 | 100米（空旷地） |
| 负载能力 | 800W -2T |
| 品牌 | 拓迪 |
| 型号 | TDL-T80B-200J-2 |
全新升级版无线遥控开关上市！！
控制模式:用户可自行修改控制模式,拨码开关选择：点动 自锁 互锁（参照上图选择控制模式）
此开关输出端为开关信号输出灵活应用可控制多种电压负载。特殊电路设计工作电源接反照常工作。
PCB板整齐合理走线（高低电压分开使用更安全，更放心）、十足用料、（杜绝偷工减料）精湛工艺、确保产品卓越的品质
一、开关特点
1.工作电压：本产品设计独特，工作电压12VDC输入不分正负极接反照常工作，可接9V-12V范围AC(交流电）
2、继电器控制：采用**10A继电器，确保长期稳定控制大功率用电器。（此开关输出端设计为继电器开关信号输出灵活应用可控制多种电压负载）
3、工作方式用户随意调节：用户可自行修改自锁、互锁、点动工作方式。（温馨提示：切换工作方式需先断开电源方可正常工作）
4、学习型对码：可任意学习对码同频率遥控器，<滚动码遥控器除外>，（使用过程中遥控器坏了或者丢了也不用担心，直接买个遥控器学习一下**OK了，不用整套更换，大大节约了用户的成本）。
接收器外壳尺寸：76×55×29mm
接收器裸板尺寸：68×50×17mm

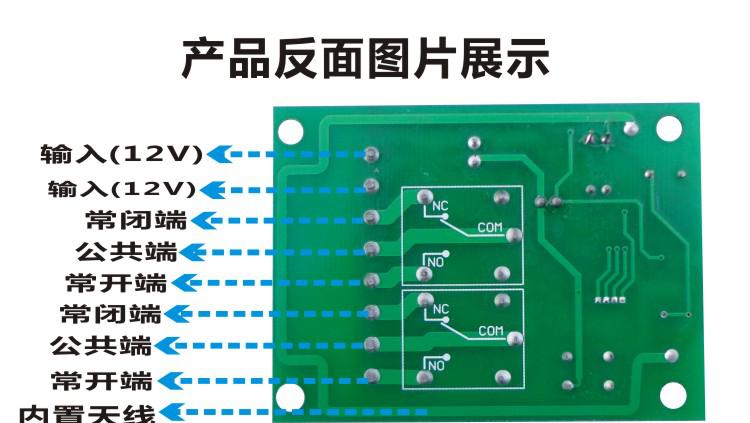

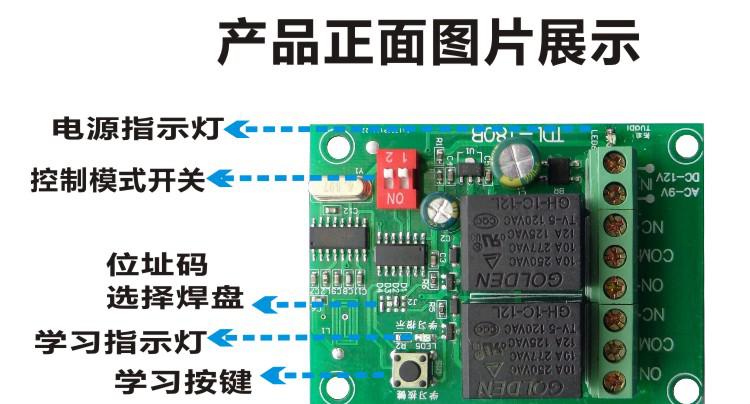

产品内部细节图：（实物拍摄，照片拍摄环境光线不一样有色差，以收到实物为准）

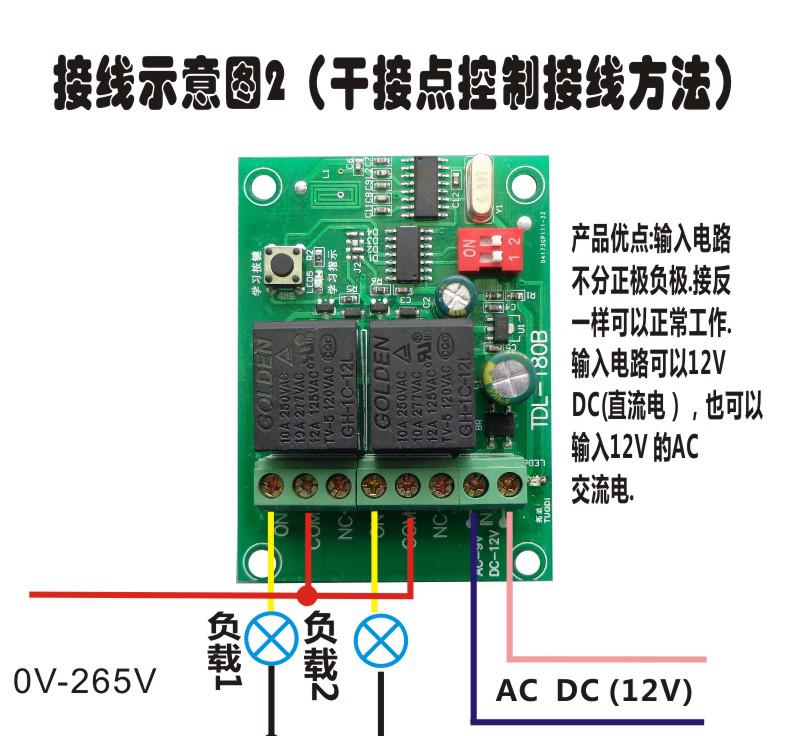

接线图：
无线遥控开关是一种应用十分广泛的无线控制器件,采用微处理器智能控制,它可应用在车库门控制、灯光控制、遥控窗帘等领域,具有安装方便使用简单安全可靠等优点。
一.产品型号:TDL-T80B-200J
二.适用范围:车库门、家用电器开关或者其它领域的无线控制
三.技术参数：
1.工作电压:DC12V/ AC12V
2.静态电流:≤5mA
3.继电器触点容量：10A 250VAC | 10A 30VDC
4.负载功率:单路阻性负载≤100W，感性负载≤40W（如需控制更大负载外加接触器控制）
5.工作频率:315MHz
6.接收灵敏度：-105dB
7.遥控距离：空地无干扰≤100 米（实际应用根据环境不同遥控距离有所不同）
8.负载类型：节能灯 日光灯 LED灯 电机 ......等等负载
9.输出方式：继电器公共端/常开/常闭
10.胶 壳:有(灰白色）
11.控制模式:用户可自行修改控制模式,拨动开关通过更改拨码开关选择输出模式，（操作方法参照图片3）
(温馨提示:切换控制模式需先断电再切换，切换好后重新上电，控制模式才会转换，请勿带电操作)
12.控制路数:2路(注:自锁型控制模式:按一下按键对应的继电器接通,在按一下同一个按键对应的继电器断开,AB二路可独立通断,点动型控制模式:长按住按键对应的继电器接通，松开按键对应的继电器断开,2路不能独立工作,每次只能一路工作；互锁型控制模式:按A键A接通并锁定一直接通,按B键A断开,B接通并锁定一直接通,按C键断开A,B路，一次只能接通一路,和电风扇档位一样.)温馨提示:遥控器按键一次只能按一个按键不能同时按住2个以上按键,否则会相互干扰影响正常工作。
13.学习对码方法:按一下学习按键,指示灯亮起,松开学习按键,在15秒内按一下遥控器任意一个按键,接收器学习指示灯熄灭,遥控器和接收器对码成功.自动退出学习状态,**多支持30个不同编码的遥控器学习对码,当学习到第31个遥会自动清除**个遥控器控器。
14.删除方法：紧按住接收器学习按键不放,学习指示灯亮起,直至学习指示灯熄灭,松开学习按键,清除所有学习对码的遥控器。
15.编码方式:EV1527学习码
16.配置说明：100米（空旷地）两键遥控器一个，两路接收器一个，外壳一个,
