品牌:顺德拓朴电子仪器
测量精度:0.25%FS、0.5%FS
外形尺寸:外形36×47mm,厚39mm.（mm）
起订:1台
供应:23992台
| 测量精度 | 0.25%FS、0.5%FS |
|---|---|
| 外形尺寸 | 外形36×47mm,厚39mm.（mm） |
| 适用范围 | 广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。 |
| 测量范围 | 100KPa～0-0.6Mpa～60 Mpa～100 Mpa间任意可选 |
| 类型 | 扩散硅压力变送器,智能压力变送器,隔膜式压力变送器,防爆压力变送器,电感压力变送器,远传压力变送器,中、高温压力变送器,普通压力变送器,智能压力控制器 |
| 品牌 | 拓朴 |
| 型号 | TOK503 |
| 加工定制 | 是 |
TOK503智能压力控制仪表|智能数字压力光耦报警控制器|压阻式扩散硅压力开关|智能数字压力继电器|广东佛山仪器仪表制造
产品概述

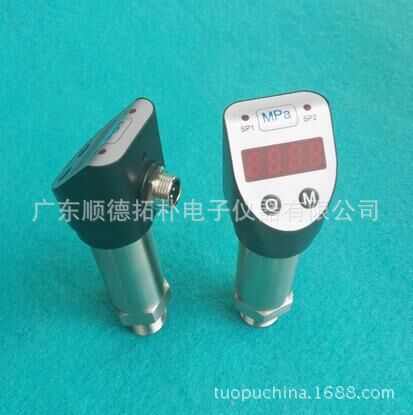

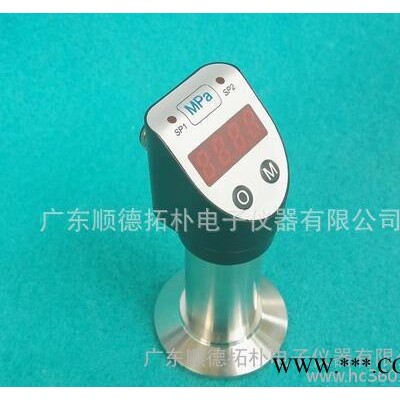

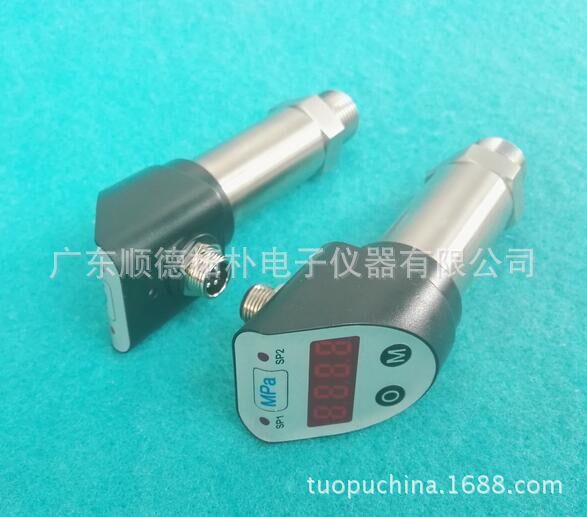

TOK503系列智能控制仪表是在TOP503的基础上添加了现场控制仪表,做数值显示器及报警输出控制之用。装有M12-5型或GX12-5型插头座对外电源及信号连接.仪表呈准圆
柱形,采用ABS塑料外壳,外形36×47mm,厚39mm.
TOK503系列智能控制仪表集压力测量，显示，输出、控制于一体。产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，由高精度的A/D转换，经微处理器运算处
理，现场显示，并输出带两路光耦报警或两路继电器报警或一路模拟量(4~20MA)带一路开关输出。
该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。
广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量显示和控制。
仪表特点：
◆采用高精度压力传感器，比机械压力开关精度高，迟滞小，响应快，稳定可靠；
◆两路光耦报警或两路继电器报警或一路模拟量(4~20MA)带一路开关输出
◆4位LED数码管显示,无视值误差
◆低价格，高精度，高可靠性，替代各种压力继电器、电接点压力表、机械压力开关、指针压力表
◆通过电流：测量范围 3～22mA
◆冲击振动：符合电子工业部标环境实验Ⅱ组仪器要求。
◆显示方式： LED（发光二极管）数字及小数点显示，字高8.0mm，红色。
◆显示采样速率：5次／秒
◆正常使用电压降：电压降≤4V，20mA，有过流保护
◆数显设定范围：－1999～9999
◆保护措施：反向接入保护、抗过流保护、防雷击/浪涌保护
主要技术参数：
被测介质： 气体、液体及蒸气（弱腐蚀性）
量 程： -100KPa～0-0.6Mpa～60 Mpa～100 Mpa间任意可选
输 出： 两路光耦报警或两路继电器报警或一路模拟量(4~20MA)带一路开关输出
综合精度： 0.25%FS、0.5%FS
供 电： 24VDC（12～36VDC）

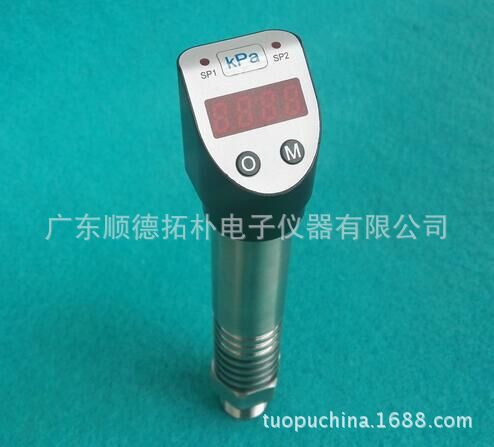

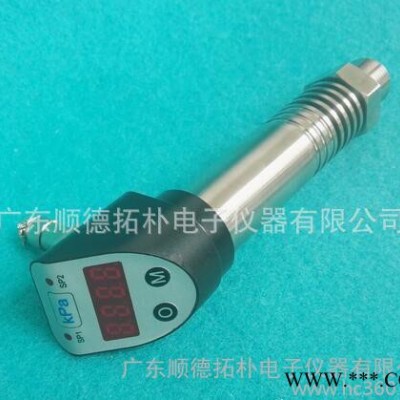

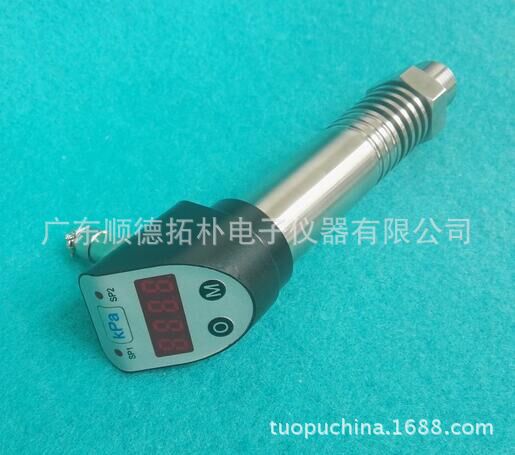

介质温度： -20～85℃、-20～200℃、-20～400℃、-20～600℃、-20～800℃（可选）
环境温度： -20～85℃
储存温度： -40～90℃
相对湿度： 0～95% RH
密封等级： IP65
过载能力： 150%FS
稳 定 性： ≤±0.15%FS/年

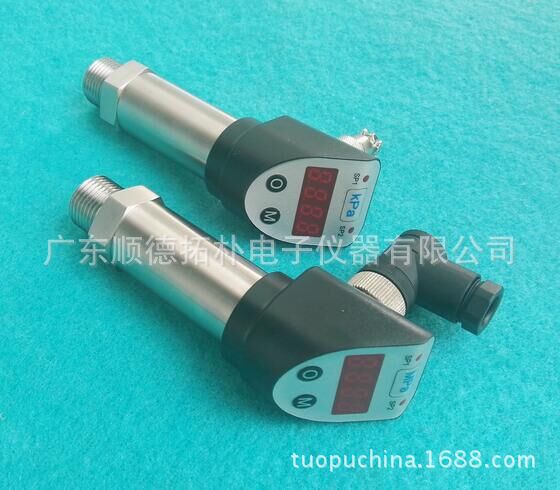

电气连接： GX12-5接口、M12-5（标准配线3米）

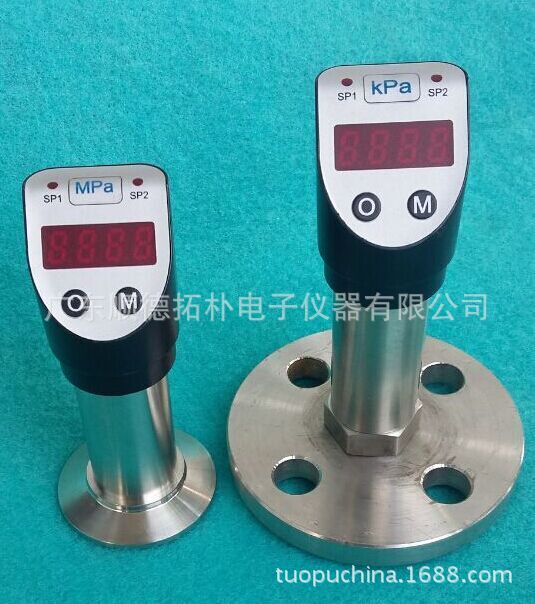

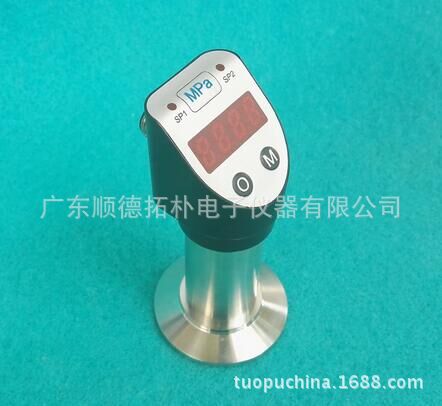

机械连接： 螺纹1/4NPT、G1/2、M20X1.5；法兰、活螺纹、卡接DN25、DN50等
连接螺纹材料： 304/316L不锈钢
选型说明：
TOK503-3M-KA-B-M20-G
量程：0～3MPa；输出：带两路光耦报警；精度：0.25%FS；安装螺纹：M20X1.5；电气接口：GX12-5
TOK503H-60M-KB-C-G1/4-M
量程：0～60MPa；输出：两路继电器报警；精度：0.50%FS；安装螺纹：G1/4；电气接口：M12-5；结构：高温型
注：其它特殊要求需以文字的形式说明，如高温200℃
等
