（单叶轮高压风机*单段式漩涡风机*单叶轮高压气泵）

漩涡高压风机一共分为三大类，有单叶轮、双叶轮、三叶轮三种，这三种的环形高压鼓风机各有各的特点**算是同功率的三种环形高压鼓风机，其对应的参数也是不相同的，所以三种的成本价格也是不同的，一般来说，在功率相同的情况下，单叶轮单价**低，其次是双叶轮**才是三叶轮，因为美每加一个叶轮也**意味着风机风壳的加厚，所以成本也**高！

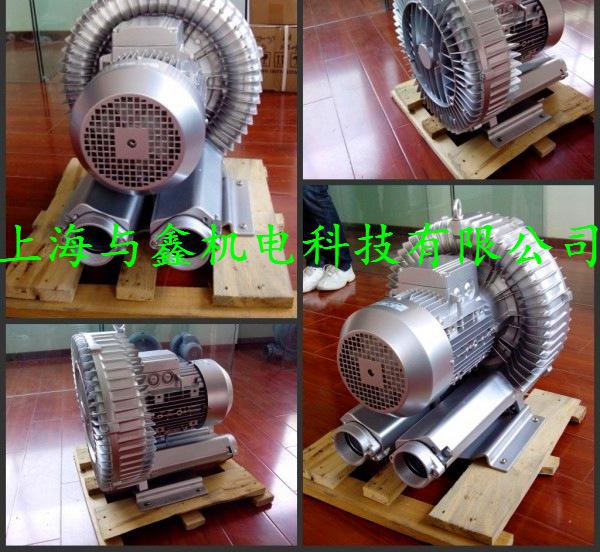

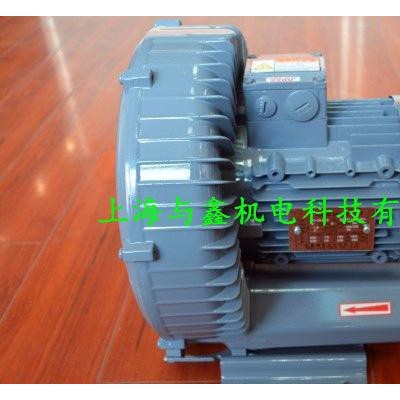

单叶轮漩涡高压风机采用全新模具、铝制外壳，引进先进装配线及检测工具，严格把关，高可靠性，低维护，长寿命。在工作的过程中，提高了工作的效率，降低了维护的成本，减少了停机和启动时的耗能。总体降低少了资源的浪费。

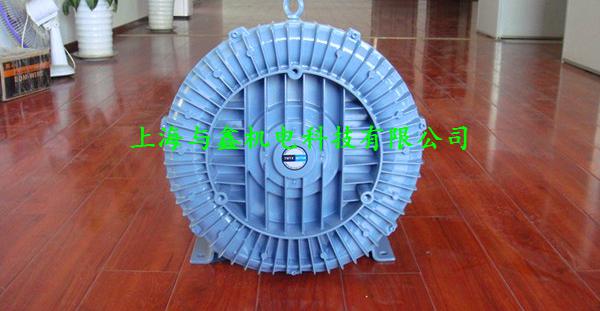

单叶轮漩涡高压风机外形特点：
-结构结构紧凑、铝合金压铸、重量轻、工艺精湛、外形美观。
性能范围广
-压力**高达：74kpa
-真空**高达：100kpa
-流量达：56m3/min
可靠性高
-结构简单、只有5个主要零部件：机座、壳体、叶轮、轴承、电机，
-铸造铝合金叶轮和高强度壳体，
-密封轴承、防止污染物损坏，
-双重辰型弹性轴密封、降低泄露，
-只有一个环形室单元、防止热力损坏，
-充分的叶轮支持、防止叶片断裂，
-单侧密封间隙、减少鼓风机高温运行时的故障，
无油输送
-无碳氢化合物带出**无油气送风，
-满足卫生保健和科学应用要求，
低噪音和低温升
-单涡单侧吸入式叶轮设计、比paddle wheeI式设计噪音低、温升小，
-独特的环形设计、使气流保持平稳层流状态、气流噪音小，
-铝合金壳体、散热性能良好。

单叶轮漩涡高压风机参数换算：
(1) 风量Q—单位时间流过风机的空气量(m3/s,m3/min,m3/h);
(2) 风压H—当空气流过风机时,风机给予每立方米空气的总能量(kg·m)称为风机的全压Ht(kg·m/m3),其由静压Hs和动压Hd组成。即Ht=Hs+Hd;
(3) 轴功率P—风机工作有效的总功率,又称空气功率;
(4) 效率η—风机轴上的功率P除去损失掉的部分功率后剩下的风机内功率与风机轴上的功率P之比,称为风机的效率。

单叶轮漩涡高压风机选机事项
1、选择鼓风机前。如生产的通风机品种、规格和各种产品的特殊用途，市场新产品研发和推广情况等，还应充分考虑环保的要求，以便择优选用风机。选择不同用途的通风机。如输送有**和易燃气体的应选防爆通风机；排尘或输送煤粉的应选择排尘或煤粉通风机；输送有腐蚀性气体的应选择防腐通风机；高温场合下工作或输送高温气体的应选择高温通风机等。
2、根据通风机输送气体的物理、化学性质的不同。应优先选择效率较高、机号较小：调节范围较大的一种。
3、通风机选择性能图表上查得有二种以上的通风机可供选择时。当然还应加以比较，权衡利弊而决定。为了利用原有电动机轴、轴承及支座等。
4、如果选定的风机叶轮直径较原有风机的叶轮直径偏大很多时。必须对电动机启动时间、风机原有部件的强度及轴的临界转速等进行核算。当其配用的电机功率小于或等于 75KW 时。
5、选择离心式通风机时。可不装设仅为启动用的阀门。当排送高温烟气或空气而选择离心锅炉引风机时，应设启动用的阀门，以防冷态运转时造成过载。应首先选择效率高、叶轮圆周速度低的通风机。
6、对有消声要求的通风系统。且使其在**高效率点工作；还应根据通风系统产生的噪声和振动的传播方式，采取相应的消声和减振措施。通风机和电动机的减振措施，一般可采用减振基础，如弹簧减振器或橡胶减振器等。应尽量避免采用通风机并联或串联工作。当不可避免时。
7、选择通风机时。应选择同型号、同性能的通风机联合工作。当采用串联时**级通风机到第二级通风机之间应有一定的管路联结。

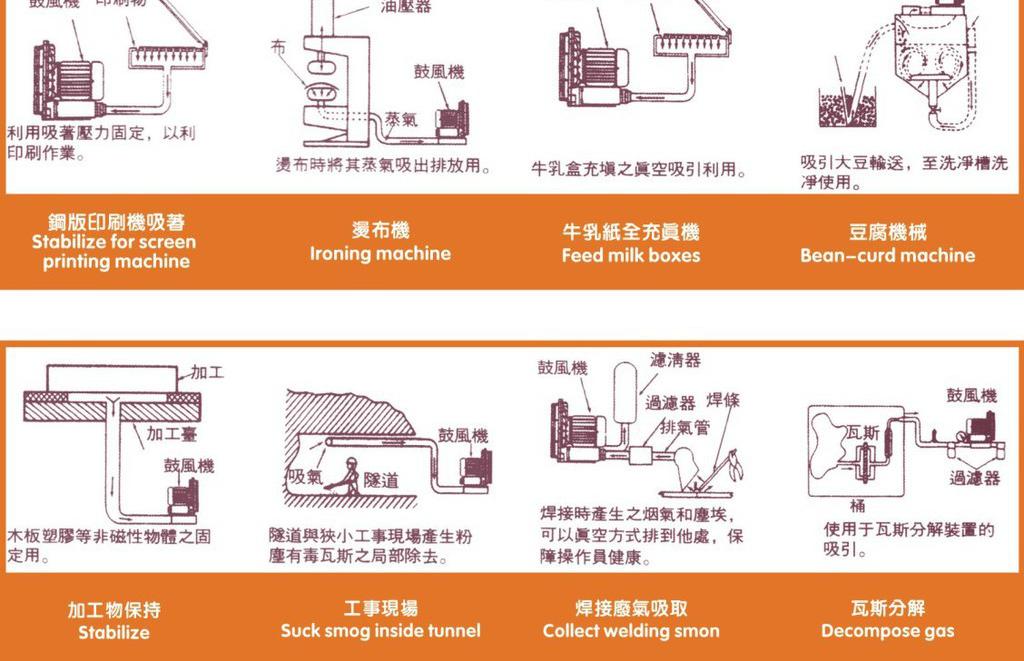

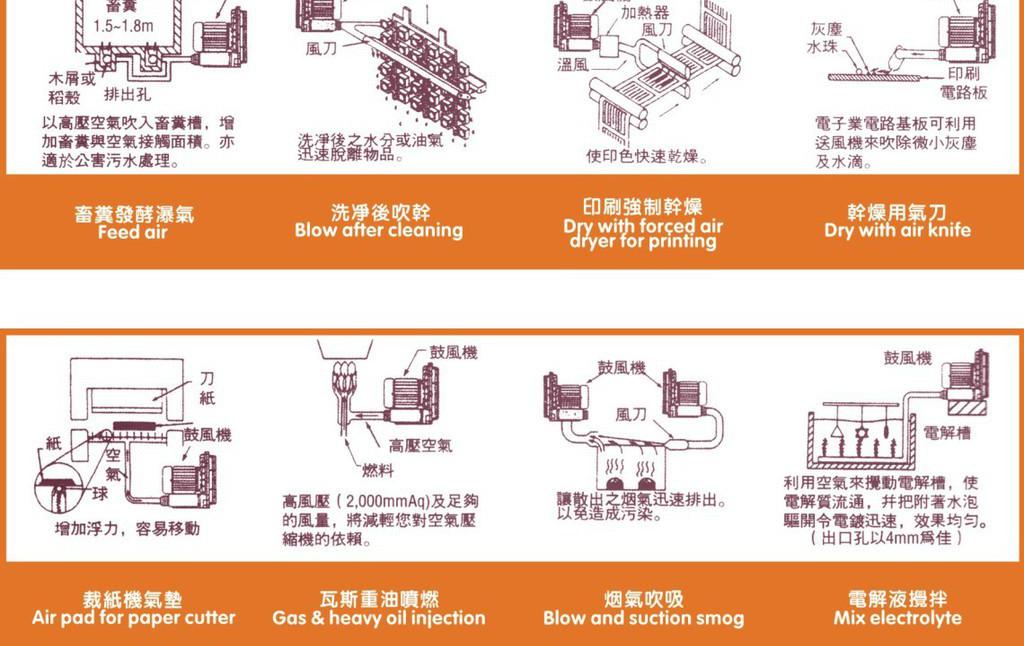

单叶轮漩涡高压风机适用范围：

环保工程 产业机械，塑胶机械（除湿干燥机），印刷机械（丝网印机），照相制版， pcb 设备，电器
设备，医疗设备，各式燃烧机，环保养殖业，切纸机、燃烧降氧机、卷烟滤嘴成型机、电镀槽液搅拌、
雾化干燥机、水处理曝气、水产养殖、丝网印刷机、照相制版机、注塑机、自动上料烘干机、液体灌装
机、粉末灌装机、电焊设备、电影机械、纸张运送、干洗衣服、清洁用途、空气除尘、干瓶、气体传送
、送料、收集、环保水处理、中央集尘环境保护、水产养殖、丝网印刷、电镀、除尘、食品、包装、灌
装、玻璃制品、气流输送等行业等等。

单叶轮漩涡高压风机使用注意事项：

高压风机运转时，马达所消耗的电流会随压力及真空度的提高而增加，如电流过大会导致接触器跳脱，为防止跳脱或省电，请尽可能加大出风口之截面积，或在吸气或排气侧装置风压风量调节阀。

A、送风用－入口应加装适当之过滤器

1、出气孔之总截面积应大于风机出口截面积之1/2。

2、如用于水中送气,其水深压力应在型号目录上所标示**大静压值之70%以下。

3、于加压送气时,出口温度因空气摩擦的关系大于常温10摄氏度属正常,故应使用铁管1M以上。

B、吸风用-出口处可加装消声器

吸入孔之总截面积应大于鼓风机入口截面积之1/2。

C、过滤器简易清理方法：

将过滤器自转接头旋开用空气喷枪或刷子将滤网上之污垢或灰尘去除,清洁后将之旋回即可使用。

单叶轮漩涡高压风机禁止以下事项：
1、如果设备旁边没有采取必要的防护措施和保护手段，例如防止儿童手指接触的装置，则禁止在非法工业设备被使用2HB系列侧风道风机《漩涡式气泵》
2、如果无明确相关用途说明，禁止在可能存在**气体的空间使用。
3、如果无明确相关用途说明，禁止进抽吸、输送或压缩具有** 性的、可燃的、具有浸蚀性的或有毒的介质。
4、出于安全原因，禁止任意对2HB系列侧风道风机《漩涡式风机》进行改装。
5、除此之外的维护保养和维修工作只能由生产商授权的公司实施《需要向生产商咨询》。

单叶轮漩涡高压风机维护的需要。
1)风机设置时应避开多灰、腐蚀性气体、大湿度、太阳直射及风吹雨淋的环境，风机周围地面应保持整洁。风机配套电动机对周围环境要求较高。往往会应为上述原因而降低其性能，故应特别注意。
2)风机设置在室内时.房屋的结构应较为宽敞，且留有足够宽、高的门，便于风机的移动和运输。
3)风机周围须留有足够的空间，以便在风机运转时.人员能白由走动，并且能满足日常维护保养的需要。
4)大型风机的安装地点.皮考虑留有可放置上机壳、转子、进气箱、调节门等配件以及能进行配、拆卸、维修等作业的空间。风机采用带传动，还需考虑电动机找正及更换带轮的空间。
5)在确定风机的布局时.不仅要考虑风机本身的安装空间，还需预留进出口管路、阀类、原动机的布线、供油装置、冷却装置以及油和水的连接管路的布置空间.
6)在同一地点设置多台风机时.应充分考虑风机间的相互间隔、布局等、避免风机运行时产生相互影响.
7)对于大型、较重的风机.应装备有吊车、电葫芦等起吊装置;中小型风机根据其用途，如叶轮需要经常更换等，亦满配备一般的起吊装置。
