| 型号报价 | 2500 |
|---|---|
| 表面处理 | 烤漆 |
| 材质 | 不锈钢 |
| 产地 | 重庆 |
| 产品认证 | CCC |
| 额定电流 | 150A |
| 额定电压 | 12（kV） |
| 额定频率 | 50（Hz） |
| 结构形式 | 固定式 |
| 外壳材质 | 不锈钢 |
| 外形尺寸 | 400 |
| 执行质量标准 | 国标 |
| 壳体防护等级 | 可选 |
| 母线额定电流 | 630（A） |
| 品牌 | 施耐德德力西ABB开关柜重庆创拓科技 |
| 型号 | GCK |
| 加工定制 | 是 |
| 短路关合电流 | 100 |
| 物料编号 | 可选 |
我公司承接业务有： 1、交流无触点电子开关柜、2低压软启动柜、3西门子直流调速6RA704、PLC工程控制、5变频器柜、6中央空调变频、7搅拌变频控制、8恒压供水控制、9通风系统、10连轧辊道变频、11龙门吊/行车遥控、12流水线伺服、13生物垃圾自动控制、14水泵电机控制、15GGD柜、配电柜16、变频器节能改造，节电量在20%——40%（保守值）…… 同时我公司还经销国内外各品牌低压元器件：西门子、ABB、施耐德、欧姆龙、正泰、德力西等…… 是致力于以高科技和优质服务为核心，专业从事交直流电气传动系统、自动化控制系统及其装置的设计、制造、销售、系统集成、安装、现场调试以及技术服务的高科技民营企业。（根据贵公司的情况进行设计、改装……）我公司生产的变频柜是由内装的变频器加外围的控制，保护，显示等电气元件和柜体组成的，是对三相交流电动机（包括风机，泵）进行变频调速控制的交流拖动装置和节能装置。变频柜采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置就地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能。 变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：恒压供水变频柜（1控1，1控2，1控3等），自动扶梯变频控制柜，中央空调循环水泵变频柜, 风机变频节能柜等。功能 1、 电源切换与保护变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。 2、 启、停控制功能变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。 3、 频率（速度）调整变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速 4、 表头显示变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。 5、 备用工频切换用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现） 6、 多种控制功能可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。 7、 加装外围设备根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等。 8、 安全防护将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。 9、 整齐美观将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。

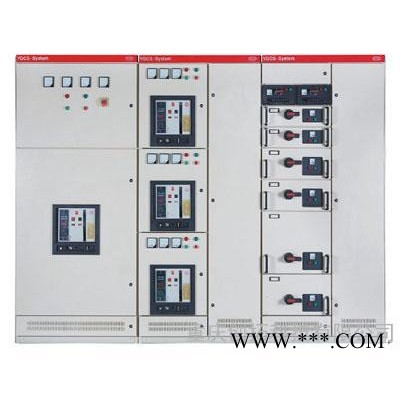

GCK、GCS、MNS是低压抽出式开关柜；
GGD、GDH、PGL是低压固定式开关柜；

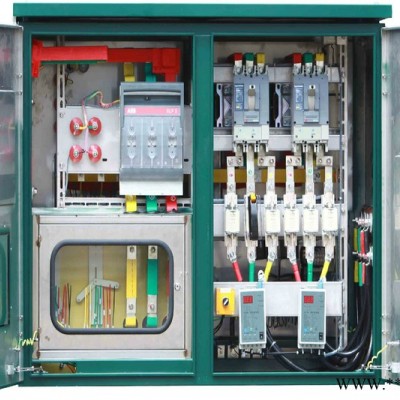

XZW综合配电箱；
ZBW箱式变电站；

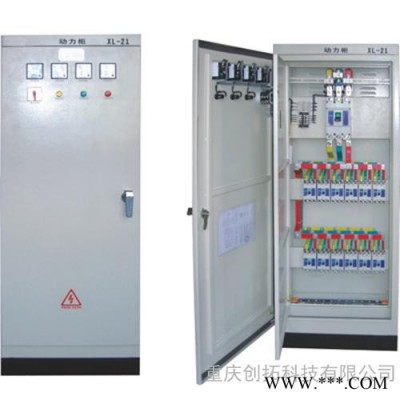

XL、GXL低压配电柜、建筑工地箱；
JXF电器控制箱；
PZ20、PZ30系列终端照明配电箱；
PZ40、XDD（R）电表计量箱
PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：
(1)PXT明装配电箱，暗装加（R）
(2)K有如表1的系列配线方式
(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入
(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路
(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30； 3/IP30三相主开关/IP30
表1：
序号 汉语拼音字头 中文解释 装配图号 电气原理图号
1 JL 计量箱 PXT01 PXT01 dq系列
2 CZ 插座箱 PXT02 PXT02 dq系列
3 ZM 照明箱 PXT03 PXT03 dq系列
4 DL 动力箱 PXT04 PXT04 dq系列
5 JC 计量插座箱 PXT05 PXT05 dq系列
6 JZ 计量照明箱 PXT06 PXT06 dq系列
7 JD 计量动力箱 PXT07 PXT07 dq系列
8 ZC 照明插座箱 PXT08 PXT08 dq系列
9 DC 动力插座箱 PXT09 PXT09 dq系列
10 DZ 动力照明箱 PXT10 PXT10 dq系列
11 HH 混合功能箱 PXT11 PXT11 dq系列
12 ZN 智能箱 PXT12 PXT12 dq系列
电气箱柜名称 编号 规格型号
高压开关柜 AH
高压计量柜 AM
高压配电柜 AA
高压电容柜 AJ
低压电力配电箱柜 AP
低压照明配电箱柜 AL
应急电力配电箱柜 APE
应急照明配电箱柜 ALE
低压负荷开关箱柜 AF
低压电容补偿柜 ACC或ACP
直流配电箱柜 AD
操作信号箱柜 AS
控制屏台箱柜 AC
继电保护箱柜 AR
计量箱柜 AW
励磁箱柜 AE
低压漏电断路器箱柜 ARC
双电源自动切换箱柜 AT
多种电源配电箱柜 AM
刀开关箱柜 AK
电源插座箱 AX
建筑自动化控制器箱 ABC
火灾报警控制器箱 AFC
设备监控器箱 ABC
住户配线箱 ADD
信号放大器箱 ATF
分配器箱 AVP
接线端子箱 AXT
举例说明吧
GCK
第一个 G 代表 配电柜
第二个 C 代表 抽屉式
第三个 K 代表 控制
GGD
第一个 G 代表 配电柜
第二个 G 代表 固定式
第三个 D 代表 动力
配电箱1LA1a 1AL1b AT-DT是什么意思 还有1AP2 2AP1 3APc 7AP 1KX之类的。。。
这是工程配电系统图中各个配电盘的常用代号，由设计者自行编排，没有强制性的规范。但遵循一定的规律，AL是配电箱、AP是动力配电箱、KX是控制箱等。例如：
1AL1b——代表一层一位置的b种类配电箱；
AT-DT——电梯配电箱；
1AP2——代表一层第二位置上的动力配电箱。
