测量范围:0-1000℃
类型:铠装热电偶
供应:10000000个
发货:3天内
| 测量范围 | 0-1000℃ |
|---|---|
| 类型 | 铠装热电偶 |
| 品种 | 热电偶 |
| 外形尺寸 | 多种 |
| 制作工艺 | 集成 |
| 种类 | 温度 |
| 联接型式 | 固定螺纹 |
| 允差等级 | A |
| 分度号 | K型 |
| 热响应时间 | 30s |
| 品牌 | 盛达 |
| 型号 | WRNK-231 |
| 加工定制 | 是 |
| 质量认证 | CCC |

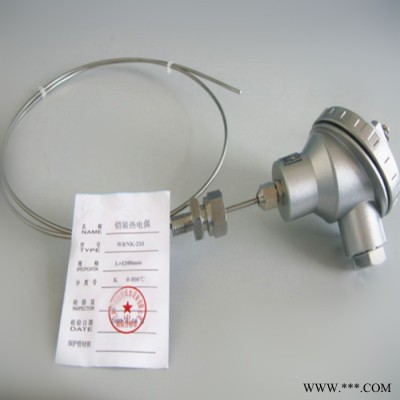

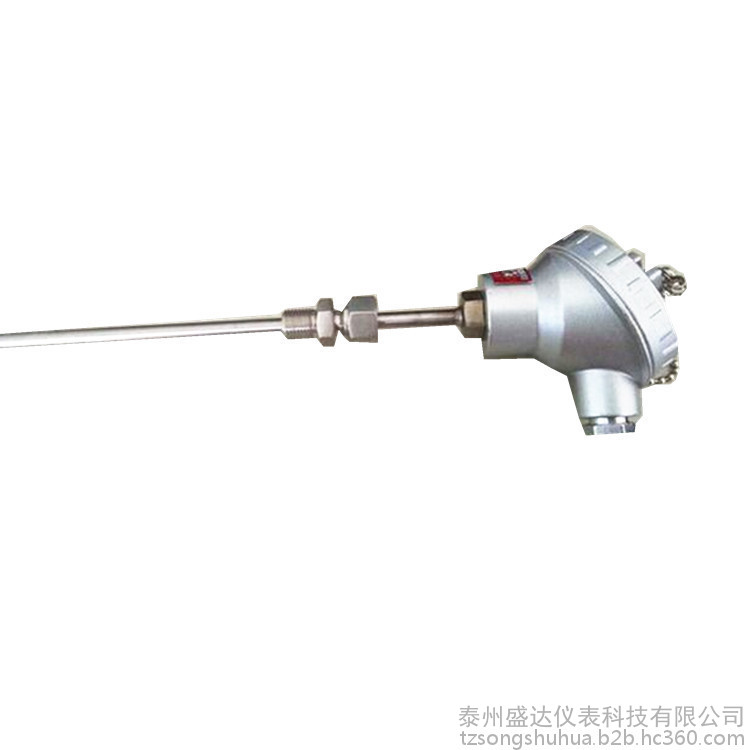

WRN-231卡套螺纹铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的变送器，通 常和显示仪表、记录仪表和电子调节器配套使用，同时亦可作为装配式热电偶的感温元件。
它可以直接测量名种生产过程中从 0~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度，卡套螺纹可固定在任何位置。
铠装热电偶的工作原理是：两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，会在回路中产生热电流，接上显示仪表，仪表上会指示出热电偶所产生的热电动势的对应温度值。铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势 的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
铠装热电偶的结构原理是：由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
铠装热电偶分绝缘式和接壳式两种。
基本技术指标：
| 类别 | 分度号 | 套管外径（ d） | 常用温度（℃） | 使用温度（℃） | 允许偏差△ t | |
| 测温范围（℃） | 允差值 | |||||
| 镍铬—康铜 | E | ≥φ 3 | 600 | 700 | 0～700 | ± 2.5℃或 |
| 镍铬—镍硅 | K | ≥φ 3 | 800 | 950 | 0～900 | ± 2.5℃或 |
| 铜—康铜 | T | ≥φ 3 | 350 | 400 | <-200 | 未作规定 |
| -40～350 | ± 1℃或 | |||||
1、t为被测温度的值
2、T型分度号产品需与公司业务人员协商订货
铠装热电偶热响应时间：
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响应时间，用τ0.5表示。
【订货需知】
1.注明热电偶型号、分度号、使用温度范围。
2.热电偶保护管直径、长度（总长及插深）、材质（刚玉陶瓷式或者不锈钢）等。
3.固定方式（固定或可动螺纹、固定或可动法兰），需提供相应的尺寸。
