| 品牌 | Uphold阿普德 |
|---|---|
| 型号 | THM |
| 外型尺寸:Φ8或Φ9 Φ42（mm） | 类型:工业编码器 |
| 读出方式:接触式 | 适用范围:机械 |
| 工作原理:增量式 |

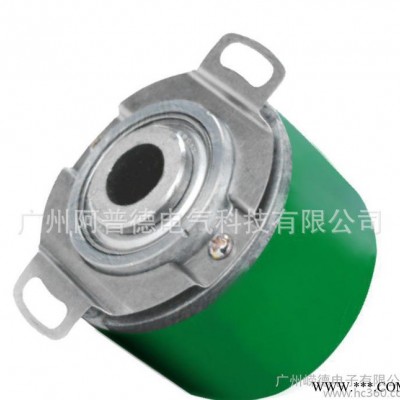

Uphold阿普德编码器优选系列THM
 | 产品规格 |
※ 伺服电机编码器 | |
| 产品说明 | |
※ Uphold系列伺服电机专用轴套型编码器THM是专为伺服应用开发设计的产品，轴套型结构设计节省了安装空间和成本。特殊的锥形使得安装更为方便，运行更为稳定。专门配合伺服电机僞，霍尔信号****数可达8级，分辨率为5000ppr，其高精度性使得伺服控制更加精密。 |
| 机械参数 | ||
**高转速 (rpm) | 6000 | |
| 启动力矩 (25°C)(N-m) | 5*10-3 | |
| 允许角加速度 (rad/s2) | 10000 | |
| **大负载(N)：径向 | 10 | |
| **大负载(N)：轴向 | 10 | |
| 转动惯量 (Kgm2) | 1*10-5 | |
重量(kg)约 | 约0.3 （电缆除外） | |
| 电气特性 | ||
输出形式 | 驱动器 | |
| 电源电压DC(V) | 5±0.25 | |
| 消耗电流(mA) | ≤60 | |
| 输出电压VH（V） | ≥2.5 | |
| 输出电压VL（V） | ≤0.5 | |
| 上升时间(nS) | ≤200 | |
下降时间(nS) | 0-200 | |
| 响应频度(KHz) | 0-200 | |

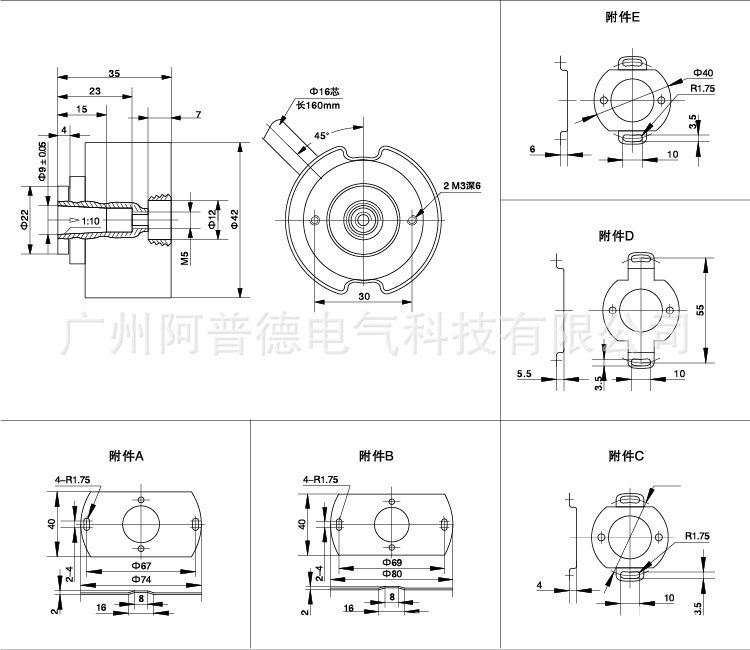

| 机械图 | |
 | |
