| 材质 | 其它 |
|---|---|
| 风机压力 | 其它 |
| 气流方向 | 其它 |
| 品牌 | 西玛电机 |
| 型号 | G-225A |
| 额定电压:380（V） | 额定功率:300W |
| 极数:4极 | 产品类型:变频风机 |
| 产品认证:CCC | 应用范围:西安西玛电机三相交流变频电机冷却风机 |
| 额定转速:1400（rpm） |
QQ:798027682 手机：15291196227
G系列轴流通风机是为变频调速电机冷却而开发的经济风机产品，该系列通风机由机壳、电动机及风叶三部分组成，外型成圆筒型，风叶与电机连成一体，因而具有安装简单、噪音低、振动小、运行可靠等优点。

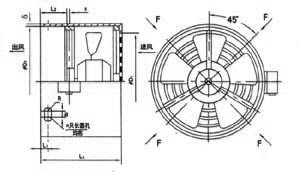

G系列轴流风机外型及安装尺寸
| 型号 | D1 | D2 | L1 | L2 | L3 | δ | a | R | n |
| G-71A | 130 | 136 | 12.5 | 25 | 122 | 1.5 | 4 | 3 | 3 |
| G-80A | 150 | 155 | 15 | 50 | 137 | 1.5 | 4 | 3 | 3 |
| G-90A | 169 | 175 | 15 | 55 | 142 | 1.5 | 4 | 3 | 3 |
| G-100A | 186 | 193 | 15 | 55 | 143 | 1.5 | 5 | 3.5 | 3 |
| G-112A | 210 | 217 | 17 | 55 | 143 | 1.5 | 5 | 3.5 | 3 |
| G-132A | 250 | 258 | 17 | 55 | 156 | 1.5 | 5 | 3.5 | 3 |
| G-160A | 300 | 314 | 20 | 92 | 200 | 2 | 5 | 3.5 | 4 |
| G-180A | 340 | 352 | 35 | 118 | 218 | 2 | 5 | 3.5 | 4 |
| G-200A | 380 | 393 | 40 | 120 | 225 | 2 | 6 | 4.5 | 4 |
| G-225A | 400 | 443 | 45 | 141 | 280 | 2 | 6 | 4.5 | 4 |
| G-250A | 470 | 482 | 55 | 158 | 300 | 2 | 6 | 4.5 | 4 |
| G-280A | 530 | 546 | 65 | 167 | 310 | 2 | 9 | 5.5 | 4 |
| G-315A | 600 | 614 | 75 | 175 | 435 | 2 | 9 | 5.5 | 4 |
主要技术参数及电机配置
型号 | 电压频率 | 输入功率(w) | 转速(r/min) | 输入电流(A) | 风量(m3/h) | 风压(pa) | 噪声(dB) | 风叶直径 |
G-71A | 三相380V 50Hz | 28 | 2800 | 0.07 | 300 | 50 | 50 | 130 |
G-80A | 三相380V 50Hz | 28 | 2800 | 0.07 | 350 | 60 | 52 | 150 |
G-90A | 三相380V 50Hz | 30 | 2800 | 0.07 | 500 | 80 | 55 | 169 |
G-100A | 三相380V 50Hz | 40 | 2800 | 0.14 | 650 | 82 | 57 | 186 |
G-112A | 三相380V 50Hz | 70 | 2800 | 0.21 | 1000 | 110 | 60 | 250 |
G-132A | 三相380V 50Hz | 55 | 1450 | 0.21 | 880 | 70 | 60 | 300 |
G-160A | 三相380V 50Hz | 60 | 1400 | 0.22 | 1100 | 40 | 60 | 300 |
G-180A | 三相380V 50Hz | 70 | 1400 | 0.23 | 1200 | 55 | 60 | 340 |
G-200A | 三相380V 50Hz | 100 | 1400 | 0.31 | 2500 | 65 | 60 | 380 |
G-225A | 三相380V 50Hz | 135 | 1400 | 0.32 | 3800 | 80 | 60 | 400 |
G-250A | 三相380V 50Hz | 185 | 1400 | 0.57 | 4200 | 85 | 62 | 470 |
G-280A | 三相380V 50Hz | 200 | 1380 | 0.64 | 5000 | 100 | 62 | 530 |
G-315A | 三相380V 50Hz | 500 | 1350 | 1.8 | 6000 | 150 | 62 | 600 |
|
|

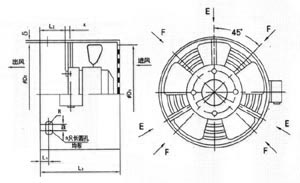

注：①3只长圆孔(n=3)如E向均布 4只长圆孔(n=4)如F向均布 注：4只长圆孔(n=4)如F向均布
| |
订货须知
样本所列规格（A型）为标准型，也可根据用户的特殊要求制作如下型式： |
