| 应用范围 | 固态 |
|---|---|
| 产品系列 | TSR |
| 触点负载 | 节能功率 |
| 触点形式 | 转换型 |
| 额定电流 | 480V |
| 额定电压 | 480 |
| 防护特征 | 防尘罩式 |
| 电流性质 | 交流 |
| 外形尺寸 | 小型 |
| 品牌 | WELL唯乐 |
| 型号 | TSR-1A40Z4 |
德国WELL唯乐公司进口well唯乐固态继电器交流控制交流480V
交流控制交流480V
输出(OUTPUT) | 适用型号 | TSR-1A10Z4 | TSR-1A10R4 | TSR-1A25Z4 | TSR-1A25R4 | TSR-1A40Z4 | TSR-1A40R4 | |
负载电流 | 10A | 10A | 25A | 25A | 40A | 40A | ||
负载使用电压 | 90~480VAC | |||||||
蜂值电压 | 800VAC(非反复) | 1200VAC(非反复) | ||||||
投入电流 | 170A | 260A | 315A | |||||
泄露电流 | 40mA以下 | |||||||
最小工作电流 | 1A | 1A | ||||||
电压降 | 1.3V | 1.6V | 1.8V | |||||
使用频率 | 25-60Hz | |||||||
响应速度 | 负载电源的1/2 Cycle+1ms以下 | 1ms以下 | 负载电源的1/2 Cycle+1ms以下 | 1ms以下 | 负载电源的1/2 Cycle+1ms以下 | 1ms以下 | ||
输入(INPUT) | 电源电压 | 100~240VAC | ||||||
使用电压范围 | 90~240VAC | |||||||
阻抗 | 40KΩ | |||||||
工作电压 | 75VAC以下 | |||||||
复位电压 | 40VAC以下 | |||||||
输入电流 | 10mA±4 mA：240VAC | |||||||
通用(COMMON) | 耐压 | 2500VAC(50Hz一分钟) | ||||||
绝缘电阻 | 500VDC100MΩ(输入和输出及外壳之间) | |||||||
抗震 | 10-50Hz.振幅:1.5mm X、Y、Z方向各2小时 | |||||||
抗冲击 | 100m/s2（约100G）X、Y、Z方向各3次 | |||||||
放置环境温度 | -30~+100℃ | |||||||
使用环境温度 | -30~+80℃ | |||||||
使用环境湿度 | 45~85%RH | |||||||
重量 | 约110g | |||||||
T S R 1 D 40 Z 2
①②③④⑤⑥
①交流负载式固态继电器
②负载电源：单相
③输入电源
D：直流4-32V DC
A：交流90-264V AC
④负载电流
10：10A
25：25A
40：40A
⑤触发功能
Z：零点触发功能Zero Cross
R：随机触发功能Random
⑥负载电压
2：240V AC
3：380V AC
4：480V AC
型号有：TSR-1D10Z2 TSR-1D25Z2 TSR-1D40Z2 TSR-1A10Z2 TSR-1A25Z2 TSR-1A40Z2
TSR-1D10Z3 TSR-1D25Z3 TSR-1D40Z3 TSR-1A10Z3 TSR-1A25Z3 TSR-1A40Z3
TSR-1D40Z4 TSR-1D25Z4 TSR-1D40Z4 TSR-1A10Z4 TSR-1A25Z4 TSR-1A40Z4

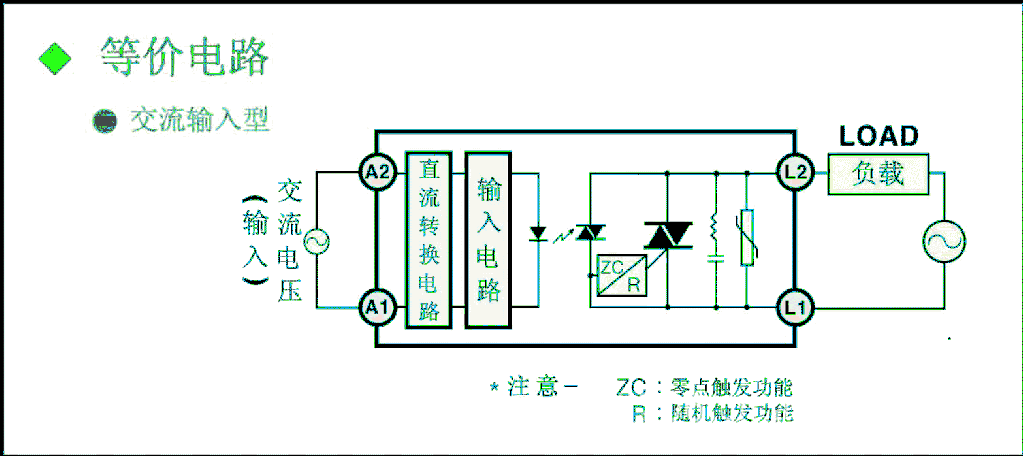

独特的外观；高信赖性原材料使用；内置CR SNUBBER,TNR；侧面自带散热片部分使散热效果得到很大提升。过零型输出
