| 加工定制 | 否 |
|---|---|
| 额定电流 | 5A（A） |
| 短路关合电流 | 自定义（KA） |
| 壳体防护等级 | 自定义 |
| 产品认证 | iso9001 |
| 外壳材质 | 自定义 |
| 物料编号 | 自定义 |
| 品牌 | 河南中冶 |
| 型号 | XKZ-5G2 |

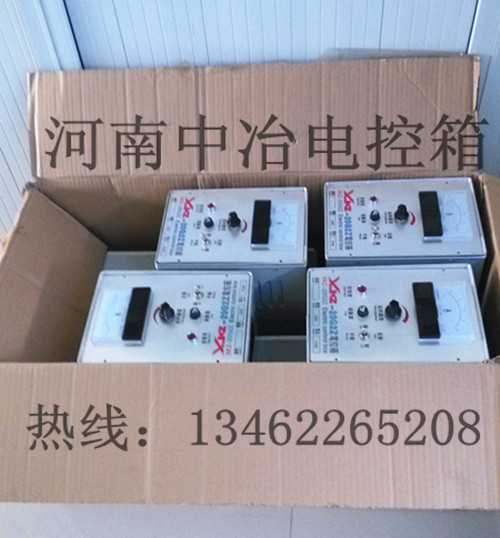

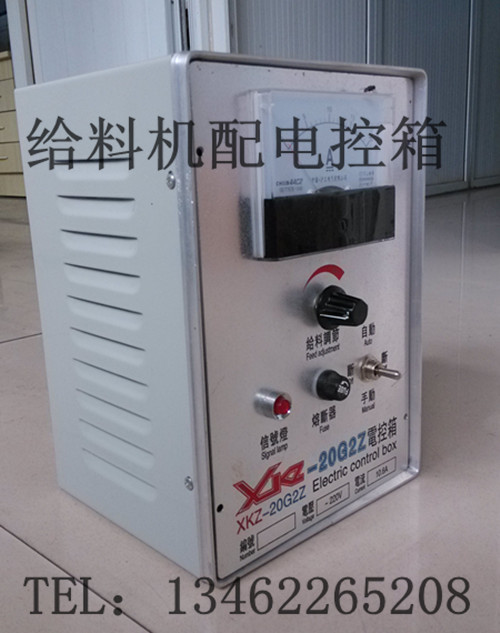

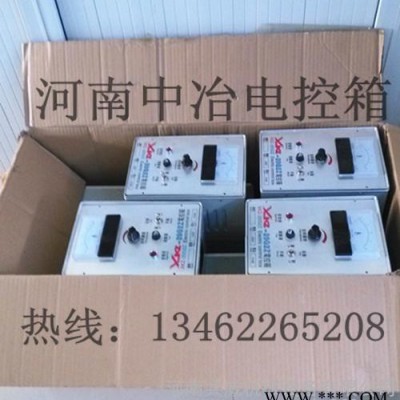

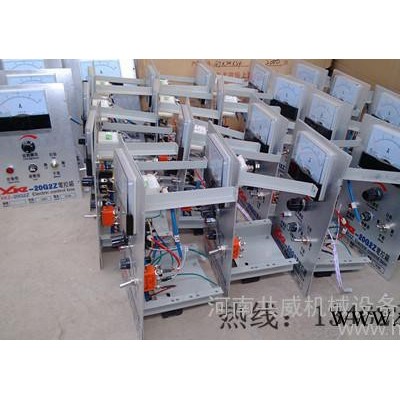

XKZ电控箱,电能控制仪器,电磁振动给料机专用,电磁仓壁振动器专配,电磁设备用控制箱
电控箱也称电源控制器属GZ系列电磁振动给料机、电磁仓壁振动器的电能控制仪器，可以通过改变电控箱的电流大小来实现GZ系列电磁振动给料机稳定正常作用。
一、XKZ电控箱特点：
1、电控器主回路采用可控硅作变流调节。
2、可控硅工作采用脉冲移相触发，能有效的控制电流和电压的突变，可使负载平稳起动，可确保可控硅的安全使用。
3、本机使用方便，式样新颖，底壳下装有金属支撑架及安装孔，既可悬挂，又可平放，为本机的安装与操作提供了方便。
二、XKZ电控箱使用方法：
1、按电控器上所标输入（220V），输出（电振机）位置，将电源与负载接好。
2、打开电源开关键，工作指示灯亮，表示电源已接通。
3、顺时针转动电流调节选钮，使输出达合适强度。
三、XKZ电控箱注意事项：
1、通态浪涌电流Itsm在寿命期内，浪涌次数有一定限制，因此，一般不要人为的对负载短路。
2、电控器周围介质温度不超过-20℃—＋40℃的范围。
3、周围介质温度为25℃时相对湿度不大于85%。
4、电控器应放置于振动幅度小，没有严重腐蚀性气体和影响电气绝缘性能的环境中。
四、XKZ电控箱主要性能指标
1、输入与输出电压〈10V（输入电压大于或等于220V时实测）5V〉。
2、导通角不低于175度。
3、电流控制方式: 4~20 mA。
4.电压控制方式: 0~5VDC。
5、电源适用于正负220V±15%变化的。
6、最小导通电流: 50 mA
7.通态压降 小于1 .5V
8.断态漏电流:小于10 mA
9.导通时间 （50H Z）：1MS
10.关断时间：10MS
五、XKZ电控箱安装方法：
⒈将控制器后面板标有输出的二个端子与给料机相连（可不分反正）。
⒉将控制器后面板标有输入的二个端子与220V交流电相连（可不分火、零）。
⒊确认连接正确后，即可接通电源。
⒋调节“电流调节”旋扭可控制给料机速度。
注意：输出和输入不能反接，二个输出端不能短接。
电流调节旋扭要轻轻转动，最多只能转多半圈，即3/4圈，约260度。
六、XKZ电控箱技术参数表：
型号 | 工作电压 | 表示电流 | 配套给料机 | 备注 |
XKZ-5G2 | 220V | 3.8A | GZ1----GZ3 |
|
XKZ-20G2 | 220V | 10.6A | GZ4----GZ5 |
|
XKZ-20G3 | 380V | 13.3A | GZ6 |
|
XKZ-100G3 | 380V | 32A | GZ7----GZ8 |
|
XKZ-200G3 | 380V | 38.6A | GZ9 |
|
XKZS-20G2 | 220V | 10.6×2A | GZ5K1----GZ5K4 |
|
XKZS-200G3 | 380V | 38.6×2A | GZ10----GZ11 |
|
XK-II-5（LM） | 220V | 3.8A | GZ1----GZ3 | 可接受4-20mA信号 |
XK-II-20（LM） | 220V | 106A | GZ4----GZ5 | 可接受4-20mA信号 |
服务承诺:
售前服务：为您提供项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作人员。
售中服务：陪您一起完成对设备的验收，协助拟订施工方案和详细流程。
售后服务：公司派技术人员到现场指导设备安装、调试现场及培训操作人员。
产品质量：易损件除外一年内质量保证。
