| 工作温度 | 常温（℃） |
|---|---|
| 工作压力 | 92 MPa |
| 规格 | XTLZ-260*200 |
| 过滤精度 | 0.1（um） |
| 设备重量 | 110kg |
| 适用对象 | 建材 |
| 适用范围 | 化工,选矿,冶金,建材 |
| 外形尺寸 | 6900*950*3300mm |
| 性能 | 高效过滤 |
| 样式 | 真空过滤机 |
| 用途 | 脱水 |
| 原理 | 真空过滤 |
| 滤料类型 | 无纺布 |
| 自动化程度 | 半自动 |
| 适用对象性质 | 低温物料 |
| 有效过滤面积 | 260/200 |
| 品牌 | 伟铭 |
| 型号 | XTLZ-260/200,DL-5C240/120 |
| 加工定制 | 是 |
| 适用粘度 | 1（pas） |

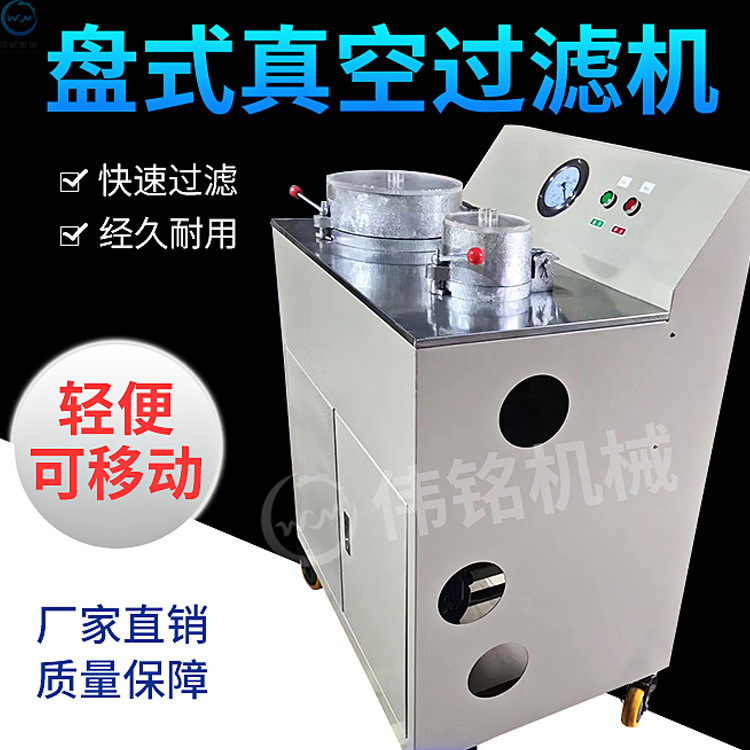

盘式真空过滤机简介
盘式真空过滤机由机箱，小滤盘，抽排管道，补加水管道，移动抽滤盘，电器，真空泵，真空罐等部分组成。本设备利用直联式悬鸭水环真空泵运转时产生的负压来抽滤矿浆，能连续抽吸和排放过滤液体。真空泵由一台1.5千瓦的电动机直接联带动，运转时（海拔高度为0时）可产生560-650贡柱的负压。有大、小滤盘、抽排管道、移动抽滤盘、真空罐及真空表所组成的过滤系统，直接与真空泵的负压区相连，省去了气水分离等一整套装置，工作时不需停机，滤液及由真空泵直接泵出，从而提高了过滤效率，减少停机和启动次数，减少了故障，延长了设备的使用寿命

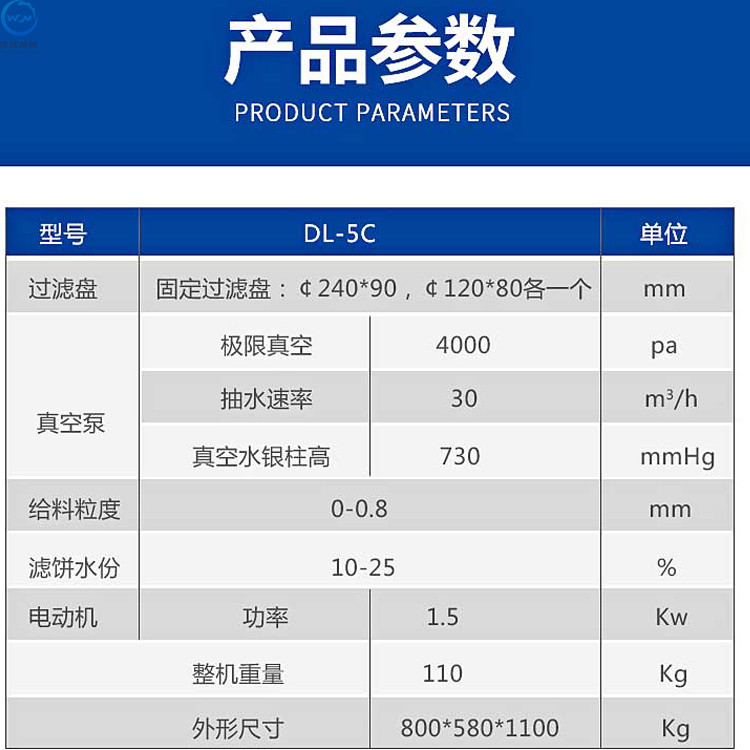

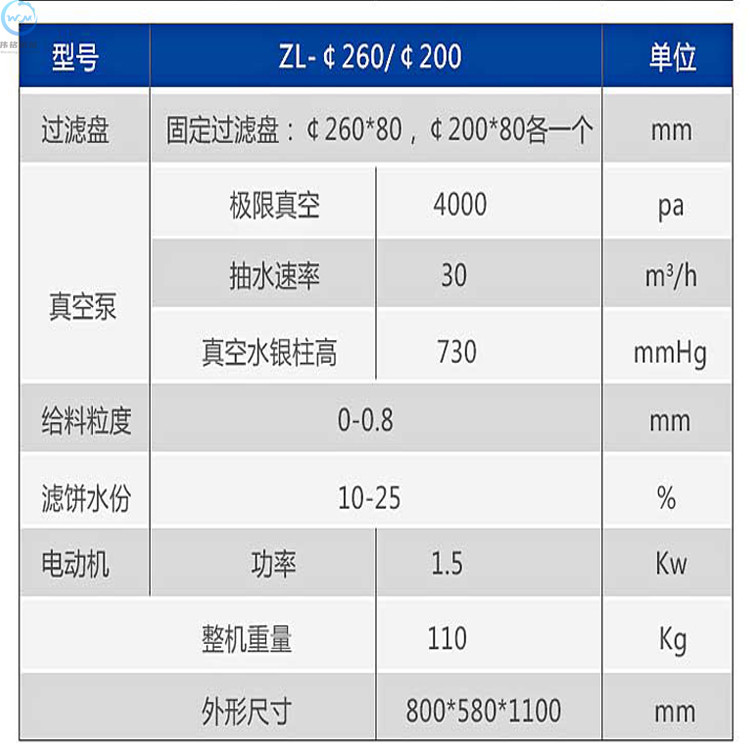

盘式真空过滤机技术参数
DL-5、XTLZ型盘式多用真空过滤机用于地质、冶金、煤炭、建材、矿山、等科研试验单位在开展矿物可选性实验工作中，作为浮选、重选、磁选等作业后脱水，检测样品时固液分离。机器主要由真空泵、分水滤气器、真空负压罐及两个过滤盘组或其排水通过自控装置自动排水，达到固液分离的目的。本产品由原地矿部指定企业生产，执行行业标准。
该设备是一种能间断或连续过滤的实验室型过滤设备，可作为产品脱水，固液分离时使用，结构简单，操作，维护方便，过滤效果高，适应性强，对难滤矿物和浓度较低的矿浆的过滤，效果显著。
工作原理
2、打开加水管道阀门，连续供给真空泵一适量补加水，使泵内保证形成抽真空所须得水环，又能达到扇热的目的。为了保证泵的使用性能和运行，每次运行时间以不超过10min为宜。如需重复使用，须更换循环水，保证水温不超过30℃（注：补加水量过小，形成不了水环，达不到所标定的真空度；水量过大，会增加不必要的水耗和电机的功耗，并发出刺耳的噪音）。
3、开车前，开启大，小滤盘或移动抽滤盘中阀门，其余两个关闭。
4、试开车，若有尖叫声发出，应即可调小补加水，直至无尖叫声后关闭所开启的滤盘阀门，观察真空表指针，达到标定值后，本机即可正常使用。
5、当使用固定过滤盘过滤物料时，应先将滤盘锁紧，用少量清水将置于滤板上的滤布，滤纸打湿，然后将矿浆倒入过滤盘，开启所用过滤盘的阀门，即可反复间断或连续进行正常工作。若用移动抽滤盘抽吸，应将滤布，滤纸附着于外吸盘面上，再放入矿浆上部，开启阀门，既能抽出澄清水。
6、为防止停机时返水进入真空系统，应先关闭阀门，后停泵。
7、工作结束后，如在1-2天内暂不使用，须将泵盖中下方的螺塞打开，将泵内积水放干净，然后停车。使用时须将螺塞旋紧。
8、较长时间停机后，再启动前，应将电机防护罩拆去，用手转动电动机风扇叶，使之灵活转动后方可起动。

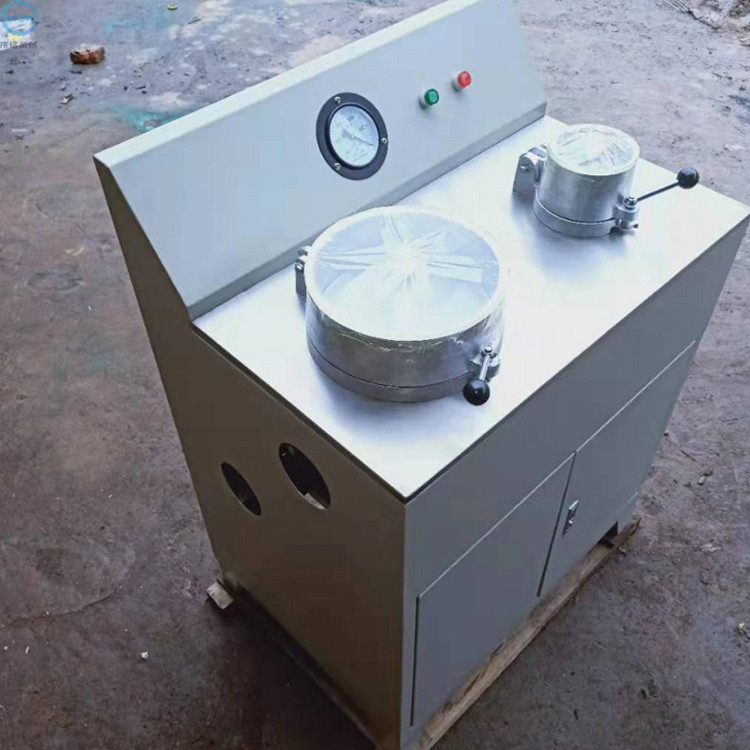

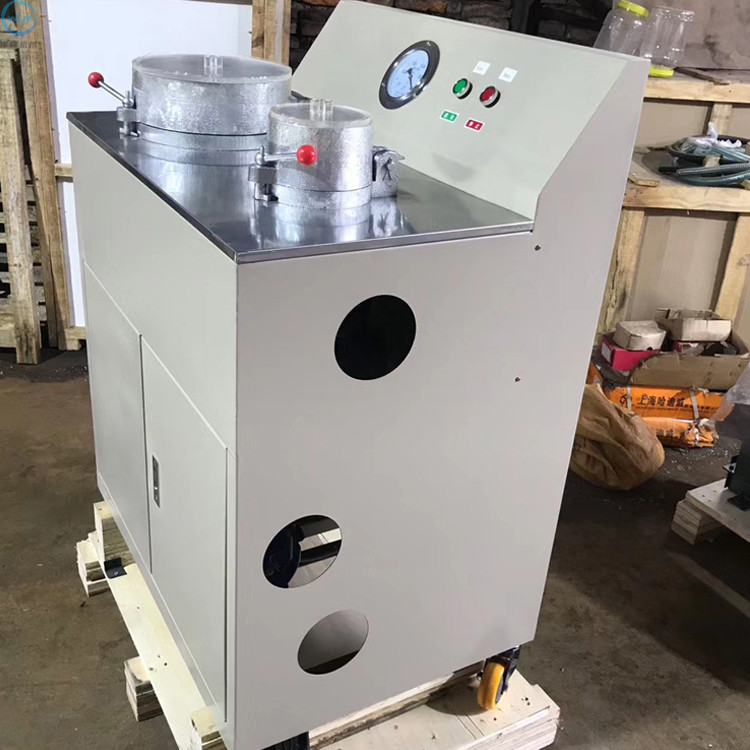

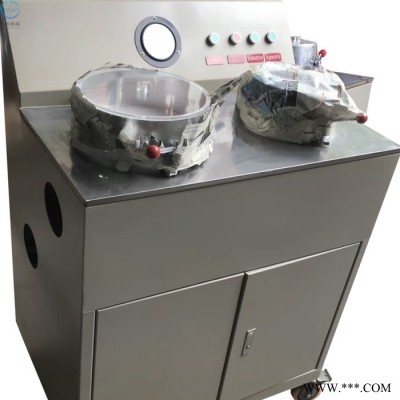

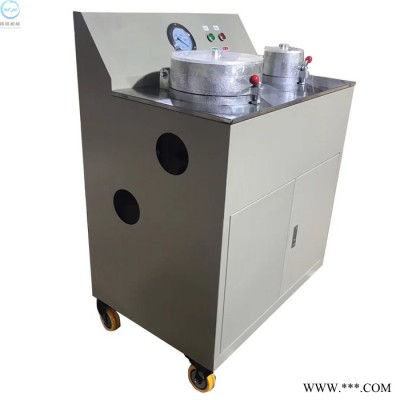

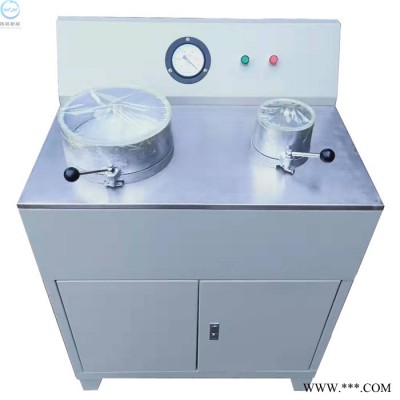

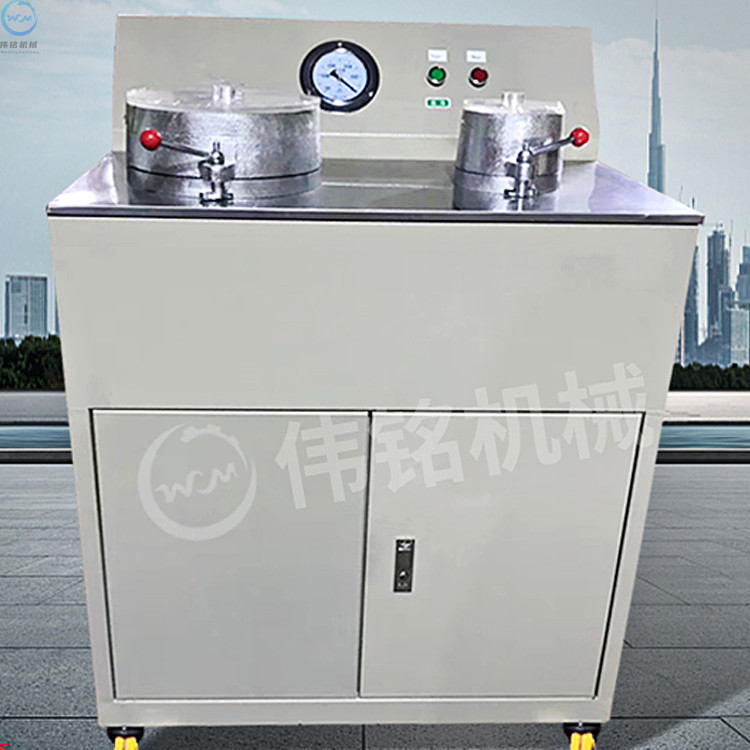

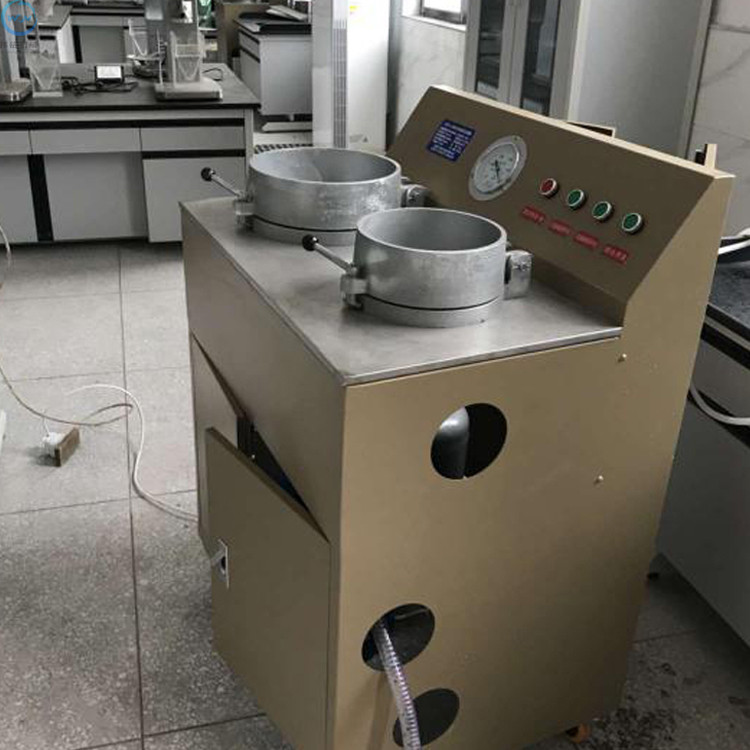

产品实拍
