产地:全国
分类:库存电工电气产品
起订:1件
发货:10天内
| 产地 | 全国 |
|---|---|
| 分类 | 库存电工电气产品 |
| 品牌 | 施耐德 |
| 型号 | CAD32Q7C |

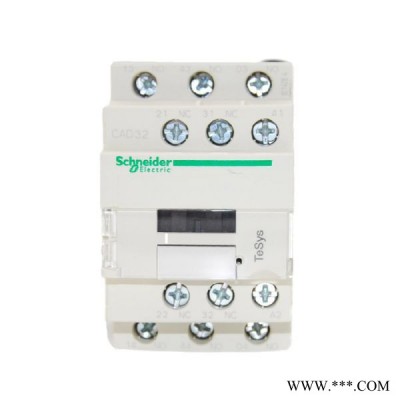

【施耐德（Schneider） CAD32Q7C】施耐德TeSys D系列控制继电器 CAD32Q7C，380V，50/60Hz，3NO+2NC
主要信息销售状态在售
产品系列TeSys
产品名称TeSys CAD
产品类型控制继电器
产品名CAD
接触器应用领域控制回路
使用类别AC-14
AC-15
DC-13
回路触点类型3 NO + 2 NC
控制回路电压380 V AC 50/60 Hz
补充信息额定工作电压 [Ue]<= 690 V AC 25...400 Hz
机械寿命30 百万次
**大操作频率180 次/分钟
动作时间线圈释能和 NC 闭合 : 6...17 毫秒
线圈得电和NC触点打开 : 4...19 毫秒
线圈放电和 NO开口 : 4...12 毫秒
线圈得电和NO触点闭合 : 12...22 毫秒
控制电压限额释放 : 0.3...0.6 Uc
运行 : 0.85...1.1 Uc
运行 : 0.8...1.1 Uc
(~50Hz保持)功耗 (VA)8 VA (环境温度 20 °C
(~50Hz吸合)功耗 (VA)70 VA 20 °C 50 Hz
约定发热电流 [Ith]10 A, (工作环境温度 <= 40 °C)
额定接通能力 [Irms]DC : 250 A (符合 IEC 60947-5-1)
AC : 140 A (符合 IEC 60947-5-1)
额定短时耐受电流 [Icw]140 A, 持续时间: 100 ms
120 A, 持续时间: 500 ms
100 A, 持续时间: 1 s
与继电器配合使用的熔丝GG 10 A (符合 IEC 60947-5-1)
额定绝缘电压 [Ui]690 V (符合 IEC 60947-5-1)
绝缘电阻> 10 M?
额定冲击耐受电压 [Uimp]6 kV (符合 IEC 60947)
**小却换容量 [Imin]5 mA
**小切换容量 [U min]17 V
不重迭时间1.5 ms 失电 (NC及NO触点之间)
1.5 ms 得电 (NC及NO触点之间)
安装方式面板安装
导轨安装
接线能力通过螺钉夹紧 2 电缆 , 1...4 mm?, 单股硬线, 不带接线端子
通过螺钉夹紧 1 电缆 , 1...4 mm?, 单股硬线, 不带接线端子
通过螺钉夹紧 2 电缆 , 1...2.5 mm?, 软线, 带接线端子
通过螺钉夹紧 1 电缆 , 1...4 mm?, 软线, 带接线端子
通过螺钉夹紧 2 电缆 , 1...4 mm?, 软线, 不带接线端子
通过螺钉夹紧 1 电缆 , 1...4 mm?, 软线, 不带接线端子
紧固力矩1.7 N.m
高度77 mm
宽度45 mm
深度84 mm
产品重量580 g
环境符合标准IEC 60947-5-1
GB 14048.5
产品认证CCC
质量标识CE 声明
IP 保护等级IP2x 前面板 (符合 IEC 60529
防护措施TH (符合 IEC 60068)
运行温度-40...70 °C
贮存环境温度-60...80 °C
**高工作海拔3000 m, 无降容
抗冲击、震动性能抗震性能 : 控制继电器闭合, 4 gn (5...300 Hz), (符合 IEC 60068-2-6)
抗震性能 : 控制继电器打开, 2 gn (5...300 Hz), (符合 IEC 60068-2-6)
抗冲击性能 : 控制继电器闭合, 15 gn, 11 毫秒, (符合 IEC 60068-2-27)
抗冲击性能 : 控制继电器打开, 10 Gn, 11 毫秒, (符合 IEC 60068-2-27)
