| 东日-75KW 通用变频器 规格：输入电压:3相380V 输入频率：50—60Hz
额定电流: 152A 输出电压：0-380V 适配电机功率≤75KW 特点：

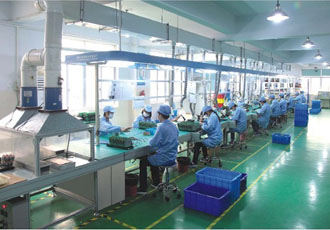

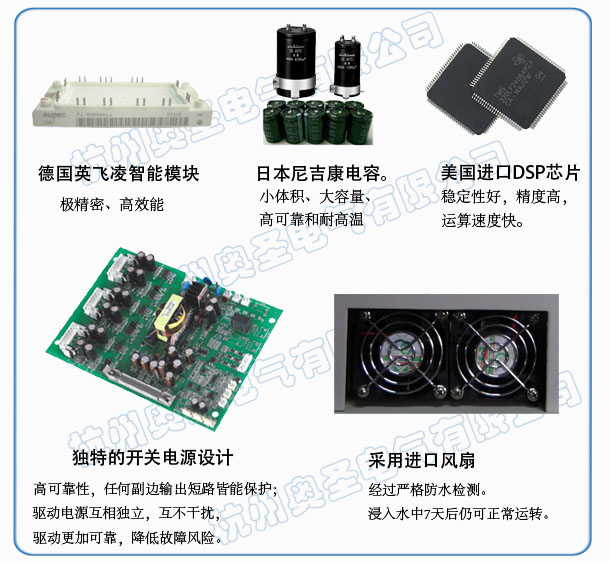

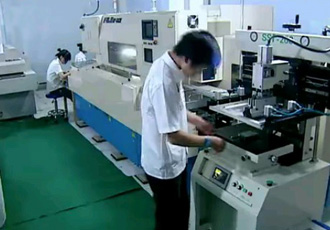

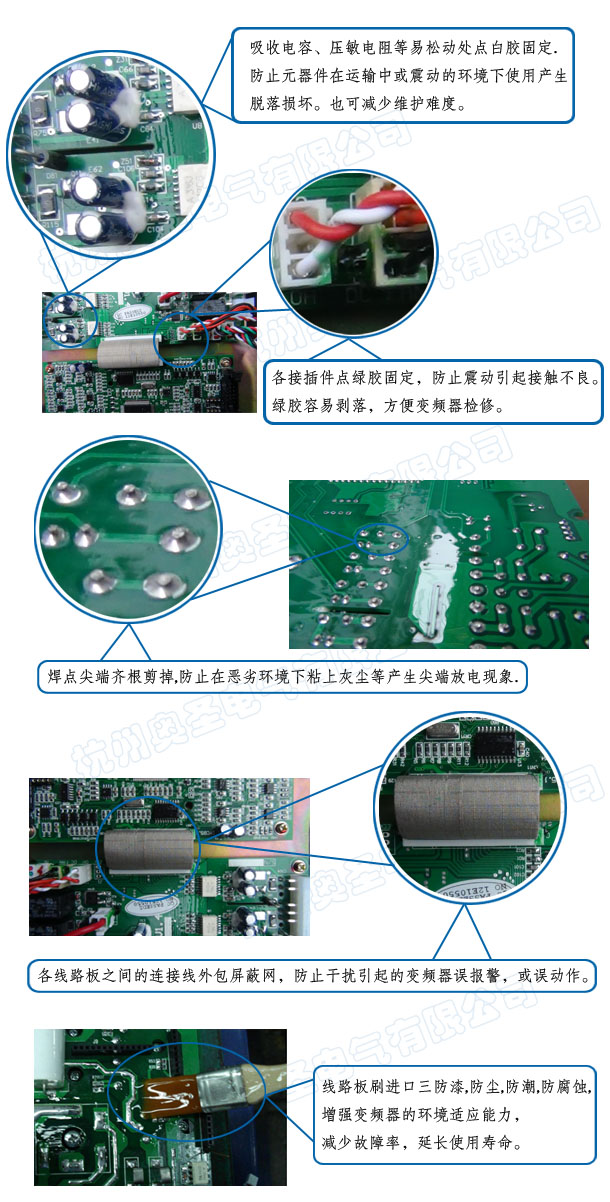

应用范围广；采用国际先进的电机控制技术, 高起动转矩，超静音稳定运行；采用进口原器件，故障率低，使用寿命长；操作设置简单，多种应用软件，满足各种机械调速需要。故障保护功能全。       |  | | 十多年的产品研发经验 | 高速SMT表面贴装技术，保证变频器品质，生产效率高，产品体积小 |  先进的焊接流水线

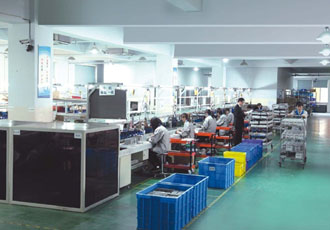

|  先进的组装流水线

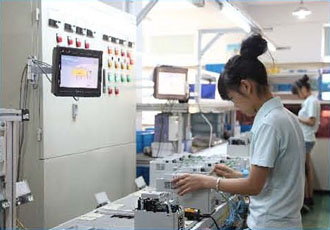

|  |  | | 先进的检测设备：AOI光学测试仪 | 60℃老化车间内24小时带负载运行，保证产品出厂合格率100% |  自购机之日起，您将享有我公司的“三包服务”，因产品质量问题可获：自出厂之日起一个月包退；三个月包换，十八个月免费保修服务。十八个月后的维修服务，本公司将收取正常的材料成本费。不恰当的拆修导致故障，超出使用范围的错误使用等，本公司只提供有偿服务。保修条款只是给你多一个保障，在实际使用环境恶劣的场合中，此变频器的故障率依然非常低，使用寿命比普通变频器长很多。 技术规范： | 技术规范 | | 控制 | 控制方法 | 空间电压矢量控制方式 | | 频率设定分辩率 | 数字 : 0.01 Hz (100 Hz以下), 0.1 Hz ( 100 Hz以上)
模拟 : 0.05 Hz / 50 Hz,? 输出频率范围:0 – 300 Hz | | 频率精度 | 数字 : 最大输出频率的0.01 %
模拟 : 最大输出频率的0.1 % | | V/F 比率 | 线性, 平方根, 任意 V/F | | 过载能力 | G型机额定电流150% -1分钟, 额定电流200%-0.5秒。(特性与时间成反比)
P型机额定电流120% -1分钟, 额定电流150%-0.5秒。(特性与时间成反比) | | 转矩补偿 | 手动转矩补偿 (0 - 20 %),? 自动转矩补偿 | | 运行 | 输入信号 | 运行方式 | 键盘/ 端子 /RS485 通讯 | | 频率设定 | 模拟 : 0 - 10V / 4 - 20 mA /, 子板的另外端口(0 - 10V/4 - 20 mA)
数字 : 键盘/RS485 通讯 | | 启动信号 | 正转,反转 | | 多段速度 | 至多可以设定8个速度 (使用多功能端子) | | 加减速时间 | 0-6000秒，加减速时间可切换
加减速方式:线性, S型 | | 紧急停止 | 中断变频器的输出 | | 寸动 | 慢速运行 | | 自动运行 | 通过设定的参数自动运行(7段速度) | | 故障复位 | 当保护功能处于有效状态时，可以自动复位故障状态。 | | 输出信号 | 运行状态 | 频率检测等级，过载报警，过电压，欠电压，变频器过热， 运行，停止，恒速，自动程序运行 | | 故障输出 | 触点输出? – 交流250V 1A, 直流30V 1A | | 模拟输出 | 从输出频率，输出电流，输出电压，直流电压中选择
(输出电压: 0 - 10V) | | 运行功能 | 直流制动，频率限制，跳频，滑差补偿，反转保护，PID 控制等 | | 保护功能 | 变频器保护 | 过电压,欠电压,过电流,保险丝断,接地故障,变频器过热,电机过热, 缺相,过载保护,外部故障1,2,通讯错误,速度指令丢失,硬件故障,选件错误等。 | | 变频器报警 | 堵转防护，过载报警， 温度传感器故障。 | | 瞬间掉电 | 小于15 毫秒：连续运行
大于15 毫秒：允许自动重新启动 | | 显示 | 键盘 | 运行信息 | 输出频率，输出电流，输出电压，设定频率，运行速度，直流电压 | | 错误信息 | 当故障保护时的运行状态， 保存有3个故障历史信息。 | | 环境 | 环境温度 | -10 ℃ ～ 40 ℃ | | 储存温度 | -20 ℃ ～ 65 ℃ | | 环境湿度 | 最大90 % RH .(不结露) | | 高度/振动 | 1,000 m 以下，5.9m/秒2(=0.6g)以下 | | 应用地点 | 无腐蚀气体、易燃气体、油雾或粉尘及其它 | | 冷却方式 | 强制风冷 |

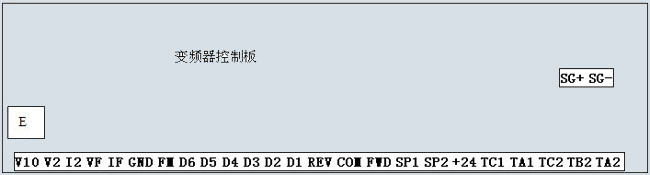

控制电路端子排列如下图：
下表概述控制电路端子的功能： | 分类 | 端子 | 信号功能 | 说明 | 信号电平 | | 多
功
能
输
入
信
号 | FWD | 正向运行/停止 | 闭合时正向运行
打开时停止 | 多功能接点输入
03-00～03-05设定 | 光电耦合器隔离
输入：ON/OFF
内部24VDC/8mA | | REV | 反向运行/停止 | 闭合时反向运行
打开时停止 | | D1 | 多段速度指令1 | 闭合时有效 | | D2 | 多段速度指令2 | 闭合时有效 | | D3 | 多段速度指令3 | 闭合时有效 | | D4 | 第二加减速时间选择 | 闭合时有效 | | D5 | 自由停车 | 闭合时有效 | | D6 | 故障复位 | 闭合时复位 | | COM | 多功能输入公共端子 | | | 模
拟
量
输
入
信
号 | V10 | +10V电源输出 | 模拟指令+10V电源 | +10V
最大许可电流20mA | | V2 | 模拟输入电压 | 0～ +10V/100% | 03-19设定 | 0～ +10V（20KΩ） | | I2 | 模拟输入电流 | 0/4～ 20mA/100% * | 0/4～20mA（250Ω） | | VF | 模拟输入电压 | 0～ +10V/100% | 03-23设定 | 0～ +10V（20KΩ） | | IF | 模拟输入电流 | 0/4～ 20mA/100% | 0/4～20mA（250Ω） | | GND | 模拟信号共同点 | 0V | | | 多
功
能
输
出
信
号 | SP1 | 开集电极输出1 | 过载预警时导通 | (03-06=15) | 最大输出48V
50mA | | SP2 | 开集电极输出2 | 欠压时导通 | (03-07=18) | | COM | 开集电极输出共同点 | | | | | 24V | 数字信号电源 | | | 与COM之间可输出DC24V，最大200mA | | TA1 | 运行中信号（常开接点） | 运行时闭合 | 多功能接点输出(03-08=1) | 接点容量
250VAC，1A或更小
30VDC，2A或更小 | | TC1 | | TA2 | 故障接点输出
（常开/常闭接点） | 故障时端子TA2和TC2之间闭合，端子TB2和TC2之间断开 | 多功能接点输出(03-09=2) | | TB2 | | TC2 | | 模拟输出
信号 | FM | 频率表输出 | 0～+10V/频率Fmax | 多功能模拟量监视（03-30） | 输出0～+10V
负载2mA或更小 | | GND | 模拟信号共同点 | | 通讯信号 | SG+
SG- | RS-485通讯正信号，
RS-485通讯负信号 | | | 当终端时将JP485

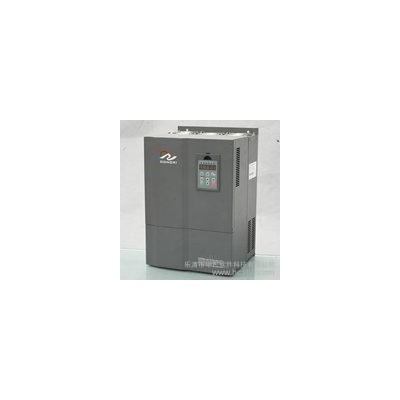

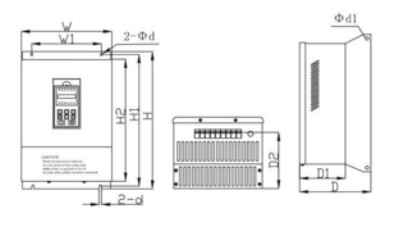

连接器接到TER侧 | 机型的外形：  机型尺寸： | 规格 | W | W1 | H | H1 | H2 | D | D1 | D2 | d | d1 | | ASB320-G075T4 | 434 | 300 | 674 | 654 | 631 | 305 | 228 | | 12 | 12 | 应用范围：
--石油化工
--塑胶加工行业
--纺织印染行业
--造纸印刷包装
--传送带(多段速控制)
--流体机械，风机水泵
--数控机床金属加工机械
--旋转门，电控门运行控制
--纺织机械，化纤生产设备
|
