品牌:五星柜体
产品认证:CCC
额定电压:0.4（kV）
起订:1
供应:95000000
发货:10天内
| 产品认证 | CCC |
|---|---|
| 额定电压 | 0.4（kV） |
| 额定绝缘电压 | 660 |
| 额定频率 | 50Hz |
| 防护等级 | ip30 |
| 结构形式 | 固定式 |
| 连接方式 | 紧固件连接 |
| 用途 | 出线柜 |
| 母线额定电流 | 500A |
| 品牌 | WX |
| 型号 | 五星 |
| 加工定制 | 是 |
| 应用场景 | 一级配电 |
| 物料编号 | 专业制造电气成套 供应配电箱 GGD低压开关柜 **生产厂家 ** |
| 外形及安装方式 | 落地式 |

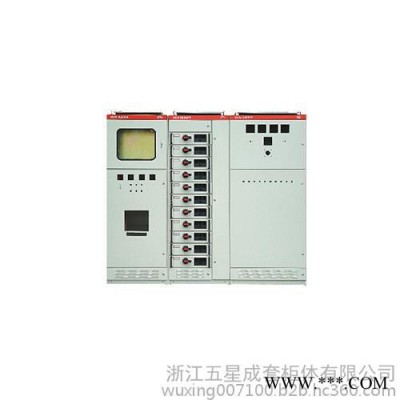

GGD型交流低压配电柜适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中做为动力、照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。该产品是我国组装式、固定面板开关柜的代表产品之一。
该产品符合IEC439《低压成套开关设备 和控制设备》，GB7251《低压成套开关设备》等标准。 ■使用条件 1、周围空气温度不高于+40℃，不低于-5℃。24h内的平均温度不得高于-35℃。2、户内安装使用，使用地点的海拔高度不得超过2000m。3、
■结构特点

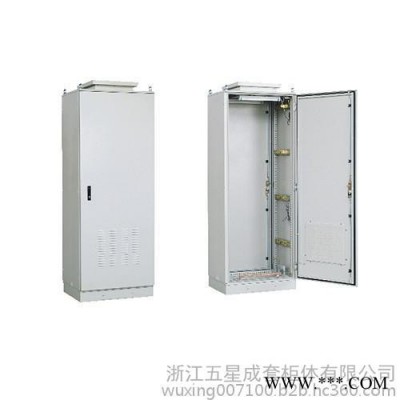

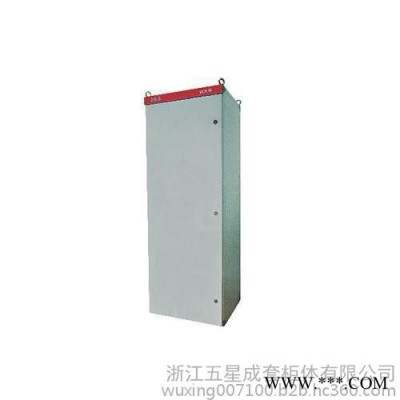

1、GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预先生产，既缩短了生产制造周期，也提高了工作效率。
2、GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
4、柜门用转轴活动铰链与构架相连, 安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
6、柜体面漆可选用聚酯桔形烘漆，附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
8、柜体的防护等级为IP30,用户也可根据使用环境的要求在 IP20～IP40之间选择。
本产品为不靠墙安装，单面开门操作，双面开门维修的低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作和
