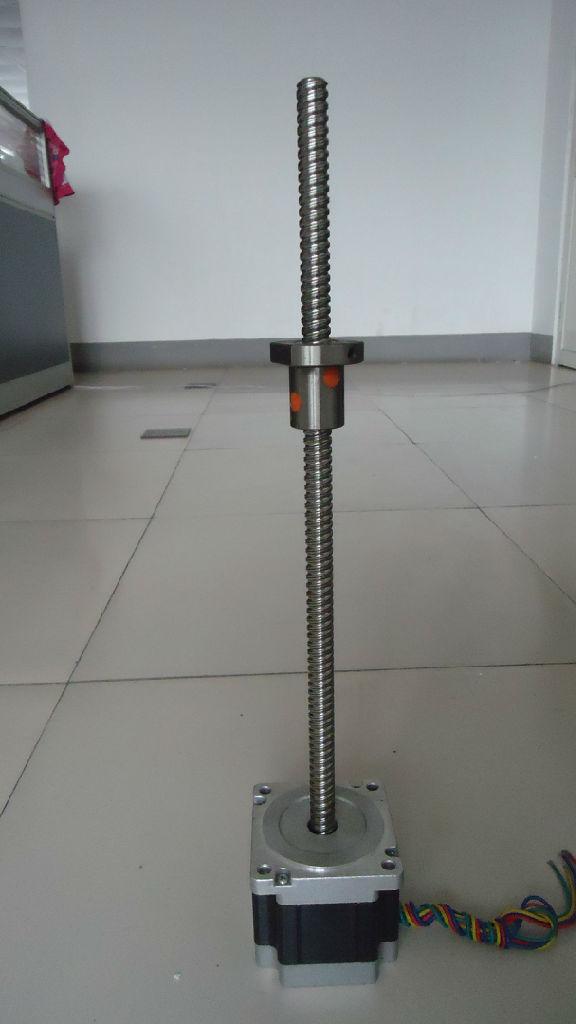

惠斯通 57BYGH301T8T 直线步进电机|供应产品|无锡惠斯通电机科技有限公司

价格:￥153.00/台
额定功率:10W
类型:交直流两用电动机
起订:1台
供应:10000台

额定功率	10W
类型	交直流两用电动机
应用范围	机电设备
产地	江苏
产品类型	直线步进电机
产品认证	CCC
额定电压	24V
额定转速	0-500（rpm）
极数	2极
品牌	惠斯通
型号	57BYGH301T8

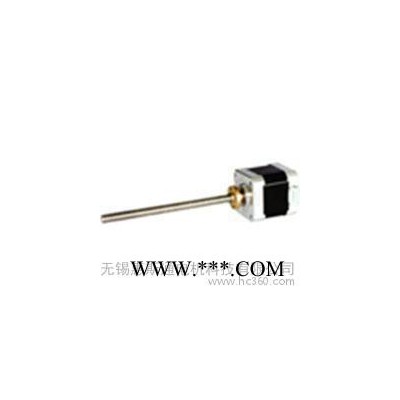

42BYGHT直线混合式步进电机左图为 42BYGHT

机型参数

General Specifications(详细说明)：
Step Accuracy………………………………………………… ±5%
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC 1SS
Bitmap Electrical Specifications(技术数据):

电机型号	步矩角	机身长	相电压	相电流	相电阻	相电感	静转矩	引线数	转动惯量	重量
Model	Step angle	Motor Length	Rated voltage	Rated Current	Phase Resistance	Phase Inductance	Holding Torque	Lead Wire	Rotor Inertia	Motor weight
	(o)	L(mm)	(V)	(A)	(Ω)	(mH)	(Kg.cm)	(NO.)	(kg.cm2)	(kg)
42BYGH301T8	0.01	34	12	0.3	41	21.9	1.25	6	0.034	0.2
42BYGH403T8	0.01	40	2.4	1.7	1.5	2.7	3.5	4	0.054	0.26
42BYGH4812T8	0.01	48	3.6	1.2	3	6	3.9	4	0.064	0.35

*以上仅为代表产品，派生产品可根据客户要求制作
Mechanical Dimensions(外型图)

Wiring diagram(接线图):

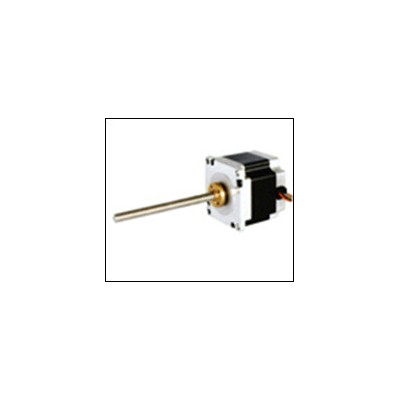

57BYGHT直线混合式步进电机左图为 57BYGHT

机型参数

General Specifications(详细说明)：
Step Accuracy………………………………………………… ±5% Bitmap
Temperature Rise…………………………………………80℃ Max
Ambient Temperature Range…………………………-20℃~+50℃
Insulation Resistance………………………100MΩMin.500VC DC
Dielectric Strength………………………………500V AC 1S

Electrical Specifications(技术数据):

*以上仅为代表产品，派生产品可根据客户要求制作
Mechanical Dimensions(外型图)

Wiring diagram(接线图):
