品牌:电动执行器、阀门、配电柜
加工定制:是
产品别名:控制器
起订:1件
供应:990件
立即购买
| 加工定制 | 是 |
|---|---|
| 产品别名 | 控制器 |
| 适用范围 | 控制各种电动阀门 |
| 标准 | 国标 |
| 类型 | 直通式 |
| 压力范围 | 常压 |
| 连接形式 | 卡套 |
| 材质 | 铸铁 |
| 规格 | BFA-1 |
| 品牌 | 天津市津斯特自控阀门科技有限公司 |
| 型号 | BFA-1 |

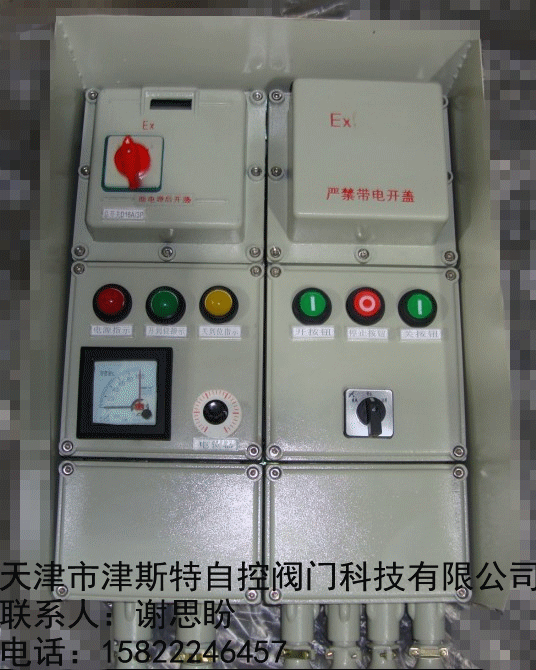

主电路配合阀门电动装置构成完整的控制回路。主要有接触器、变压器、稳压电路、控制回路开度显示回路等组成。其中抽屉式、壁挂式、柜式、防爆型和户外式各原理图都有些区别，具体的原理方式见后原理图。正常情况下，接好电源，这时电源指示灯亮,同时,如果开向和关向指示灯也都亮，这表示电动阀门处于中间位置.操作开向按钮，观看阀门或电机的旋动方向，若不正确,请调整输入电源的相序。控制箱内具有自保持功能，当电动阀门开到位后，应自动停止，且开到位指示灯亮；再操作关向按钮，到位后，自动停止。在开关过程中，开、关向指示灯会闪亮。

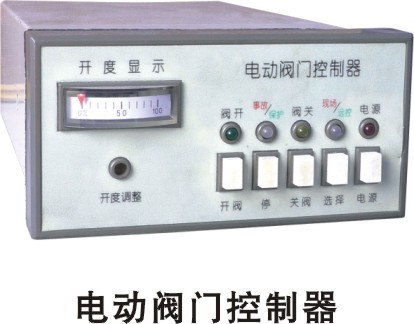

调试电动装置时，调节电动装置内开度指示器，须配合电动装置上的电位器，观看开度表的显示，一般在0-100之间显示（特殊的除外），可以配合控制箱的辅佐电位器调节。
安装与调试
1、将控制箱固定在支架上。

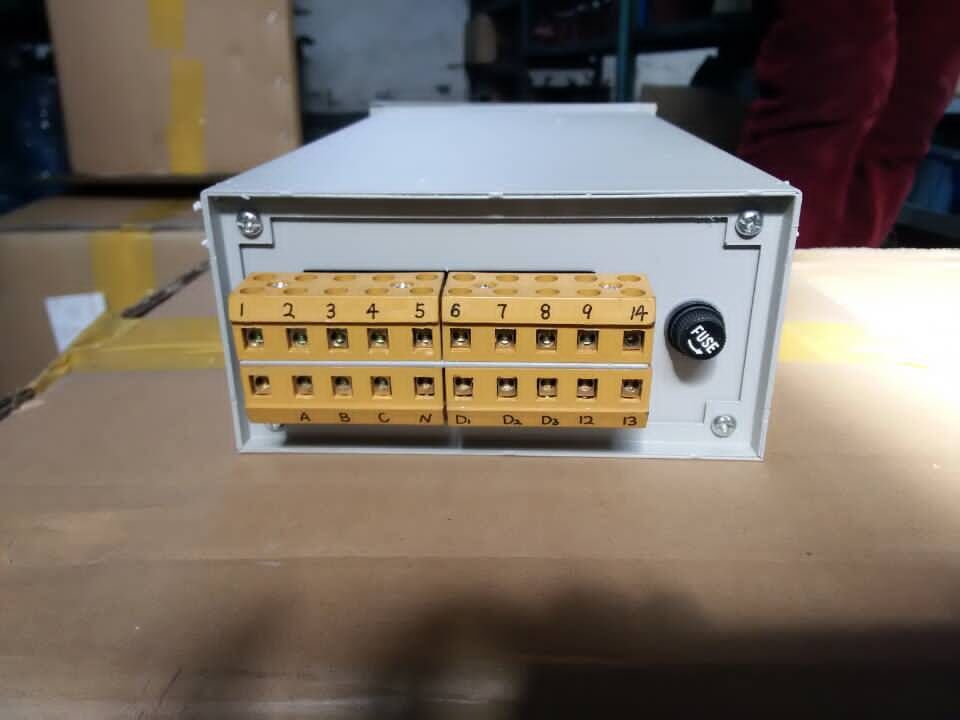

2、按控制箱电气原理图和电动装置接线图，用电缆按对应的端子号把控制箱和电动装置的端子连接起来。
3、把三相电源分别接到控制箱的L1 L2 L3 N端子上。
4、在阀门处于中间位置时，按“开”或“关”按钮，检查阀门的旋向是否与按钮一致，如不一致，必须调换输入电源
