品牌:济南五星
标准电压:380V
产地:山东
起订:1台
供应:5台
| 标准电压 | 380V |
|---|---|
| 产地 | 山东 |
| 电机功率 | 35W |
| 电源 | 380V |
| 类型 | 卧式平衡机 |
| 平衡精度 | 1 |
| 上市时间 | 2015年秋 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 品牌 | 济南五星 |
| 型号 | YYQ-100A |
| 准入认证 | ISO9001-2000 |
一、用途及特点

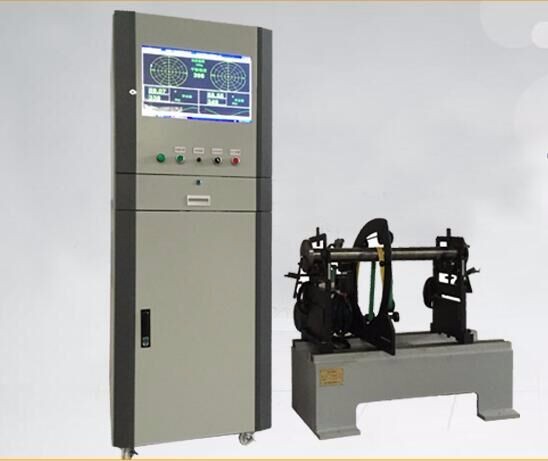

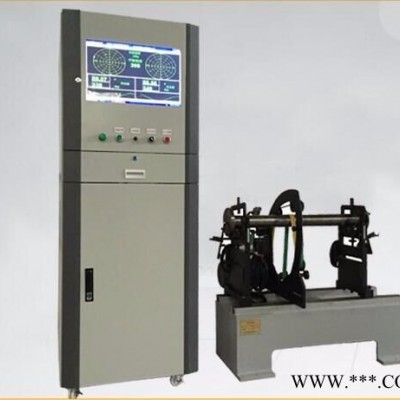

该系列是硬支承卧式动平衡机，采用滚轮支承，圈带拖动，普通型为双速电机驱动，“A”型为变频电机加变频器调速，由工业控制计算机进行数据处理，彩色屏幕实时显示不平衡量值、相位角和实时转速，床身均采用整体铸造,稳定性好。广泛应用在电动机、风机、柴油机、汽车配件、等行业，可在单面、双面，及多个校正面上进行平衡测量，适合轴类、盘类和重心外伸转子。具有效率高，精度准确，显示直观、质量可靠、维修方便的特点，软件备有普通工件和标准转子两种标定功能，克服了其他硬支承平衡机测量系统用户难以自行标定设备的缺陷，并有多种测量方法和功能供选择，可实现参数输入、预览、试验、结果存储、打印、操作全部采用汉化菜单结构，人机对话，自动提示。
二、功能
1、工业控制计算机 19英寸液晶彩色屏幕显示
2、Widows中英文系统双选择
3、配用GB-2000通用微机平衡测量系统
4、全自动程控放大模块
5、任意工件定标功能，任意角夹具补偿和工件信息存储
6、合格量显示，测量周期调整功能
7、信号自动放大与手动放大调整，信号自检，自动诊断
8、矢量图形、波形与不平衡量，同时显示
9、剩余不平衡量g与不平衡力距g cm、g mm可选择显示
可选功能
1、平衡角度自动跟踪功能
2、停车自动定位功能
3、矢量角度分解功能
4、床身可根据用户要求加长
5、支承轴颈可根据用户的要求加大
三、主要参数
| 规格
型号 | 工件质量范围kg | 工件直径mm | 两支承间距离mm | 轴径范围mm | 圈带拖动处的直径范围mm | 平衡转速r/min | 最小可达剩余不平衡量gmm/kg | 不平衡量减少率% | 电机功率kw | 调速方式 |
| RYQ-3 | 0.1-3 | Φ350 | 30-450 | Φ3-22 | ≤Φ150 | 400-10000 | ≤0.5 | ≥90 | 0.09 | 微型电机 |
| RYQ-10 | 1-10 | Φ500 | 30-600 | Φ5-60 | ≤Φ150 | 400-10000 | ≤0.5 | ≥90 | 0.18 | 微型电机 |
| YYQ-5 | 0.1-5 | Φ400 | 50-600 | Φ3-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.09 | 微型电机 |
| YYQ-16 | 0.3-16 | Φ500 | 60-600 | Φ5-40 | Φ15-150 | 400-5000 | ≤0.5 | ≥90 | 0.18 | 微型电机 |
| YYQ-50(A) | 1-50 | Φ900 | 80-800 | Φ8-70 | Φ18-250 | 300-5000（A:无级调速） | ≤0.5 | ≥90 | 0.75(A：0.75) | 单速电机(变频电机) |
| YYQ-100(A) | 2-100 | Φ900 | 80-1000 | Φ10-140 | Φ30-300 | 300-5000（A:无级调速） | ≤0.5 | ≥90 | 0.85/1.1(A：1.5) | 双速电机(变频电机) |
| YYQ-160(A) | 2-160 | Φ950 | 100-1400 | Φ10-180 | Φ30-300 | 300-2500（A:无级调速） | ≤0.5 | ≥90 | 0.85/1.1(A：1.5) | 双速电机(变频电机) |
| YYQ-300A | 5-300 | Φ1200 | 150-1500 | Φ20-180 | Φ30-450 | 300-2500无级调速 | ≤0.5 | ≥90 | 4.0 | 变频电机 |
| YYQ-500A | 10-500 | Φ1500 | 150-1500 | Φ20-240 | Φ40-500 | 300-2500无级调速 | ≤0.5 | ≥90 | 4.0 | 变频电机 |
| YYQ-1000A | 10-1000 | Φ1500 | 150-2600 | Φ20-240 | Φ40-650 | 180-2500无级调速 | ≤0.5 | ≥90 | 5.5 | 变频电机 |
| YYQ-1600A | 30-1600 | Φ1800 | 150-2600 | Φ20-240 | Φ40-800 | 180-2500无级调速 | ≤0.5 | ≥90 | 7.5 | 变频电机 |
| YYQ-3000A
| 100-3000 | Φ2000 | 150-2600 | Φ15-300 | Φ40-900 | 180-2500无级调速 | ≤0.5 | ≥90 | 11 | 变频电机 |
