| 材质 | 工具钢 |
|---|---|
| 测量范围 | 标准 |
| 产地 | 浙江 |
| 尺寸 | 标准 |
| 规格 | M16*5 |
| 精度 | 标准 |
| 净重 | 1 |
| 类型 | 螺纹量规 |
| 适用范围 | 检验各种精密零件的检验 |
| 颜色 | 黑色 |
| 执行质量标准 | 国标 |
| 品牌 | 星标 |
| 型号 | M16*5 |
| 加工定制 | 是 |

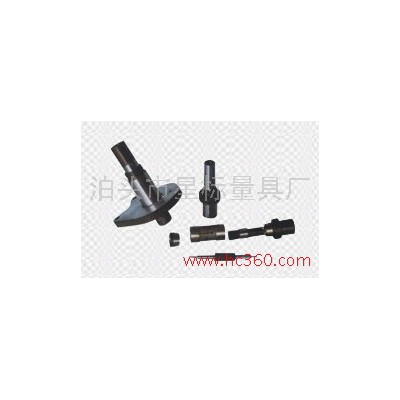

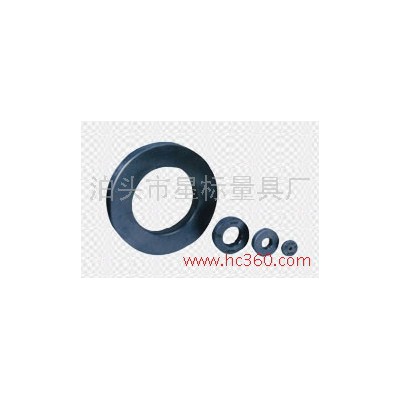

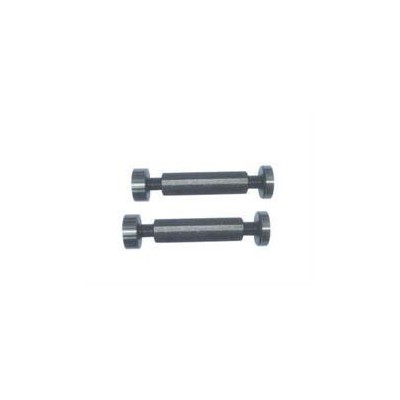

星标M16*5光滑塞规/光滑环规 产品规格：各种光滑塞规IT6级以上（含6级）直径1.6~320mm各种光滑环规，对表圈：直径φ8-400mm精度为±0.002
1、光滑塞规测量的标准条件：温度为20℃，测力为零。
2、检验工件**大实体尺寸（即孔为**小、轴为**大极限尺寸）的量规称通规。
检验工件**小实体尺寸（即孔为**大、轴为**小极限尺寸）的量规称止规。
3、符合极限尺寸判断原则（即泰勒原则）的量规如下：
星标M16*5光滑塞规/光滑环规/通规的测量面应是与孔或轴形状相对应的完整表面（通常称为全形量规），其尺寸等于工件的**大实体尺寸，且长度等于配合长度。
止规的测量面应是点状的，两测量面之间的尺寸等于工件的**小实体尺寸。
符合泰勒原则的量规，如在某些场合下应用不方便或有困难时，可在保证被检验工件的形状误差不致影响配合性质的条件下，使用偏离泰勒原则的量规。
4、用符合本标准的量规检验工件，如通规能通过，止规不能通过，则该工件应为合格品。
5、制造厂对工件进行检验时，操作者应该使用新的或者磨损较少的通规；检验部门应该使用与操作者相同形式，且已磨损较多的通规。
用户代表在用量规验收工件时，通规应接近工件的**大实体尺寸，止规应接近工件的**小实体尺寸。
6、用符合本标准的量规检验工件，如判断有争议，应该使用下述尺寸的量规解决；
通规应等于或接近工件的**大实体尺寸；
止规应等于或接近工件的**小实体尺寸。
