品牌:兴煤防爆
材质:ABS工程塑料
产地:温州
起订:1个
供应:1000个
发货:1天内
| 材质 | ABS工程塑料 |
|---|---|
| 产地 | 温州 |
| 接口 | 喇叭口 |
| 类型 | 防爆接线盒 |
| 适用范围 | 适用于煤矿井下有粉尘及气体危险的环境中用作通讯系统的电缆分线及连接之用 |
| 种类 | 二通接线盒 |
| 重量 | 0.5公斤 |
| 品牌 | 兴煤防爆 |
| 型号 | JHH-2 |

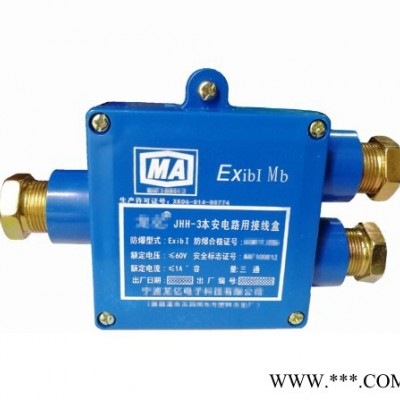

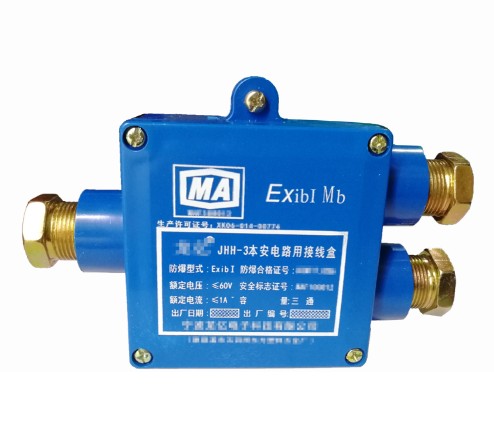

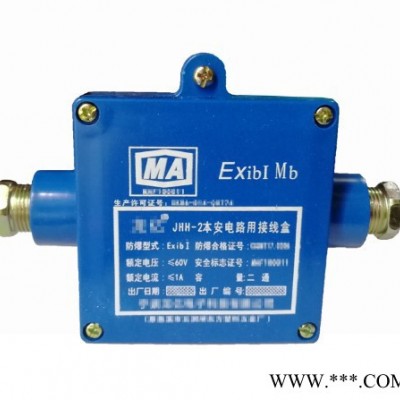

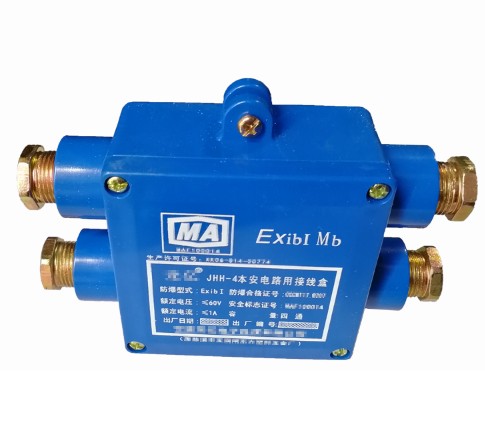

JHH-2本安电路用接线盒 JHH-3 JHH-4 矿用通讯接线盒 本安分线盒
产品说明：适用于煤矿井下有粉尘及气体危险的环境中用作通讯系统的电缆分线及连接之用。
产品结构：由盒盖、挡板、挡圈、密封圈、接线端子、内腔进孔、压紧螺母组成。其密封圈材质为氯丁橡胶，防水、防尘、隔爆效果好。
J代表：矿用电缆光缆组件及连接器件 HH代表矿用本安型接、分线盒规格：JHH系列 二通/三通/四通
名称：本安电路用电缆接线盒
技术参数：工作电压：≤60V 工作电流：≤1A 接触电阻：≤0.01Ω
适用范围：用于煤矿井下控制系统、通信系统本质安全线路的分线及汇接装置
接线用途：只适用于本安电路连接
订货须知：订货时须说明数量、规格及配接电缆型号
适用电缆外径（?）：6-12mm,特殊规格可定做
分线数：2通/3通/4通
材质：ABS阻燃抗静电塑料
额定容量：接点容量60V/1A DC
工作方式：连续，接触对为4对。
使用方法
根据使用电缆的对数，直径选择相应的接线盒。
接线盒拆箱后，应检查有无损坏现象，零件有无缺失。
接线盒应垂直悬挂在巷道的上部或固定在专用支架上。接线时先拧开引入装置的压紧螺母或压紧夹板，取下垫圈、密封圈，并套在相应电缆外径的适当位置，将电缆穿入引线装置内。剥开电缆，并根据连接位置把电缆接入芯线分扎成小把。两侧引入端的电缆要有适量的驰度，不得使用电缆头承力。根据要求连接关系，将电缆分别接入接线端子。
连接完毕后，拧紧压紧螺母和压紧夹板。盖上罩壳，注意垫好密封圈旋紧螺母。
接线时，如有极性要求时，应根据要求对应相接。安装时一定注意将喇叭口拧紧，胶皮圈选择合适的，不接线的口要封堵好，防止灰尘、水进入盒内。紧固螺丝要拧紧，盖子密封圈要压好，丢失的要补上。接线盒的检修和迁移都不得在带电情况下进行，必须在断电源后，按煤矿保安规程要求，用可靠手段放电后，才可打开盖子。
运输、贮存
产品在运输过程中，不应有剧烈的振动，冲击和倒放。
产品不得曝晒、雨淋并应存放在空气流通，温度不高于50℃，不低于-30℃和相对湿度不大于97%及无腐蚀性气体的环境中。
贮存
1产品应贮存于没有雨雪侵袭、良好的通风条件、空气中不含有酸碱等腐蚀性气体或粉尘的场所。
2存放期超过2年的产品出厂或使用前应逐台检修，更换锈蚀的元器件并重新进行出厂检验。
开箱及检查
1检查包装箱内巷道灯的数量、说明书、合格证、装箱是否相符安全。
2检查产品外观是否完好，标志齐全。
【温州兴煤防爆电器有限公司】生产JHH-2/JHH-3/JHH-4等系列本安电路用接线盒.
