品牌:鑫拓
开口:400mm
行程:200mm
供应:99999吨
发货:15天内
| 开口 | 400mm |
|---|---|
| 行程 | 200mm |
| 锁模方式 | 横行T型槽 |
| 操作方式 | 双手启动+脚踏开关 |
| 结构 | 四柱三板 |
| 压装方式 | 快速下压+慢速靠近工件 |
| 产品类型 | 全新 |
| 电机功率 | 3000w |
| 动力类型 | 液压 |
| 工作形式 | 锻压 |
| 规格 | 600*500mm |
| 控制形式 | 人工 |
| 类型 | 液压机 |
| 油箱容量 | 100L |
| 种类 | 压力机 |
| 重量 | 500Kg |
| 主电机功率 | 7.5kw |
| 柱数 | 四柱 |
| 布局形式 | 立式 |
| 品牌 | 鑫拓 |
| 型号 | XT-106KS |
| 加工定制 | 是 |

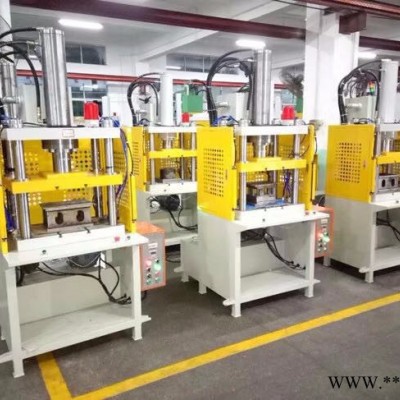

四柱液压机由主机及控制机构两大部分组成。油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动
本系列液压机是各类铝、镁合金压铸制品的毛边冲切及整形，塑料制品的整切；也适用于塑性材料的成形如板料的落料、拉伸等、是油压机普通型的升级产品, 采用先进的子母缸液压回路.无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率高速度,高出力,高环保的新一代液压冲床本机在压铸行业应用最为广泛。
四柱液压机特点
1，该系列油压机床以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流电源.
2，该系列设备以液体作为介质来传递能量, 采用先进的子母缸液压回路,油温低,空行程速度均在150MM/秒以上, 工进速度30 MM/秒以下,
3，设备待机,滑快上下移动时噪音均不超过75分贝.
4，采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.1MM以下.,
5，冲床具有废料吹气装配.并在下工作台中央开有废料落料槽.
6，冲床的冲切下止点位置一般通过压力开关,位置感应器进行控制.
7，具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
8，压力、行程、冲切速度、吹气时间、闭合高度客户均可自行调整,方便操作；
9，油压系统内置油箱底部,外观整洁,稳重。
四柱液压机参数：10t 20t 30t 50t 60T 80T 100T
| 型 號 Model | XT106K-20T | XT-106K-30T | XT-106K-40T | XT-106K-50T | XT-106K-60T | |
| 公稱壓力 | 20 | 30 | 40 | 50 | 60 | |
| Nominal force Out put (T) | ||||||
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| Maximum hydraulic working pressure(MPa) | ||||||
| 回 程 力 | 4 | 4.8 | 5.1 | 5.7 | 5.8 | |
| 回 程 力 | ||||||
| 機架台面距地面高度 E | 780 | 780 | 780 | 780 | 780 | |
| Height of table above floor (mm) | ||||||
| 最大开口距离 H | 400 | 500 | 500 | 500 | 500 | |
| Biggest operational height (mm) | ||||||
| 滑块（壓頭）最大行程 | 300 | 300 | 300 | 300 | 300 | |
| Maximum stroke of the ram (mm) | ||||||
| 工作台 | 左 右 L | 500 | 550 | 600 | 600 | 600 |
| 有效面积 | Left-right(mm) | |||||
| Dimensions of table | 前 后 W | 400 | 400 | 500 | 500 | 500 |
| Front-back(mm) | ||||||
| 滑块壓頭速度 | 下行速度 | ≥ 188 | ≥ 178 | ≥ 178 | ≥ 168 | ≥ 168 |
| speed of Down(mm/s) | ||||||
| 工作速度 | ≥ 19 | ≥ 16 | ≥ 14 | ≥ 13 | ≥ 12 | |
| Speed of slide | Work of speed (mm/s) | |||||
| 回程速度 | ≥ 125 | ≥ 125 | ≥ 116 | ≥ 120 | ≥ 145 | |
| speed of Returning(mm/s) | ||||||
| 主机轮廓尺寸 | 850×950×2130 | 850×950×2280 | 900×1050×2360 | 950×1100×2500 | 950×1100×2550 | |
| B × C × D | ||||||
| Overal dimensions of the machine (mm) | ||||||
| 功 率 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 | |
| | | |||||
四柱液压机操作规程，
1，设备动作：双手启动→油缸快速下压→感应到慢速接近开关→油缸慢速下压→保压计时→时间到→油缸快速回程到上限接近开关位置→动作完成。（接近开关、保压时间均可自由调整位置）
2，油压动力系统选用高压泵浦，油压回路特别设计，待机时能减少电力之消耗，以达省能源，性能稳定，低噪音，马力要求小，出力、速度、行程均可调整。
3，本机选用的是快速子母油压缸，两段速度，快速下行，慢速工进。在长时间运行时油温不易升高，压力稳定，下压行程、加压行程和回升行程均由限位开关控制。
4，安全设计周全，双手操作，设有手动及自动档，紧急按钮及上下模寸动，方便模具的安装及校正；安装有光电保护安全器；
5，本机配有下压计数器，能记录每日下压次数。
四柱液压机使用范围：（压铸品切边机，液压机，油压机，压铸品冲边机，液压切边机，切边机，铝制品冲边机，铝镁制品切边机）
本系列油压机是各类铝、镁合金压铸制品的毛边冲切及整形，塑料制品的整切；也适用于塑性材料的成形如板料的落料、拉伸等、是油压冲边机普通型的升级产品, 采用先进的子母缸液压回路.无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率高速度,高出力,高环保的新一代液压冲床本机在压铸行业应用最为广泛.
《压装客户群有；惠州格林精密五金件压装；龙岗鑫雅豪手机中板粗冲；东莞长安压铸液压切边；东莞旺鑫手机中板整形；》

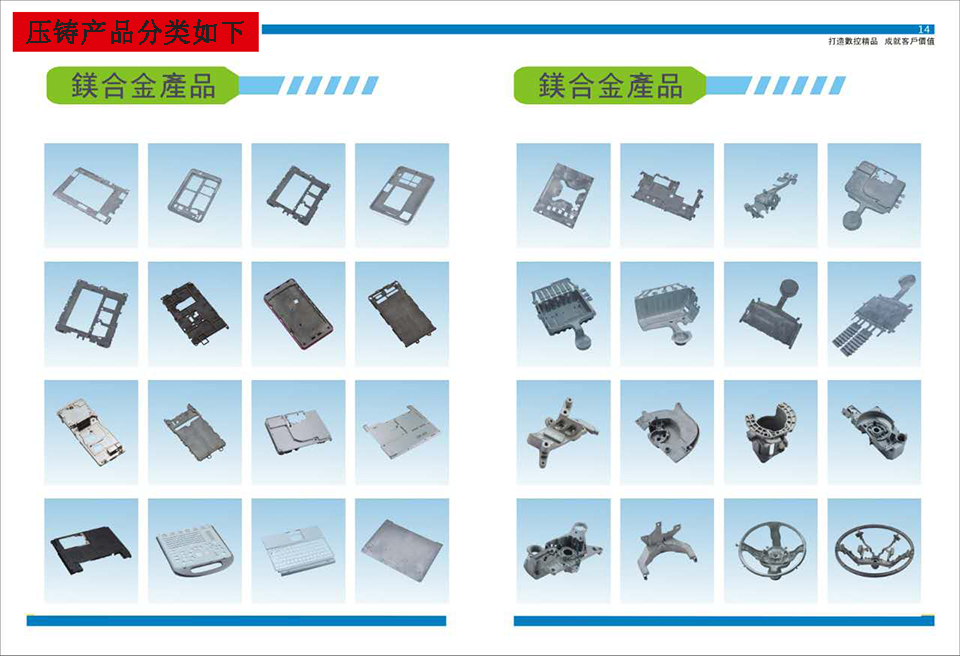

液压机冲边产品展示，
选择鑫拓的理由
该系列四柱液压机械出力范围有10tf.-200 tf 可选.(1tf=1000kgf=9.8KN)还可根据客户要求非标定制，欢迎你的来电
