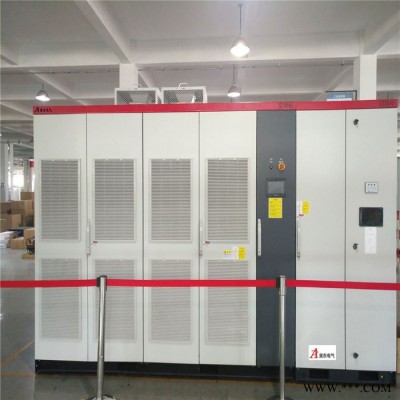

品牌:襄阳奥东
型号:AD-BPF-250
货号:AD-BPF-1
起订:1台
供应:100台
发货:30天内
| 型号 | AD-BPF-250 |
|---|---|
| 货号 | AD-BPF-1 |
| 订货号 | AD-BPF-6 |
| 产地 | 襄阳 |
| 原产国/地区 | 中国 |
| 应用范围 | 250-8000KW |
| 适配电机功率 | 500KW |
| 物料编号 | AD-BPF500/6 |
| 外形尺寸（宽x高x厚） | 2315*1100*2000 |
| 电源相数 | 三相 |
| 额定电流 | 150A |
| 额定电压 | 6KV |
| 额定容量 | 100 |
| 供电电压 | 6KV |
| 控制方式 | V/F闭环 |
| 滤波器 | 无 |
| 适用电机功率 | 100 |
| 外形尺寸 | 2315*1100*2000 |
| 营销方式 | 现货 |
| 输出电压调节方式 | PAM控制 |
| 外型 | 柜式 |
| 品牌 | 奥东电气 |
| 加工定制 | 是 |
| 系列 | 变频器 |
| 直流电源性质 | 电流型 |

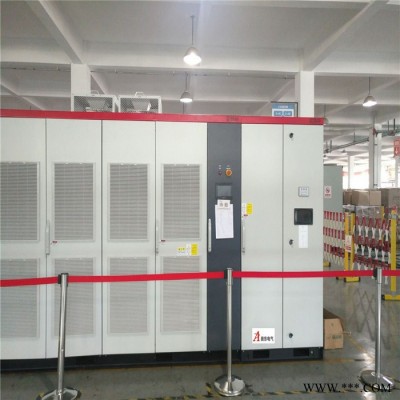

变频柜的作用 高压变频器 高压变频柜厂家 为您省时省力更省钱 国产变频器品牌 变频器制造厂家的型号是AD-BPF-500KW/10KV,AD表示奥东电气，BP表示交流电动机变频器，F:表示两象限高压变频器，500KW表示额定功率，10KV表示额定电压，以下高压变频器生产厂家为您介绍变频调速的工作原理。
变频调速系统主回路工作原理：高压变频系统配备旁路柜工频旁路由2个高压隔离开关组成，其中QF为用户高压开关柜原有的高压断路器，变频运行时K1和K2闭合，切换K2至变频运行位置，工频运行时，K1断开，K2闭合，切换至工频运行位置，当高压变频调速系统出现故障时，控制器自动跳开QF，操作员找开K1，切换K2至工频运行位置，可将电机转切至工频运行，此时变频调速系统从高压中隔离出来，便于检修，维护和调试，为了实现变频器故障的保护，高压变频对10KV开关进行联锁，一旦变频器故障，变频器跳开断路器，工频旁路时，变频器允许断路器合闸，撤消对QF合闸信号，使电机能正常通过断路器合闸工步启动，循环水泵变频调速节能改造主回路电气原理如上说明。
（技术咨询热线:0710-3231378 13476391968 乔工）
变频器系统原理：
AD-BPF系列高压变频调速系统的结构，由移相变压器、功率单元和控制器组成。6kV系列有15个功率单元，每5个功率单元串联构成一相，10kV系列有24个功率单元，每8个功率单元串联构成一相。图中给出了AD-BPF系列的系统结构。
适用范围：
发电行业： 锅炉给水泵、送风机、引风机、凝结水泵、增压风机、循环水泵、灰浆泵、压缩机、吸尘风机
石化、天然气：空气压缩机、引风机、管道泵、注水泵、给水泵、潜油泵、循环水泵、卤水泵、输油泵；
矿山：提升机、对旋风机、轴流风机、除垢泵、泥浆泵、渣浆泵、清水泵、进料泵、搅拌泵、除尘风机、排水泵、介质泵；
冶金行业： 除尘风机、高炉鼓风机、引风机、压缩风机、送风机、给水泵、送水泵、除鳞泵、转炉、电炉、高炉、除垢泵、制氧压缩机、SO2风机、冲渣机、压缩机；
水泥、建材： 生料研磨引风机、水泥磨风机、分选器风机、压力送风机、窑炉引风机、窑炉供风机、尾排风机、高温风机、磨煤机、除尘风机、循环风机；
市政行业： 加压泵、热水循环泵、污水泵、净水泵、供水泵、引风机、送风机；
轻工、化工： 加压泵、压缩机、轴流泵、软水泵、送水泵、鼓风机、引风机；
其他：风泵试验台、风洞试验装置。

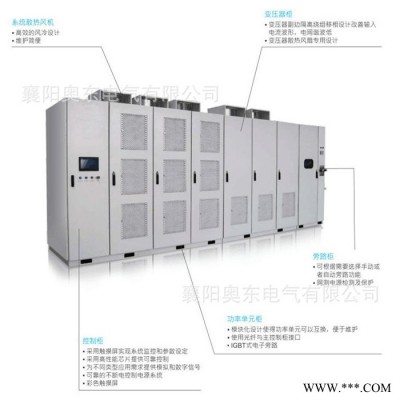

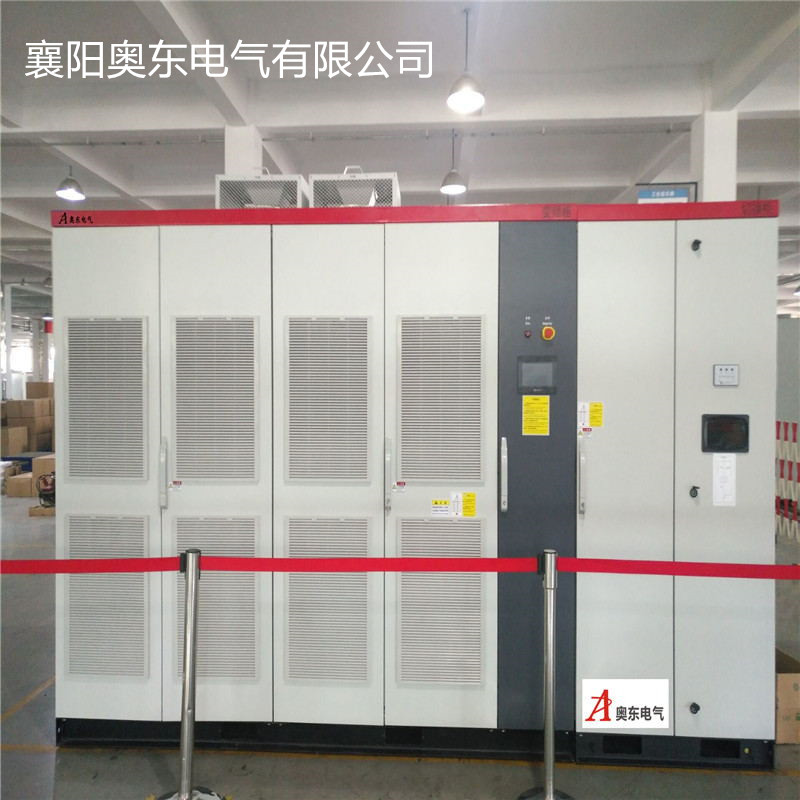

主要组件组成：

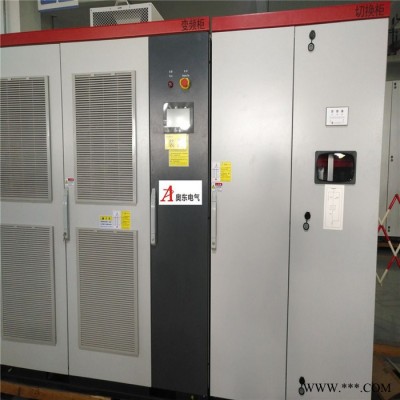

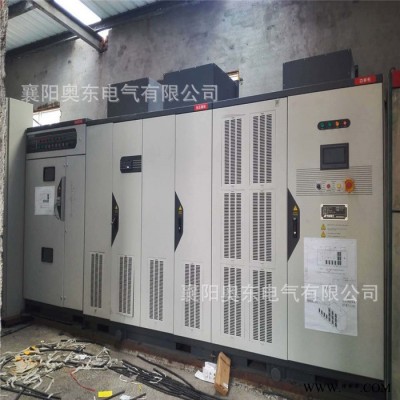

切换柜/接线柜：根据需要选用，切换柜在系统故障情况下将电机切换至工频电网，执行旁路功能，接线柜接入变频器输入输出线，无工频切换功能。
变压器柜：装有移相整流变压器，为各个功率单元提供交流输入电压。
功率柜：装有模块化设计的多个功率单元级联式的逆变主回路，向电机提供变频调速之后的输出电压。
控制柜：装有主控部件，控制变频调速系统的工作并处理通过采集获得的数据，具备各类数据通信和DCS控制接口功能。
输入侧结构：
输入侧由移相变压器(H级绝缘)给每个单元供电，每个功率单元都承受全部的电机电流、1/5（1/8）的相电压、1/15（1/24）的输出功率。15（24）个单元在变压器上都有自己独立的三相输入绕组。功率单元之间及变压器二次绕组之间相互绝缘。二次绕组采用延边三角形接法，目的是实现多重化，降低输入电流的谐波成分。15（24）个二次绕组分成三相位组。
根据功率、电压等级不同，功率单元数会有所变化，功率越大、电压等级越高单元数越多。
移相变压器的副边绕组分为三组，构成30（48）脉冲整流方式；这种多级移相叠加的整流方式可以大大改善网侧的电流波形，使其负载下的网侧功率因数接近1，输入电流谐波成分低。实测输入电流总谐波成分小于5%。
由于变压器副边绕组的独立性，使每个功率单元的主回路相对独立，类似常规低压变频器，便于采用现有成熟技术。
输出侧结构：
输出侧由每个单元的U、V输出端子相互串接而成星型接法给电机供电，通过对每个单元的PWM波形进行重组，可得到如图3-5所示的阶梯PWM波形。这种波形正弦度好，dv/dt小，可减少对电缆和电机的绝缘损坏，无须输出滤波器输出电缆长度可达1000米，电机不需要降额使用，可直接用于旧设备的改造；同时，电机的谐波损耗大大减少，消除了由此引起的机械振动，减小了轴承和叶片的机械应力。（技术咨询热线:0710-3231378 13476391968 乔工）
