| 产地 | 襄阳 |
|---|---|
| 是否进口 | 否 |
| 订货号 | XGN |
| 加工定制 | 是 |
| 货号 | 20180106 |
| 结构形式 | 柜式 |
| 额定电压 | 10（kV） |
| 额定频率 | 50（Hz） |
| 母线额定电流 | 150（A） |
| 产品认证 | CCC |
| 物料编号 | XGN2-12 |
| 是否跨境货源 | 否 |
| 品牌 | 奥东电气 |
| 型号 | XGN |
XGN系列高压开关柜,XGN2-12固定式高压开关柜用于3-10KV三相交流50HZ系统中作为接受和分配电能之用的户内成套配电设备。具有对电路控制保护和监测等功能。其母线系统为单母线及单母线带旁路母线，并可派生出双母线结构。XGN2-12开关柜符合**标准GB3906《3～35KV交流金属封闭开关设备》及IEC298标准的要求，并具有一套完善的性能可靠、功能齐全、结构简单、操作方便的机械式防误闭锁装置，简便而有效的达到两部提出的“五防”闭锁功能的要求。
一、环境条件
1、环境温度：上限十40℃，下限－25℃；
2、海拔高度不超过1000m；
3、相对湿度：日平均值不大于95％；月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2Kpa；月平均值不大于1.8Kpa；
5、地震烈度不超过8度；
6、没有火灾**危险、严重污秽、化学腐蚀及剧烈振动的场所；
7、在使用环境不能完全满足上述条件时，产品也可采取抗湿热、防腐蚀等技术手段来适应特殊的环境。

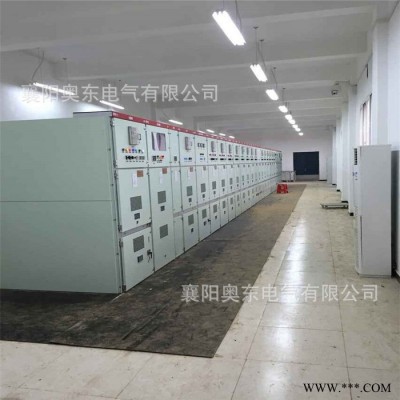

二、产品图片
三、性能特点
1、体积小、占地少；
2、机械强度高、重量轻、外形美观、使用寿命长；
可靠“五防”闭锁功能
1) 防止误分、合断路器；
2) 防止带负荷分、合隔离开关；
3) 防止带电挂（合）接地线（接地开关）；
4）防止带地线送电，也**是防止带接地线（接地开关）合断路器（隔离开关）；
5）防止误入带电间隔。
四、选型表
型 号 | 额定电流（A） | 额定电压（KV） | 外形尺寸W×D×H（mm） |
XGN2-3 | 630-3150 | 3 | 1120×1260×2650 |
XGN2-6 | 6 | 1120×1260×2650 | |
XGN2-10 | 10 | 1120×1260×2650 |
五、订货需知
1、当电机输出功率由于与功率因数等原因有关时，奥东电气会根据您的具体要求特别订制选型，以上型号对应电机功率数据仅供参考，实际以用户电机铭牌的实际参数为准，电机额定电流临界或重负载时，可选高一个规格的选型。
2、电压等级涵盖规格3-15KV，请提供对元器件的要求，如带不带综保，真空断路器选用什么器牌，是独立柜还是并柜，有没有具体图纸等。
3、超出以上规格范围请与奥东电气有限公司联系，我公司根据要求另行设计。
六、售后服务承诺：
1、免费指导安装调试及操作维修培训。
2、咨询和做方案半小时内给予明确答复。
3、现场服务时效：省内24小时，省外48~72小时，节假日不休。
4、服务态度热情周到，调试维护及时完善。
XGN高压开关柜，高压开关运行柜，高压出线柜，高压进线柜，计量柜，PT柜等，奥东电气专业生产KYN28经济型高压开关柜，可以是配套软启动柜独立运行的柜子，也可以是与计量柜，PT柜等并柜的KYN28高压开关柜，提供专业的设计方案和服务。
