别名:过孔导电滑环
适用机械:360°旋转机械设备
起订:1件
供应:200件
| 别名 | 过孔导电滑环 |
|---|---|
| 适用机械 | 360°旋转机械设备 |
| 材质 | 不锈钢 |
| 产地 | 广东 |
| 产品认证 | CE/CT |
| 公称直径 | 100 |
| 规格 | 1-100路可选或更多 |
| 适用范围 | 各类机械设备 |
| 寿命 | 3年 |
| 连接型式 | 点连接 |
| 品牌 | 翔运达 |
| 型号 | STH-T100 |
| 加工定制 | 是 |
| 起批量 | 1 |

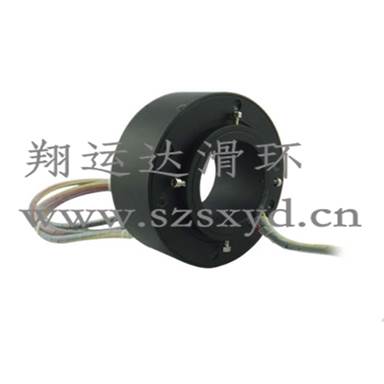

STH-T100过孔导电滑环
通 路 数: 1-100路可选或更多
功能说明：
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、InterBus,Can-Bus,Profibus,RS422,RS485,PLC控制, 数字/模拟视频、数字音频、千兆以太网、重量传感器信号及电力的接续。
外形尺寸图纸：
中国专业滑环生产厂家 www.szsxyd.cn
技术指标：
| 电气性能 | |||
| 项 目 | 参 数 |
| |
|
| 功率 | 信号 |
|
| 额定电压 | 380VAC/DC或更高 | 240VAC/DC |
|
| 导线规格 | UL 镀锡铁氟龙 | 镀银铁氟龙 |
|
| 绝缘电阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC |
|
| 额定电流 | 10A每路或信号混合(最高可达100A/路) |
| |
| 耐压强度 | 两路之间≥1000V@50Hz |
| |
| 电气噪音 | 最大100mΩ@6VDC,电流50mA,转速5rpm/min |
| |
| 机械性能 |
| ||
| 通路数 | 1--100路可选或更多 |
| |
| 工作转度 | 600rpm |
| |
| 工作温度 | -40℃~ +80℃ |
| |
| 工作湿度 | 65%RH 或更高 |
| |
| 触点材料 | 金---银 |
| |
| 导线长度 | 标准 200mm |
| |
| 壳体材料 | 铝合金 |
| |
| 力矩 | ≤10g·m (参考值) |
| |
| 防护等级 | IP51 或更高 |
| |
应用领域：
| 旋转工作盘的信号和电流混合 | 机器人精密动态检测仪器 |
| 电阻切割机 | 智能动态玩具 |
| 水平镀铜生产线 | 智能家电 |
| 旋转舞台 | 单晶炉 |
| 电缆卷筒 | 反应釜 |
| 圆形针织机 | 葡萄糖灌装生产设备 |
| 染色设备 | 药液灌装设备 |
| 机械手臂 | 啤酒生产设备 |
| 风力发电机 | 路桥机械 |
| 包装机 | 航空设备 |
中国专业滑环生产厂家 www.szsxyd.cn
型号选用说明：
| 产品型号 | 功率(10A、15A) | 信号S(2A) | 总通路 | L--滑环长度(mm) |
| STH100-0210 | 2 | --- | 2 | 48 |
| STH100-02s | --- | 2 | 2 | 48 |
| STH100-0310 | 3 | --- | 3 | 52 |
| STH100-03s | --- | 3 | 3 | 52 |
| STH100-0410 | 4 | --- | 4 | 56 |
| STH100-04s | --- | 4 | 4 | 56 |
| STH100-0210-02s | 2 | 2 | 4 | 56 |
| STH100-0610 | 6 | --- | 6 | 64 |
| STH100-06s | --- | 6 | 6 | 64 |
| STH100-0210-04s | 2 | 4 | 6 | 64 |
| STH100-0810 | 8 | --- | 8 | 72 |
| STH100-1810-06s | 18 | 6 | 24 | 136 |
| STH100-1210-12s | 12 | 12 | 24 | 136 |
| STH100-0610-18s | 6 | 18 | 24 | 136 |
| STH100-3010 | 30 | --- | 30 | 160 |
| STH100-30s | --- | 30 | 30 | 160 |
| STH038-1810-12s | 18 | 12 | 30 | 160 |
| STH038-1210-18s | 12 | 18 | 30 | 160 |
| STH100-0610-24s | 6 | 24 | 30 | 160 |
| STH100-3610 | 38 | --- | 36 | 184 |
| STH100-36s | --- | 36 | 36 | 184 |
| STH100-2410-12s | 24 | 12 | 36 | 184 |
| STH100-1210-24s | 12 | 24 | 36 | 184 |
| STH100-0610-30s | 6 | 30 | 36 | 184 |
| STH100-48s | --- | 48 | 48 | 232 |
| STH100-56s | --- | 56 | 56 | 264 |
| STH100-60s | --- | 60 | 60 | 280 |
| STH100-72s | --- | 72 | 72 | 328 |
| STH100-80s | --- | 80 | 80 | 360 |
| STH100-100s | --- | 100 | 100 | 440 |
