| 别名 | 导电滑环 |
|---|---|
| 适用机械 | 360°旋转机械设备 |
| 材质 | 不锈钢 |
| 公称直径 | 50 |
| 规格 | 1-100路可选或更多 |
| 适用范围 | 机械设备 |
| 寿命 | 3年 |
| 连接型式 | 点连接 |
| 品牌 | 翔运达 |
| 型号 | SNH050过孔导电滑环 |
| 加工定制 | 是 |
飞SNH050过孔导电滑环
过孔直径: 50mm
通 路 数: 1-100路可选或更多
功能说明：
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、InterBus,Can-Bus,Profibus,RS422,RS485,PLC控制, 数字/模拟视频、数字音频、千兆以太网、重量传感器信号及电力的接续。

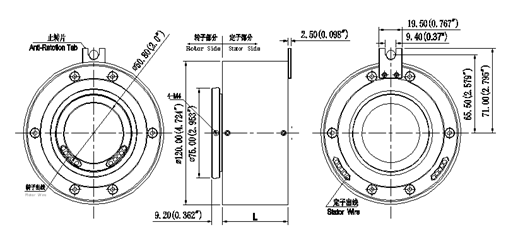

外形尺寸图纸：
技术指标：
电气性能 | |||
项 目 | 参 数 | ||
功率 | 信号 | ||
额定电压 | 380VAC/DC或更高 | 240VAC/DC | |
导线规格 | UL 镀锡铁氟龙 | 镀银铁氟龙 | |
绝缘电阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC | |
额定电流 | 10A每路或信号混合 | ||
耐压强度 | 两路之间≥1000V@50Hz(最高可达50A/路) | ||
电气噪音 | 最大100mΩ@6VDC,电流50mA,转速5rpm/min | ||
机械性能 | |||
通路数 | 1--100路可选或更多 | ||
工作转度 | 600rpm | ||
工作温度 | -40℃~ +80℃ | ||
工作湿度 | 65%RH 或更高 | ||
触点材料 | 金---银 | ||
导线长度 | 标准 200mm | ||
壳体材料 | 铝合金 | ||
力矩 | ≤10g·m (参考值) | ||
防护等级 | IP51 或更高 | ||
型号选用说明：
产品型号 | 功率(10A、15A) | 信号S(2A) | 总通路 | L--滑环长度(mm) |
SNH050-0210 | 2 | --- | 2 | 36 |
SNH050-0220 | 2 | --- | 2 | 36 |
SNH050-02s | --- | 2 | 2 | 36 |
SNH050-0310 | 3 | --- | 3 | 40 |
SNH050-0320 | 3 | --- | 3 | 40 |
SNH050-03s | --- | 3 | 3 | 40 |
SNH050-0410 | 4 | --- | 4 | 44 |
SNH050-0420 | 4 | --- | 4 | 44 |
SNH050-04s | --- | 4 | 4 | 44 |
SNH050-0210-02s | 2 | 2 | 4 | 44 |
SNH050-0610 | 6 | --- | 6 | 52 |
SNH050-0620 | 6 | --- | 6 | 52 |
SNH050-06s | --- | 6 | 6 | 52 |
SNH050-0210-04s | 2 | 4 | 6 | 52 |
SNH050-0410-02s | 4 | 2 | 6 | 52 |
SNH050-1210 | 12 | --- | 12 | 76 |
SNH050-1220 | 12 | --- | 12 | 76 |
SNH050-12s | --- | 12 | 12 | 76 |
SNH050-0610-06s | 6 | 6 | 12 | 76 |
SNH050-1810 | 18 | --- | 18 | 100 |
SNH050-1820 | 18 | --- | 18 | 100 |
SNH050-18s | --- | 18 | 18 | 100 |
SNH050-0610-12s | 6 | 12 | 18 | 100 |
SNH050-1210-06s | 12 | 6 | 18 | 100 |
SNH050-2410 | 24 | --- | 24 | 124 |
SNH050-2420 | 24 | --- | 24 | 124 |
SNH050-24s | --- | 24 | 24 | 124 |
SNH050-1210-12s | 12 | 12 | 24 | 124 |
SNH050-0610-18s | 6 | 18 | 24 | 124 |
SNH050-3010 | 30 | --- | 30 | 148 |
SNH050-30s | --- | 30 | 30 | 148 |
SNH050-1810-12s | 18 | 12 | 30 | 148 |
SNH050-1210-18s | 12 | 18 | 30 | 148 |
SNH050-0610-24s | 6 | 24 | 30 | 148 |
SNH050-3610 | 36 | --- | 36 | 172 |
SNH050-36s | --- | 36 | 36 | 172 |
SNH050-2410-12s | 24 | 12 | 36 | 172 |
SNH050-1210-24s | 12 | 24 | 36 | 172 |
SNH050-0610-30s | 6 | 30 | 36 | 172 |
SNH050-48s | --- | 48 | 48 | 220 |
SNH050-56s | --- | 56 | 56 | 252 |
SNH050-60s | --- | 60 | 60 | 268 |
SNH050-72s | --- | 72 | 72 | 316 |
SNH050-80s | --- | 80 | 80 | 348 |
SNH050-100s | --- | 100 | 100 | 430 |
应用领域：
旋转工作盘的信号和电流混合 | 机器人精密动态检测仪器 |
电阻切割机 | 智能动态玩具 |
水平镀铜生产线 | 智能家电 |
旋转舞台 | 单晶炉 |
电缆卷筒 | 反应釜 |
圆形针织机 | 葡萄糖灌装生产设备 |
染色设备 | 药液灌装设备 |
机械手臂 | 啤酒生产设备 |
旋转灯箱 | 奶制品生产设备 |
手术灯 | 钻井设备 |
旋转镀银生产线 | 直升飞机 |
旋转摄像机 | 雷达通讯设备 |
包装机 | 航空设备 |
热滚轮 | 坦克 |
压模机 | 旋转门 |
绕线机 | 游乐设施 |
LED广告灯 | 生产流水线 |
风力发电机 | 路桥机械 |
管内摄像机 | 盾构机 |
