| 材料 | 不锈钢 |
|---|---|
| 产地 | 广东 |
| 规格 | T080 |
| 输出信号 | 数字型 |
| 制造商 | 深圳市翔运达电子科技有限公司 |
| 制作工艺 | 集成 |
| 品牌 | 翔运达 |
| 型号 | STH-T080过孔导电滑环 |
| 系列 | 过孔导电滑环 |
| 制造商零件编号 | STH-T080 |
| 其它名称 | 旋转连通 |
STH-T080过孔导电滑环
通 路 数: 1-100路可选或更多
功能说明：
用于任何旋转体的微小电压、高频、EMF、热电偶、电脑信号、Strain gauge、电流、Inter Bus,Can-Bus,Profibus,RS422,RS485,PLC控制, 数字/模拟视频、数字音频、千兆以太网、重量传感器信号及电力的接续。
外形尺寸图纸：
中国专业滑环生产厂家 www.szsxyd.cn

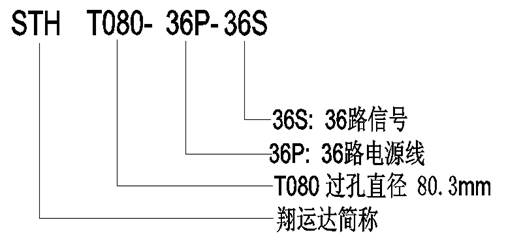

选型说明:
技术指标：
| 电气性能 | |||
| 项 目 | 参 数 |
| |
|
| 功率 | 信号 |
|
| 额定电压 | 380VAC/DC或更高 | 240VAC/DC |
|
| 导线规格 | UL 镀锡铁氟龙 | 镀银铁氟龙 |
|
| 绝缘电阻 | ≥1000MΩ@ 500VDC | ≥500MΩ@ 500VDC |
|
| 额定电流 | 10A每路或信号混合(最高可达80A/路) |
| |
| 耐压强度 | 两路之间≥1000V@50Hz |
| |
| 电气噪音 | 最大100mΩ@6VDC,电流50mA,转速5rpm/min |
| |
| 机械性能 |
| ||
| 通路数 | 1--100路可选或更多 |
| |
| 工作转度 | 300rpm |
| |
| 工作温度 | -40℃~ +80℃ |
| |
| 工作湿度 | 65%RH 或更高 |
| |
| 触点材料 | 金---银 |
| |
| 导线长度 | 标准 200mm |
| |
| 壳体材料 | 铝合金 |
| |
| 力矩 | ≤10g·m (参考值) |
| |
| 防护等级 | IP51 或更高 |
| |
中国专业滑环生产厂家 www.szsxyd.cn
型号选用说明：
| 产品型号 | 功率(10A、15A) | 信号S(2A) | 总通路 | L--滑环长度(mm) |
| STH080-0210 | 2 | --- | 2 | 42 |
| STH080-0220 | 2 | --- | 2 | 42 |
| STH080-02s | --- | 2 | 2 | 42 |
| STH080-0310 | 3 | --- | 3 | 46 |
| STH080-0610-06s | 6 | 6 | 12 | 82 |
| STH080-1810 | 18 | --- | 18 | 106 |
| STH080-1820 | 18 | --- | 18 | 106 |
| STH080-18s | --- | 18 | 18 | 106 |
| STH080-0610-12s | 6 | 12 | 18 | 106 |
| STH080-1210-06s | 12 | 6 | 18 | 106 |
| STH080-2410 | 24 | --- | 24 | 130 |
| STH080-2420 | 24 | --- | 24 | 130 |
| STH080-24s | --- | 24 | 24 | 130 |
| STH080-1210-12s | 12 | 12 | 24 | 130 |
| STH080-0610-18s | 6 | 18 | 24 | 130 |
| STH080-3010 | 30 | --- | 30 | 154 |
| STH080-30s | --- | 30 | 30 | 154 |
| STH080-1810-12s | 18 | 12 | 30 | 154 |
| STH080-1210-18s | 12 | 18 | 30 | 154 |
| STH080-0610-24s | 6 | 24 | 30 | 154 |
| STH080-3610 | 36 | --- | 36 | 178 |
| STH080-36s | --- | 36 | 36 | 178 |
| STH080-2410-12s | 24 | 12 | 36 | 178 |
| STH080-1210-24s | 12 | 24 | 36 | 178 |
| STH080-48s | --- | 48 | 48 | 226 |
| STH080-56s | --- | 56 | 56 | 258 |
| STH080-60s | --- | 60 | 60 | 274 |
| STH080-72s | --- | 72 | 72 | 322 |
| STH080-80s | --- | 80 | 80 | 354 |
| STH080-100s | --- | 100 | 100 | 434 |
中国专业滑环生产厂家 www.szsxyd.cn
应用领域：
| 旋转工作盘的信号和电流混合 | 机器人精密动态检测仪器 |
| 电阻切割机 | 智能动态玩具 |
| 水平镀铜生产线 | 智能家电 |
| 旋转舞台 | 单晶炉 |
| 电缆卷筒 | 反应釜 |
| 手术灯 | 钻井设备 |
| 旋转镀银生产线 | 直升机 |
| 旋转摄像机 | 雷达通讯设备 |
| 包装机 | 航空设备 |
| 热滚轮 | 坦克 |
| 压模机 | 旋转门 |
| 绕线机 | 游乐设施 |
| LED广告灯 | 生产流水线 |
| 风力发电机 | 路桥机械 |
| 管内摄像机 | 盾构机 |
| 全钻仪 | 吊装起重设备 |
| 高速球 | 桩工机械 |
