加工定制:是
类型:电子仪表盒
起订:1件
供应:1000件
| 加工定制 | 是 |
|---|---|
| 类型 | 电子仪表盒 |
| 材质 | 金属 |
| 外形尺寸 | 130*65（mm） |
| 适用范围 | 称重传感器外置放大器 |
| 输入 | 20mv |
| 防护等级 | Ip65 |
| 输出 | 0-5、0-10v |
| 品牌 | 启励传感 |
| 型号 | 变速器外壳 |
技术参数
技术指标 | 技术指标 | 单位 |
输入 | 0-20 | mV |
输出 | 0-5/0-10 | V |
| 4-20 | mA |
精度 | ±0.1 | %F•S |
供电电压 | 12、24 | VDC |
防护等级 | Ip65 |
|
特点与用途

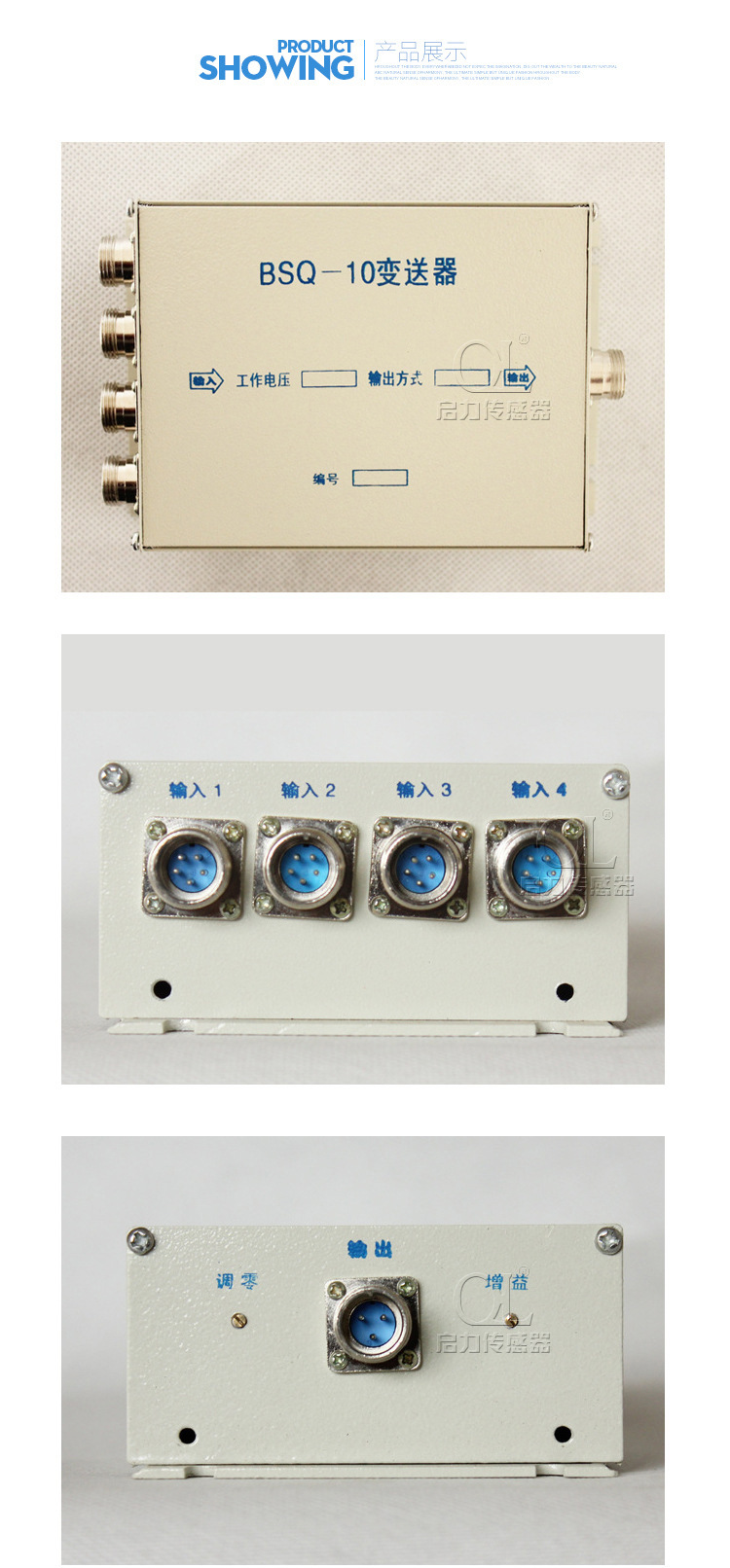

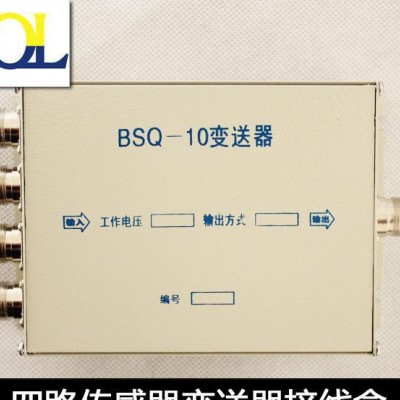

BSQ-10多路变送器。各路传感器可独立纠偏；拥有电源浪涌保护；输入反保护盒输出保护；电流/电压输出形式。
接线：红-电源 黑-共负 绿-信号
1. 调试方法：将BSQ-2变送器盒打开，即可看到两只灰色可调电容器。其中R5K为调零，R100Ω为增益调整电位器。
2. 接线方式：将输入端为传感器接线，其中红线——传感器电源正
黑线——传感器电源负
绿线——传感器信号正
白线——传感器信号负
3. 输出端接线：红线——12VDC或24VDC
黑线——0V
绿线——0-5V、0-10V、0-10mA、0-20mA、4-20Ma
4. 注意事项：不能把变送器输出端的电源线和信号线接反，如若接反，将导致变送器烧毁，
敬请注意！

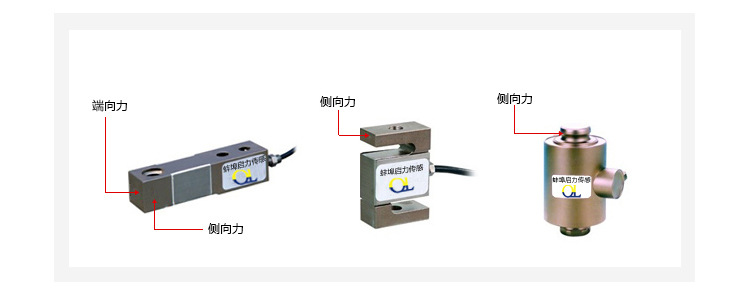

▉ 侧向力

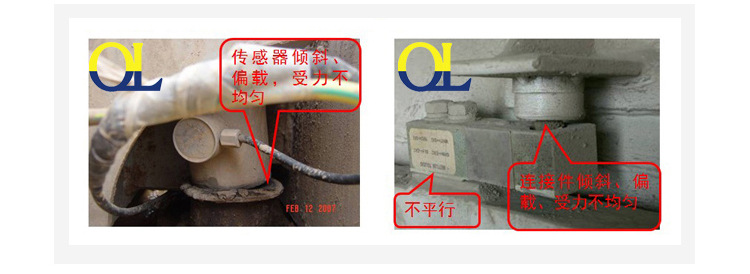

-传感器安装位置不准确以及热胀冷缩等原因导致存在水平力引起的
▉ 故障隐患
-称量不准，数据缓慢移动，严重影响传感器计量精度
■

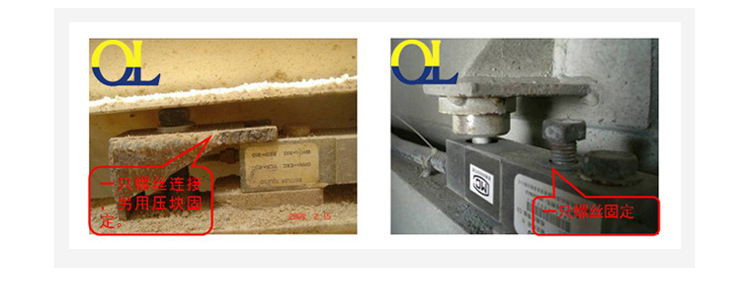

■ 严禁在安装传感器时，少装禁锢螺栓。
■ 紧固螺栓旋入安装孔的深度应≥螺栓螺纹直径的1.5倍
■ 故障隐患：
-称量数据缓慢移动，计量精度下降，缩短螺栓、传感器使用寿命，甚至可能造成安全事故
-螺栓螺纹会拉伸、变形，甚至可能造成安全事故。
称重传感器安装严禁电焊
■ 传感器安装时，严禁采用电焊方式。
-称重设备需要电焊时**将传感器取下与设备分离。
-如传感器不能与设备分离，电焊前需确保设备有良好接地。
■ 故障隐患：
-如果有大电流通过传感器会导致内部电路或电子元器件烧毁。
