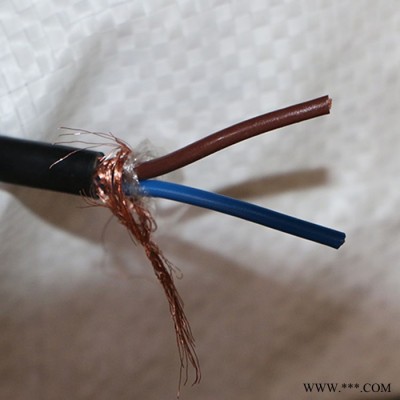

【亚奇】专业生产 RVV系列控制电缆控制电缆厂家欢迎来司实地考察

产品：	浏览次数：699【亚奇】专业生产 RVV系列控制电缆控制电缆厂家欢迎来司实地考察
品牌：	亚奇
产品认证：	ISO9001-2000
接口类型：	安防
单价：	5.50元/米
最小起订量：	1 米
供货总量：	100000 米
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2021-12-18 15:24

详细信息

产品系列

局用交换机电缆

产品说明：主要用于程控交换机设备间、交换局内的总配线架与交换局用户电路板音频线之间的连接，也可用作通信设备之间连接。导体直径分为0.4-0.5两种

绝缘聚氯乙烯和聚乙烯，绝缘外表有色环标识就，护套PVC 主要型号及使用场合：

型号

含义

使用场合

SBVV(P)

聚氯乙烯绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆

适用音频传输

SBPAVP

尼龙绝缘聚氯乙烯护套程控交换机电缆

适用音频传输

SBYV(P)-B

聚烯烃绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆

最高传输频率20MHz

SBYV(P)-C

聚烯烃绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆

最高传输频率 30MHz

主要电气性能： SBPAV电缆主要电气性能

序号	项目	单位	指标
序号	项目	单位	0.40mm	0.50mm
1	导体直流电阻（+23℃）, 最大值	Ω/km	151.8	98.2
2	线对直流电阻不平衡最大值/平均值	%	≤2.5/1.5	≤2.5/1.5
3	绝缘电阻(DC 100V-500V) +23℃ 相对湿度50%，单芯—总芯、地 +40℃ 相对湿度95%，单芯—总芯、地	MΩ·km	≥10 ≥0.1	≥10 ≥0.1
4	介电强度（DC,3s）芯--芯芯—屏(屏蔽型电缆)	kV	0.75 0.75	0.75 0.75
5	工作电容(800Hz或1kHz) +23℃ 相对湿度20%% 非屏蔽型电缆屏蔽型电缆 +23℃ 相对湿度65% 非屏蔽型电缆屏蔽型电缆	nF/km	≤85 ≤120 ≤105 ≤150	≤85 ≤120 ≤105 ≤150
6	近端串音衰减(+23℃ 相对湿度65%) 相邻层间或同层内线对的全部组合 772kHz/1024kHz 最小	dB	59/57
7	线对间电容不平衡	pF/km	≤300	≤300

SBVV(P)、SBYV（P）系列电缆主要电气性能

序号	项目		单位	技术指标
				0.40mm	0.50mm
1	导体直流电阻（+23℃）, 最大值		Ω/km	151.8	98.2
2	线对直流电阻不平衡最大值/平均值		%	≤2.5/1.5	≤2.5/1.5
3	绝缘电阻(DC 100-500V) +23℃，单芯—总芯、地		MΩ·km
	SBVV(P)/ SBYV(P)			≥500/5000	≥500/5000
	+70℃，单芯—总芯、地 SBVV(P)			≥1	≥1
4	介电强度(DC 3s) 芯-芯芯-屏（屏蔽型电缆）		kV	2.0 3.0	2.0 3.0
5	工作电容(800Hz或1kHz)		nF/km	≤104 ≤58	≤104 ≤58
	SBVV(P)
	SBYV(P)
6	对地电容不平衡 (屏蔽型电缆) SBVVP SBYVP(平均值/最大)		pF/km	80%数据≤1500 100%数据≤3000 570/2630
7	特性阻抗	SBVV(P)(1MHz～2MHz)	Ω	100±15
		SBYV(P)-B(1MHz～20MHz)
		SBYV(P)-C(1MHz～30MHz)
8	拟合阻抗	SBYV(P)-B(1MHz～20MHz)	Ω	下限95 上限
		SBYV(P)-C(1MHz～30MHz)
9	结构回波损耗	SBYV(P)-B(1MHz～20MHz)	Ω	≥23
		SBYV(P)-C 1MHz～20MHz 20MHz～30MHz		≥23 ≥
10	固有衰减 (23℃)	SBVV(P)1024kHz(平均最大值)	dB/100m	3.5		3.2
		SBYV(P)-B 1MHz～20MHz		0.4系列:≤2.56f1/2+0.054f+0.071/f1/2 0.5系列:≤2.05f1/2+0.043f+0.057/f1/2
		SBYV(P)-C 1MHz～30MHz
11	近端串音衰减功率和	SBVV(P)（1MHz）	dB	≥42
		SBYVP-B（1 MHz -20MHz）		≥56.3-15lgf
		SBYVP-C（1 MHz -20MHz）		≥62.3-15lgf
12	远端串音防卫度功率和	SBVV(P)（1MHz）	dB/100m	≥41
		SBYV(P)-B（1 MHz -20MHz）		≥55-20lgf
		SBYV(P)-C（1 MHz -20MHz）		≥64-20lgf
注: 1.公式中f为频率,单位MHz. 2.表中第8、9项仅在第7项不合格时才考核，如果这两项合格则不考核第7项。
