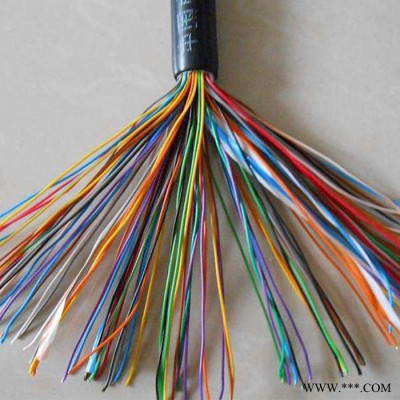

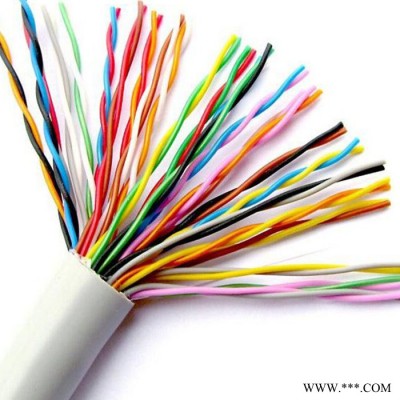

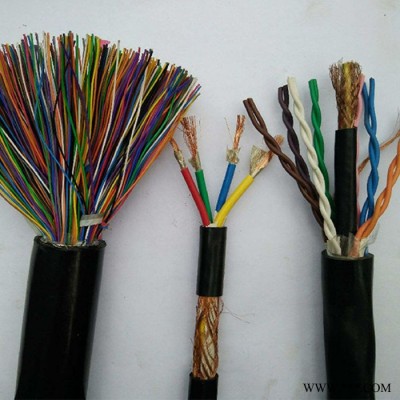

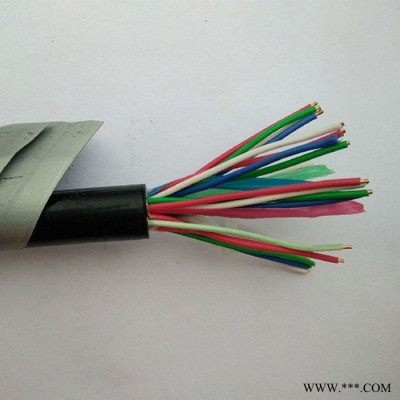

| 产品说明：主要用于程控交换机设备间、交换局内的总配线架与交换局用户电路板音频线之间的连接，也可用作通信设备之间连接。导体直径分为0.4-0.5两种 绝缘聚氯乙烯和聚乙烯，绝缘外表有色环标识就，护套PVC 主要型号及使用场合： | 型号 | 含义 | 使用场合 | | SBVV(P) | 聚氯乙烯绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆 | 适用音频传输 | | SBPAVP | 尼龙绝缘聚氯乙烯护套程控交换机电缆 | 适用音频传输 | | SBYV(P)-B | 聚烯烃绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆 | 最高传输频率20MHz | | SBYV(P)-C | 聚烯烃绝缘（铝箔屏蔽）聚氯乙烯护套程控交换机电缆 | 最高传输频率 30MHz | 主要电气性能： SBPAV电缆主要电气性能 | 序号 | 项目 | 单位 | 指标 | | 0.40mm | 0.50mm | | 1 | 导体直流电阻（+23℃）, 最大值 | Ω/km | 151.8 | 98.2 | | 2 | 线对直流电阻不平衡 最大值/平均值 | % | ≤2.5/1.5 | ≤2.5/1.5 | | 3 | 绝缘电阻(DC 100V-500V) +23℃ 相对湿度50%，单芯—总芯、地 +40℃ 相对湿度95%，单芯—总芯、地 | MΩ·km | ≥10 ≥0.1 | ≥10 ≥0.1 | | 4 | 介电强度（DC,3s） 芯--芯 芯—屏(屏蔽型电缆) | kV | 0.75 0.75 | 0.75 0.75 | | 5 | 工作电容(800Hz或1kHz) +23℃ 相对湿度20%% 非屏蔽型电缆 屏蔽型电缆 +23℃ 相对湿度65% 非屏蔽型电缆 屏蔽型电缆 | nF/km | ≤85 ≤120 ≤105 ≤150 | ≤85 ≤120 ≤105 ≤150 | | 6 | 近端串音衰减(+23℃ 相对湿度65%) 相邻层间或同层内线对的全部组合 772kHz/1024kHz 最小 | dB | 59/57 | | 7 | 线对间电容不平衡 | pF/km | ≤300 | ≤300 | SBVV(P)、SBYV（P）系列电缆主要电气性能 | 序号 | 项目 | 单位 | 技术指标 | | 0.40mm | 0.50mm | | 1 | 导体直流电阻（+23℃）, 最大值 | Ω/km | 151.8 | 98.2 | | 2 | 线对直流电阻不平衡 最大值/平均值 | % | ≤2.5/1.5 | ≤2.5/1.5 | | 3 | 绝缘电阻(DC 100-500V) +23℃，单芯—总芯、地 | MΩ·km | | | | SBVV(P)/ SBYV(P) | ≥500/5000 | ≥500/5000 | | +70℃，单芯—总芯、地 SBVV(P) | ≥1 | ≥1 | | 4 | 介电强度(DC 3s) 芯-芯 芯-屏（屏蔽型电缆） | kV | 2.0 3.0 | 2.0 3.0 | | 5 | 工作电容(800Hz或1kHz) | nF/km | ≤104 ≤58 | ≤104 ≤58 | | SBVV(P) | | SBYV(P) | | 6 | 对地电容不平衡 (屏蔽型电缆) SBVVP SBYVP(平均值/最大) | pF/km | 80%数据≤1500 100%数据≤3000 570/2630 | | 7 | 特性阻抗 | SBVV(P)(1MHz～2MHz) | Ω | 100±15 | | SBYV(P)-B(1MHz～20MHz) | | SBYV(P)-C(1MHz～30MHz) | | 8 | 拟合阻抗 | SBYV(P)-B(1MHz～20MHz) | Ω | 下限95 上限 | | SBYV(P)-C(1MHz～30MHz) | | 9 | 结构回波损耗 | SBYV(P)-B(1MHz～20MHz) | Ω | ≥23 | | SBYV(P)-C 1MHz～20MHz 20MHz～30MHz | ≥23 ≥ | | 10 | 固有衰减 (23℃) | SBVV(P)1024kHz(平均最大值) | dB/100m | 3.5 | 3.2 | | SBYV(P)-B 1MHz～20MHz | | 0.4系列:≤2.56f1/2+0.054f+0.071/f1/2 0.5系列:≤2.05f1/2+0.043f+0.057/f1/2 | | SBYV(P)-C 1MHz～30MHz | | 11 | 近端串音衰减功率和 | SBVV(P)（1MHz） | dB | ≥42 | | SBYVP-B（1 MHz -20MHz） | ≥56.3-15lgf | | SBYVP-C（1 MHz -20MHz） | ≥62.3-15lgf | | 12 | 远端串音防卫度功率和 | SBVV(P)（1MHz） | dB/100m | ≥41 | | SBYV(P)-B（1 MHz -20MHz） | ≥55-20lgf | | SBYV(P)-C（1 MHz -20MHz） | ≥64-20lgf | | 注: 1.公式中f为频率,单位MHz. 2.表中第8、9项仅在第7项不合格时才考核，如果这两项合格则不考核第7项。 | | | | | |
