| 材质 | 铸铁 |
|---|---|
| 性能 | 耐磨 |
| 用途 | 增压泵 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 280（m3/h） |
| 叶轮数目 | 9个 |
| 扬程 | 387（m） |
| 吸入口径 | 5000（mm） |
| 排出口径 | 5000（mm） |
| 结构原理 | 喷射泵 |
| 级数 | 多级 |
| 电压 | 380（V） |
| 规格 | 泵头,成泵,整机 |
| 转速 | 1480转/分 |
| 电机功率 | 450KW |
| 品牌 | 奇朔 |
| 型号 | D280-43*9 |
■ D、DG型卧式多级离心泵型号意义：
* D-单吸多级分段式离心泵
■ D、DG型卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
■ D、DG型卧式多级离心泵技术参数：
流量：6.3-300m3/h；
扬程：13-650m；
功率：2.2-400KW；
转速：1450-2950r/min；
口径：φ50-φ200；
温度范围：≤105℃；
工作压力：≤3.0Mpa。

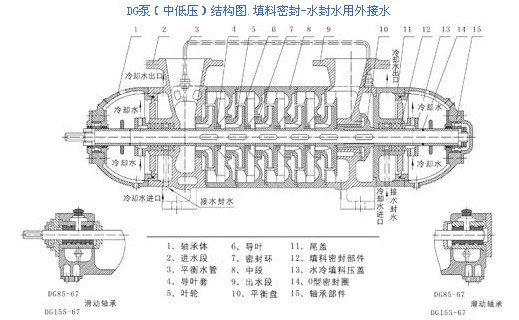

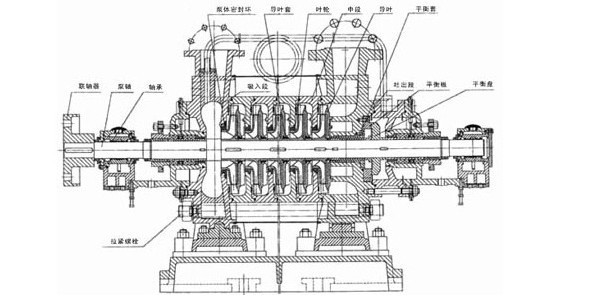

■ D、DG型卧式多级离心泵结构图：
■ D、DG型卧式多级离心泵结构说明：
D、DG型卧式多级离心泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。
D、DG型卧式多级离心泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
D、DG型卧式多级离心泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通入一定压力的水，起水封、水冷或水润滑作用。在轴封处装有可更换的轴套，以保护泵轴。
D、DG型卧式多级离心泵一般采用滚动轴承、干油润滑结构，DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑结构，也可采用滚动轴承、干油润滑结构。泵的主要零件材料一般采用**铸铁，也可采用铸钢或不锈钢。
D、DG型卧式多级离心泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。
■ D、DG型卧式多级离心泵产品用途：
D、DG型卧式多级离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

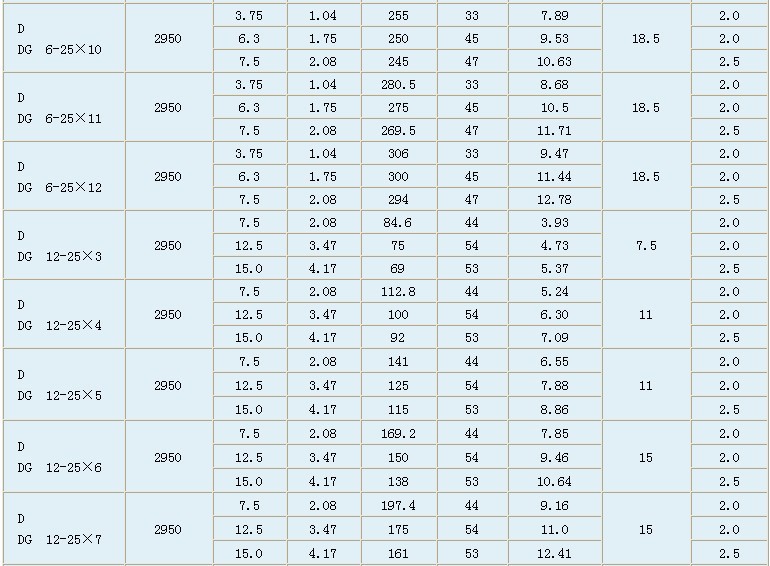

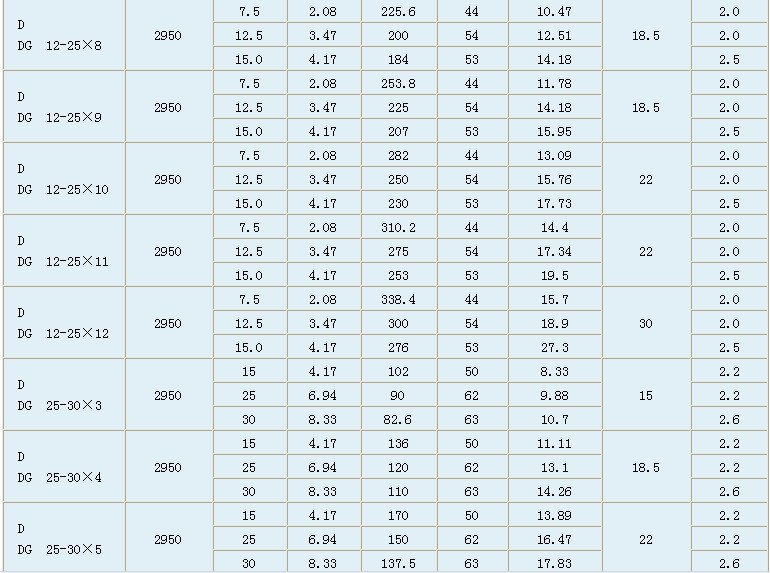

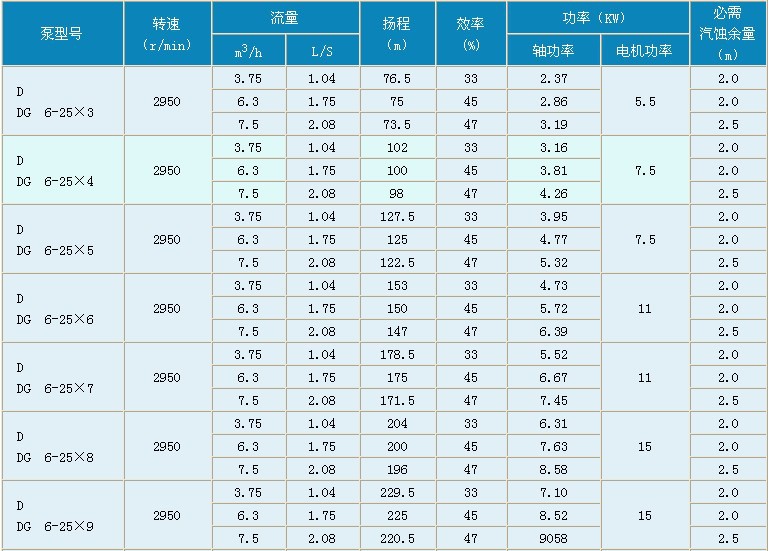

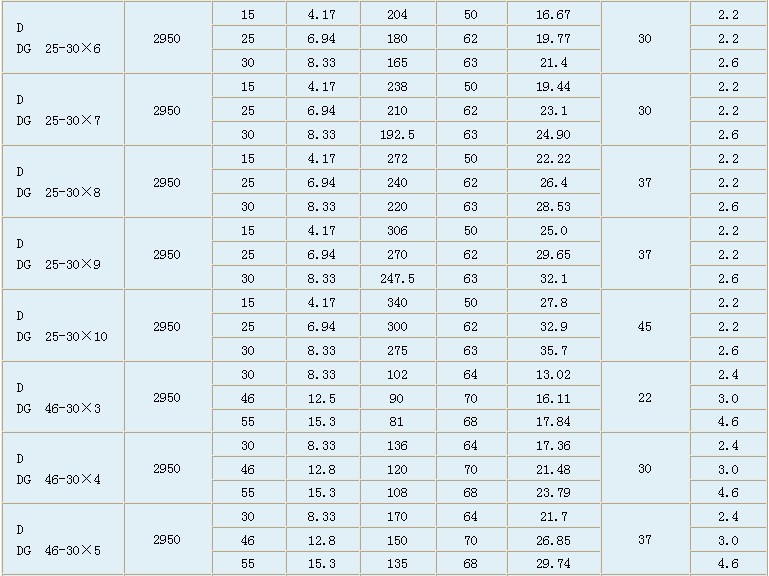

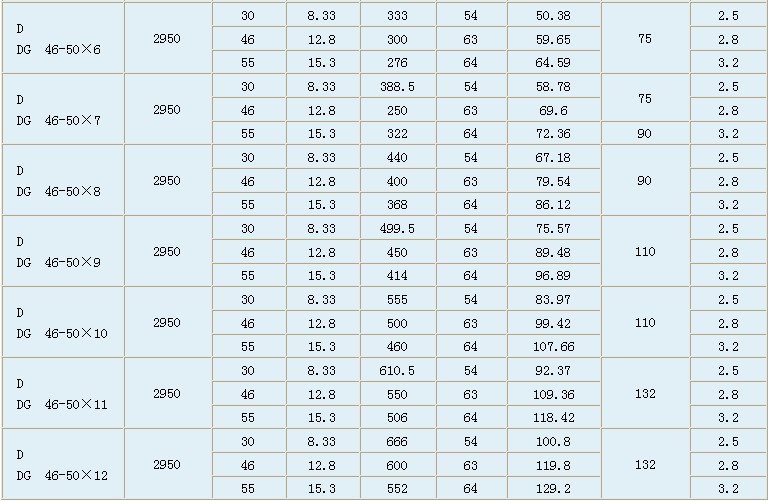

■ D、DG型卧式多级离心泵性能参数：
