| 货号 | 201702180921 |
|---|---|
| 颜色分类 | 0-10V显示1000转 4-20MA 显示3000转 0.10V |
| 装修及施工内容 | 安装工程 |
| 类型 | 非接触式转速表 |
| 品牌 | XINER |
| 型号 | ZNAS2-6E1R |
| 加工定制 | 是 |

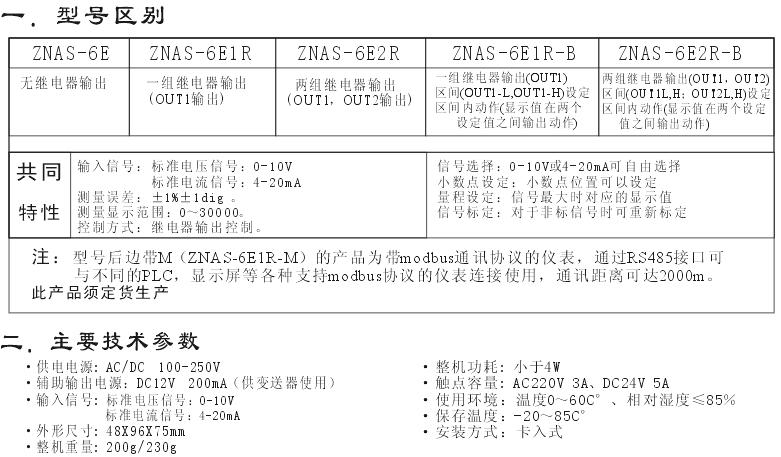

ZNSA2-6E1R转速表/显示表，压力变送仪表，（0-10V,4-20MA)可以任意标定
·供电电源: AC/DC 100-250V
·辅助输出电源：DC12V 200mA（供变送器使用）
·输入信号: 标准电压信号：0-10V
标准电流信号：4-20mA
·整机功耗: 小于4W
·触点容量: AC220V 3A、DC24V 5A
·使用环境：温度0～60C°、相对湿度≤85％
·保存温度：-20～85C°
·安装方式：卡入式
·外形尺寸: 48X96X75mm
·整机重量: 200g/230g
输入信号：标准电压信号：0-10V (可以任意标定10V时对应的 转速)
标准电流信号：4-20mA (可以任意标定20mA时对应的 转速)
信号选择：0-10V或4-20mA可自由选择
小数点设定：小数点位置可以设定
量程设定：信号**大时对应的显示值 (设定10V/20mA对应的 显示值)
信号标定：对于非标信号时可重新标定 (比如3-7V的输入电压，可以进入标定状态从新标定)
测量误差：±1%±1dig 。
测量显示范围：0～30000。
六.输入信号标定方法说明
(注意：仪表出厂时已按照标准信号标定好，无需再标定；再次标定可能引起不准确，如特殊
情况可由专业人员进行标定)
控制方式：继电器输出控制。
A.进入0-10V信号标定出现如下参数:( 88888 为输入信号的实测数据)
出现 88888 输入 0V 电压信号，待数值稳定后 按SET键确认；
出现 88888 输入 10V 电压信号，待数值稳定后 按SET键确认；
B.进入4-20mA信号标定出现如下参数:( 88888 为输入信号的实测数据)
出现 88888 输入 4mA 电流信号，待数值稳定后 按SET键确认；
出现 88888 输入 20mA 电流信号，待数值稳定后 按SET键确认；
使用方法：标准电压信号：（0-10V）0V表示电压在0V是没有信号，也**是说显示值为0，10V是表示 电压在10V时的**大显示值**是任意标定的数值，（例如：0-10V时的转速值，0V电压是的转速为0转，10V电压时的转速2000转。如果输出电压为3V时的显示值=（3-0)/(10-0)*2000=600。
压力变送器的应用，（4-20MA）4MA表示电流在4MA时对应的数值是0兆帕，显示值为0, 20MA 表示电流在20MA时对应的数值是3000兆帕**是可以任意设定的数值。如果输出电流是12MA时的显示值=（12-4）/（20-4）*3000=1500
