品牌:宇杰机床
产地:江苏
动力类型:液压
起订:8台
供应:8台
发货:10天内
| 产地 | 江苏 |
|---|---|
| 动力类型 | 液压 |
| 加工精度 | 精密 |
| 设备类型 | 卧式 |
| 品牌 | 宇通 |
| 型号 | 管螺纹车床 |
主要特点：
主轴通孔直径225MM,采用低频交流伺服主轴电机。
低频大扭矩伺服电机的优点：
转子惯量小，响应速度快；气隙均匀，平衡精度高，转矩脉动小；
全密封设计，防护等级ＩＰ５４，特殊Ｆ级绝缘结构，抗浪涌电流及电晕现象等等。
低频大扭矩伺服电机的生产技术：从德国引进，于国际水平同步.
数控系统可选：
1.德国西门子SIEMENS-808D.
2.日本法那科FANUC0i-mate-TD
3.广数GSK980系统.
4.凯恩帝1000TCI.

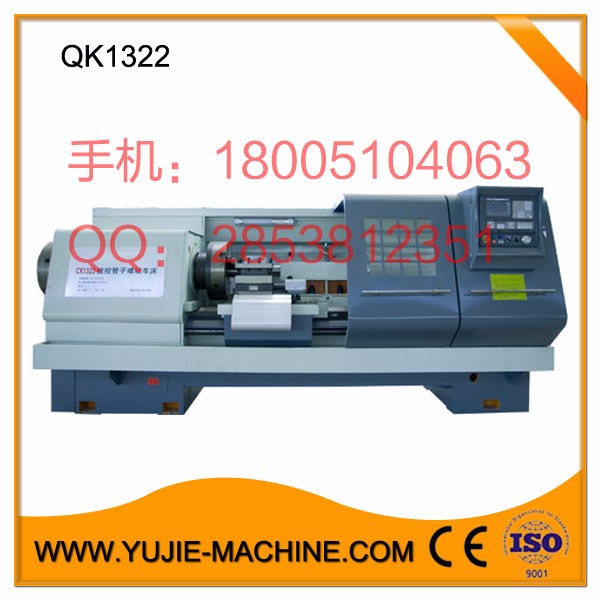

伺服无级变速数控管螺纹车床 | ||||
参数 | QK1322 | |||
两顶针间距离(mm) | 1000 | 1500 | ||
床身最大回转直径（mm） | Ф630 | |||
主轴通孔直径(mm) | Ф225 | |||
加工管子外径范围 | Ф60～Ф219 | |||
床身导轨宽度（mm) | 600 | |||
拖板最大回转直径(mm) | Ф330 | |||
主轴伺服转速（r/min） | 20～500 | |||
伺服主电机(功率/频率） | 11KW/33.3Hz | |||
卡盘外径/内孔(mm) | Ф500/Ф225 | |||
大孔三爪卡盘（mm） | K11-Ф500D | |||
双卡盘两端距离 (mm) | 1690 | |||
英制螺纹范围和种数（牙/吋） | 0.1～254 | |||
公制螺纹范围和种数（mm） | 0.1～400 | |||
Z | 最大行程/最大加工长度(mm) | 1000 | 1500 | |
快速移动速度(m/min) | 4～6 | |||
最小设定单位(mm) | 0.001 | |||
重复定位精度(mm) | 0.025 | |||
X | 最大行程(mm) | 480 | ||
快速移动速度(m/min) | 3～5 | |||
最小设定单位(mm) | 0.001 | |||
重复定位精度(mm) | 0.016 | |||
尾 | 套筒直径(mm) | Ф100 | ||
套筒锥孔 | 莫氏 MS5# | |||
最大行程(mm) | 250 | |||
刀具截面尺寸(mm) | 32×32 | |||
电 动 刀 架 | 四工位LDB4-120（6163A） | |||
外形尺寸(长×宽×高 )mm | 3600×2000×2100 | 4100×2000×2100 | ||
重量 毛/净(吨) | 5.8/5.6 | 6/5.9 | ||
