一、概述

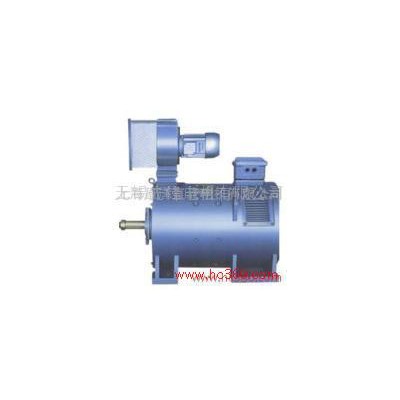

    ZFQZ系列直流电机是我公司在Z4系列直流电机的基础上，结合ZZJ-800系列电机的主要工艺而开发的系列产品，电机的转动惯量只有ZZJ-800系列的45%，ZZJ-900系列的65%，特别适应频繁正逆转和起制动的恶劣工况。电机具有优良的过载特性，其**大转矩和启动转矩分别是ZZJ-800系列的ZZJ-900系列的112倍和117倍；电机的重量只有ZZJ-800系列的65%。电机功率等级符合IEC34-13《起重、冶金用辅机电动机技术条件》国际标准。电机外形尺寸除“B”尺寸外均符合IEC72标准，电机通过技术处理可以与ZZJ-800/ZZJ-900获得相同的安装尺寸。因而可以替代ZZJ-800/ZZJ-900系列产品。
二、使用条件
    1、电机适用于环境空气温度为-30℃到40℃，海拔不超过1000m的场所。
    当环境温度大于40℃或海拔超过1000m的场所时，输出功率按表1对技术数据表中数值进行折算。

    2、电机的供电电源采用静止整流电源或直流发电机电源，当采用三相全控桥式整流电源时，可不外接平波电抗器而工作。
三、型号说明

四、产品性能
    1、电机的额定电压有220V、440V二种，根据需要也可派生出其它的电压等级。
    2、电机的励磁方式为他砺，励磁电压为108V，也可制定其他电压等级。
    3、电机基速时允许按技术数据表规定的**大运行转矩运行，历时15S。
    4、额定电压为220V的电机，可以提高外施电压，使转速增加到额定转速的2倍，此时允许**大运行转矩为额定转矩的1.8倍，历时15S。
    5、电机可以削弱磁场，使转速增加到额定转速的2倍，在额定电压及此转速时，允许**大运行转矩等于0.9倍额定转矩，历时15S。
    6、额定电压220V的电机按技术数据表规定的弱磁转速时**大运行转矩为额定转矩的0.6倍，历时15S。
    7、电机的电流变化率（di/dt）可达到200-250倍额定电流/S。
    8、电机的出线盒标准位置在传动端视之为右侧，也可以装于机座的左侧，但需订货时注明。
五、工作制、防护等级、冷却方法和安装形式
    1、电机为连续工作制（S1），其它工作制可按表2对技术数据表中的值进行折算。
