1．概述 LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。 适用于含有ⅡA、ⅡB、ⅡC类T1～T6温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。 2．产品特点 n 专为燃气计量设计，高灵敏度，高安全性n 进口优质专用轴承，使用寿命长n 计量室与通气室隔绝，保证了仪表的安全性n 可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值n 流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.5 m3/h n 智能化仪表系数多点非线性修正n 内置式压力、温度传感器，安全性能高、结构紧凑、外形美观n 仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65 n 系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上n 仪表系数、累计流量值掉电十年不丢3．技术参数： 3．1 基本参数：3．1．1 表1 | 型号规格 | 公称通径 （mm） | 流量范围 （m3/h） | 始动流量 （m3/h） | 工作压力 （MPa） | 安装形式 | | LWQ-25 | 25 （1"） | 1-40 | 0.6 | 4.0 | 法兰（螺纹） | | LWQ-40 | 40 （1.5"） | 2-60 | 0.8 | 4.0 | 法兰（螺纹） | | LWQ-50 | 50 （2"） | 2.5-100 | 1 | 4.0 | 法兰 | | LWQ-80 | 80 （3"） | 5-150 | 2.5 | 1.6 | 法兰 | | LWQ-100 | 100（4"） | 6-300 | 2.5 | 1.6 | 法兰 | | LWQ-150 | 150（6"） | 8-600 | 4 | 1.6 | 法兰 | | LWQ-200 | 200（8"） | 12-1000 | 8 | 1.6 | 法兰 | | LWQ-300 | 300（12"） | 25-3000 | 16 | 1.6 | 法兰 |
3．1．2 精度等级：1.0级 , , 1.5级 3．1．3 使用条件：· 环境温度：-30℃～+60℃；· 大气压力：86KPa～106KPa；· 介质温度：-30℃～+80℃；· 相对湿度：5%～95% 3．2 电气性能指标：表2 | 型号规格 | 显示、输出方式 | 供电电源 | | LWQ | 电压脉冲低电平≤1V，高电平≥5V，三线制 | DC12V-24V | | LWQ－A | 电流输出：4～20mADC，两线制 | DC24V | | LWQ－B | 具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下：Q XXXX 四位瞬时流量（m3/h）XXXXXXXX 八位累计流量（m3）注：累计流量自00.000000开始计数，自动扩大显示精度，最大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。 | 3.2V10AH锂电池供电 | | LWQ－C | 在LWQ-B（现场显示型）基础上加装4－20mADC电流输出 | DC24V | | LWQ－D | 在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。 | 3.2V10AH锂电池或DC24V |
3．3 型号与规格：表3 | 型 号 | 说 明 | | LWQ | □ | □ | □ | | | 仪表类型 | 无 | | | 基本型，脉冲输出 | | A | 电流输出型 | | B | 现场显示型 | | C | 显示输出型（现场显示 + 电流输出） | | D | 温压补偿型 | | 仪表口径 | 25 | 25mm | | 40 | 40 mm | | 50 | 50 mm | | 65 | 65 mm | | 80 | 80 mm | | 100 | 100 mm | | 150 | 150 mm | | 200 | 200 mm | | 250 | 250 mm | | 300 | 300 mm | | 传感器材质 | 无 | 基本材质，优质铝合金。（最高耐压：1.0MPa） | | S | 不锈钢材质。（高压防腐型） |

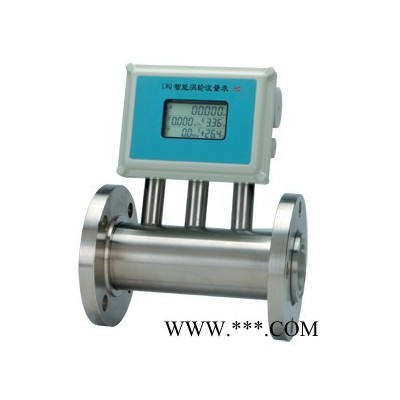

例如，型号为：LWQ－C－50－S的气体涡轮流量计，表示：仪表口径为50mm，显示、输出方式为现场显示加电流输出，传感器材质为不锈钢的高压气体涡轮流量计。 4．外形尺寸 流量计外形如图所示，具体尺寸见表4  注：图中所示为温压补偿型仪表外形。 同口径所有型号仪表传感器部分以及整机高度尺寸一致。 表4 | 型号 | 通径 mm | L | B | H | K | n | d | 螺栓规格 | 常规耐压 MPa | | LWQ-25 | 25 | 170 | 115 | 236 | 85 | 4 | φ14 | M12×50 | 4.0 | | LWQ-40 | 40 | 200 | 150 | 266 | 110 | 4 | φ18 | M16×55 | | LWQ-50 | 50 | 220 | 165 | 285 | 125 | 4 | φ18 | M16×60 | | LWQ-65 | 65 | 235 | 185 | 300 | 145 | 4 | φ18 | M16×65 | 1.6 | | LWQ-80 | 80 | 280 | 200 | 319 | 160 | 8 | φ18 | M16×70 | | LWQ-100 | 100 | 330 | 220 | 337 | 180 | 8 | φ18 | M16×80 | | LWQ-150 | 150 | 450 | 285 | 395 | 240 | 8 | φ22 | M20×80 | | LWQ-200 | 200 | 550 | 340 | 448 | 295 | 12 | φ22 | M20×90 | | LWQ-250 | 250 | 700 | 403 | 495 | 355 | 12 | φ26 | M24×90 | | LWQ-300 | 300 | 800 | 460 | 548 | 410 | 12 | φ26 | M24×100 |
|
