XGN17-40.5开关柜概述：

XGN17-40.5箱式固定式交流金属封闭开关设备（简称开关柜），系户内成套配电装置，使用与电压40.5KV三相交流50Hz电力系统接受和分配网络电能，并对电路进行控制、保护和监测。

   本产品符合GB3906、DL404、IEC298等标准要求，具有结构设计合理，维护使用方便，安全可靠性高，可频繁操作等特点。

   本产品可配用ZN12、ZN85、VCP-W等高压真空断路器，一次接线方案齐全，对各种不同的使用场合，不同的用户需求均能提供满意的配电方案。

适合用环境：

环境温度：-10摄氏度-40摄氏度

   海拔：不超过1000m。

   空气相对湿度：日平均不大于95%，月平均不大于90%。

   地震强度：不超过8级。

没有火灾、危险、严重污秽、化学腐蚀、剧烈震动的场所。

注：超过上述正常使用条件时，用户可与本公司协商解决。

开关柜结构说明：

  开关总体结构为金属封闭结构，柜体由角钢和**经折弯焊接而成，柜体内部分断路器室（断路器可安装简易手车方便检修）、母线室、电缆室、继电器室。在柜体的前、后门均设有观察窗和照明灯可以观察柜内主要元器件运行情况，柜体外壳防护等级为IP2X，可以有效的防止异物进入柜内造成短路故障，并可防止人体接近带电体。以确保设备和运行操作人员的安全。

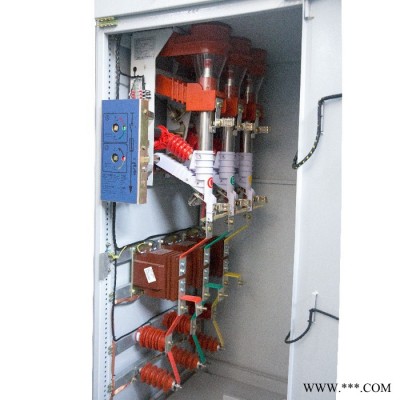

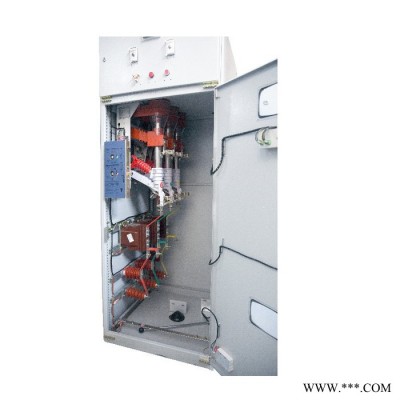

1.断路器室

   高压室按不同的配电方案可安装断路器，隔离开关，接地开关，电流互感器，电压互感器，高压熔断器，避雷器，主母线和分支母线及支持绝缘子等电器元件。主母线通过柜体侧面绝缘套管从一个开关柜引至另一个开关柜，柜体与柜体之间用金属板隔离，可以防止内部故障电弧蔓延到相邻的开关柜，从而限制事故扩大。主母线也可以不通过绝缘套管直接与各柜贯通。各电器元件高压带电体对地和相间空气绝缘距离均大于300mm。支持绝缘子与绝缘套管均采用全工况型，爬距大于810mm。

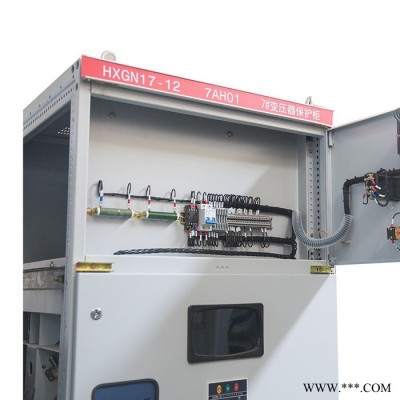

2.仪表室

    低压室可安装继电保护元件、仪表、带电监视器，信号指示灯，操作开关等电器元件。控制母线敷设在低压室顶部控制母线槽内，可以敷设18路控制母线。开关柜配用的断路器均系一体化高压真空断路器，装在前柜手车上，便于使用和维护。上，下隔离开关分别在柜体上部和下部，，手用JS操作联锁机构操动。操作手柄活动的，当要操动隔离开关将操作手柄插入JS机构圆盘孔内，顺时针（由下往上）转动为合闸，逆时针（由上往下）转动为分闸。接地开关装在柜体下部，也是通过JS操作联锁机构操动，与隔离开关相互联锁，即下隔离开关不打开，接地开关不能合闸，反之接地开关不打开，隔离开关不能合闸。在开关柜底部配有开孔的可卸式封板，以确保现场施工方便。

3.联锁装置

    开关柜具有可靠的“五防”联锁装置，可以防止各种误操作，保证操作人员和设备安全。在继电室门上装有提示的按钮或KK型转换开关，以防止误分误合断路器。断路器在合闸位置时，隔离开关不能进行合、分闸操作，只有当断路器处分闸位置时，隔离开关才能进行合、分闸操作。接地开关在合闸位置时，隔离开关不能进行合闸操作，只有当接地开关处于分闸位置时，隔离开关才能进行合闸操作。接地开关在分闸位置时，后下门（电缆室门）及前门不能打开，防止误入带电间隔。接地开关在分闸位置时，后下门（电缆室门）及前门才能打开，而后下门及前门不关闭好接地开关不能操动。

开关柜的安装：

  开关柜的安装基础一般要分两次浇灌混凝土，一次为开关柜安装基础构件槽钢或角钢。第二次浇灌混凝土面的补充层，一般厚度为60mm，其高度应低于构件平面2mm左右，

  1.开关柜安装时，应用吊车或叉车移动到位。当一列开关柜组合好后，再用螺栓与基础构件相联接，或用电焊与基础构件焊牢。

  2.安装母线时应先打开母线室顶盖板，把母线擦拭干净，并在链接处涂以导电膏或者中性凡士林，然后将母线段和对应的分支母线用螺栓联接在一起。

  3.开关柜安装后应把柜内灰尘杂物清除干净，然后检查所有紧固螺栓是否拧紧，二次接线是否正确，联锁是否灵活可靠，对断路器进行合、分操作应动作正常。
