品牌:可耐特
产品认证:iso9001
材质:玻璃钢桥架
起订:100米
供应:100000米
立即购买
| 产品认证 | iso9001 |
|---|---|
| 材质 | 玻璃钢桥架 |
| 类型 | 槽式桥架 |
| 适用范围 | 电力 |
| 品牌 | 可耐特 |
| 型号 | 所有 |
| 加工定制 | 是 |

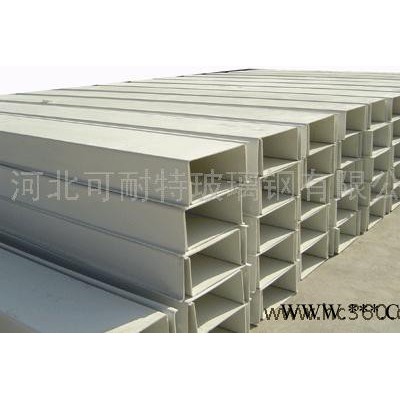

电缆桥架是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。 产品优势： — 使用寿命长（一般设计寿命为二十年）、 — 安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长） — 切割方便、不需维护等优越性. 适用范围： — KQJ系列电缆桥架适用于电压在10千伏以下的电力电缆以及控制电缆，照明配线等，室内、室外、架空、电缆沟、隧道的铺设。 结构特点： — KQJ系列电缆桥架具有适用范围广，强度大，结构合理、造价低、施工简单、配线灵活、安装标准、外型美观等特点。对扩建改建、扩充电缆、维修等带来方便。 安装： KQJ系列电缆桥架的安装可因地制宜，可随工艺要求进行铺设，如管道铺设、楼板、梁下吊装、室内外墙壁、梁壁、隧道、电缆沟壁上的侧装，还可以在露天立柱上进行安装。 — 桥架槽高度为50、100mm时每端各6只连接空，高度为150、200mm时每端各12只连接孔 — 支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。 — 桥架宽度：选择电缆桥架宽度时，应留有一定的备用空间，以便为以后增添电缆线。 — 隔开铺设：当电力电缆和控制电缆较少时，可以在同一电缆桥架内安装，但中间须用隔板将电力电缆和控制电缆隔开铺设。 — 电缆固定：电缆桥架水平铺设时，桥架之间的连接应尽量设置在1/4处，水平走向的电缆每隔2米左右进行固定，垂直走向的电缆每隔1.5米进行固定。 电缆在电缆桥架上的层次排列 电缆桥架层次排列应是弱电流控制电缆在**上层，一般控制电缆、低压动力电缆依次往下排列，此种排列有利于屏蔽干扰，有利于电缆冷却和现场施工。 电缆桥架的间距 — 为了保证电缆桥架安装方便，电缆桥架与电缆质检必须满足一下数值： a、在同一托臂上或同一水平面上架设电缆桥架时，相邻电缆桥架之间的净距不应小于50mm。 b、两组电缆桥架平行架设时，其之间净距不应小于600mm。 — 电缆桥架重叠架设时，其层间垂直距离应满足下列数值： a、对于电力电缆应取300mm。 b、对于控制电缆应取250mm。 — 为了电缆桥架安装的方便与其顶部天花板、横梁及其他障碍物的底部**小垂直距离应满足下列数值： a、对于电力电缆应不小于400mm。 b、对于控制电缆应不小于250mm。 注意事项 — 电缆桥架垂直架设离地面二米以内必须加盖板保护。 — 容易受到机械损伤的地方必须加盖板保护。 — 电缆桥架水平架设时，应按荷载曲线选取**跨距支撑，电缆桥架垂直架设时每隔1米或2米必须有一个固定架以保证电缆桥架的稳定。 — 电缆由电缆桥架水平垂直引下时，应装导板、保护电缆不受损伤。 — 在一般正常情况中钢制电缆桥架应有可靠接地，形成电气通路，电缆桥架应与车间的接地干线相连。 — 在腐蚀环境中，非钢制电缆桥架应沿电缆桥架边上铺设12*4的铝板或12*4的扁钢作为接地线相连。 — 电缆桥架不允许作为人行通道和站人平台。
