| 产地 | 江苏 |
|---|---|
| 产品类型 | 两相步进电机 |
| 产品认证 | CE |
| 额定电流 | 相电流(串联)0.7(A)相电流(并联)1.4(A) |
| 额定转矩 | 0.34 |
| 品牌 | 步科Kinco |
| 型号 | 2S42Q-0348 两相步进电机 |
| 加工定制 | 否 |
技术参数
| 型号 | 2S42Q-0348 |
|---|---|
| 步距角 | 1.8° |
| 相电流(串联)(A) | 0.7 |
| 相电流(并联)(A) | 1.4 |
| 保持扭矩(Nm) | 0.34 |
| 阻尼扭矩(Nm) | 0.026 |
| 相电阻(Ω) | 4.6±10% |
| 相电感 (mH) | 4.0±20% |
| 电机惯量(kg.cm2) | 0.068 |
| 电机长度L(mm) | 48 |
| 电机轴径(mm) | 5 |

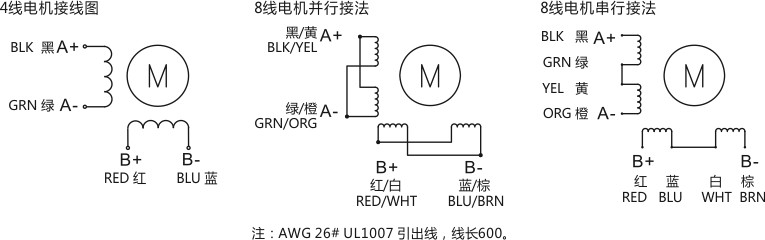

| 引线数量 | 8 |
| 绝缘等级 | B |
| 耐压等级 | 500VAC for 1 minute |
| **大轴向负载(N) | 10 |
| **大径向负载(N) | 28(20mm from the flange) |
| 工作环境温度 | -20℃～+50℃ |
| 表面温升 | **高80℃（相线圈接通额定相电流） |
| 绝缘阻抗 | **小100MΩ ，500VDC |
| 重量(Kg) | 0.36 |

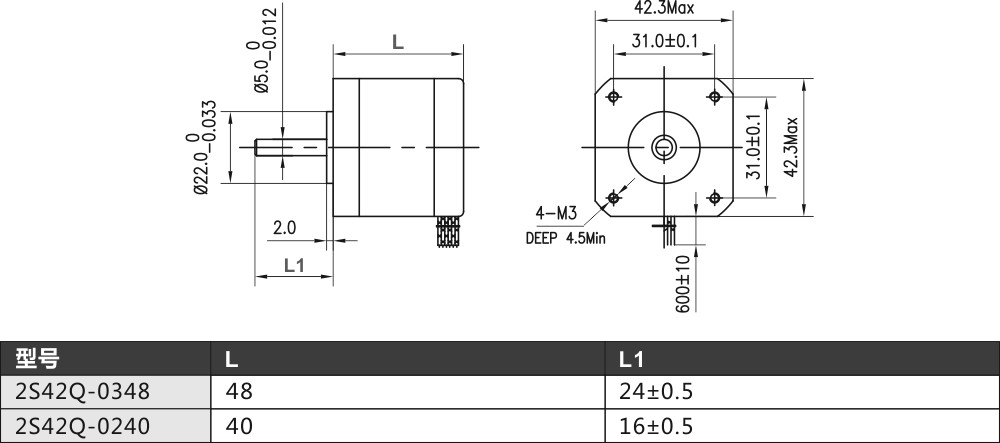

*尺寸图如显示不清晰，请点右键在新窗口浏览，或另存到本地查看。

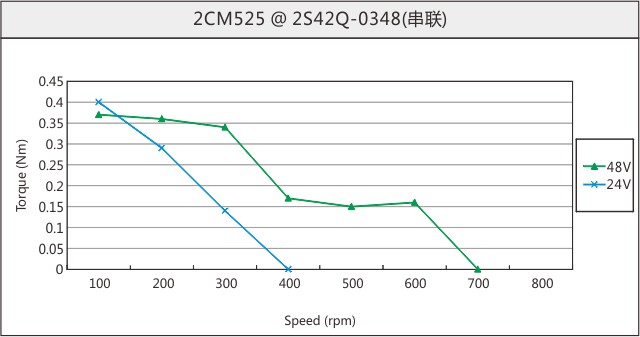

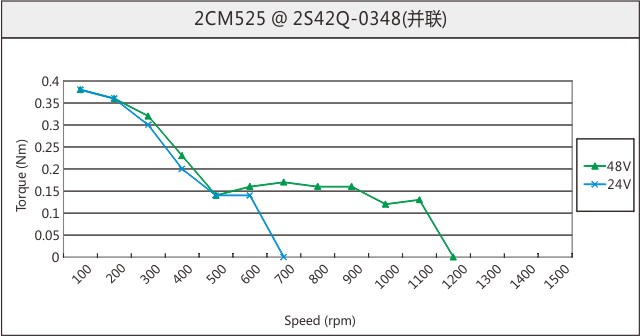

矩频曲线图
