品牌:浙创
加工定制:是
额定电流:10（A）
起订:1台
供应:1000台
| 加工定制 | 是 |
|---|---|
| 额定电流 | 10（A） |
| 短路关合电流 | 20（KA） |
| 壳体防护等级 | 65 |
| 外形尺寸 | 200*300*150（mm） |
| 产品认证 | 防爆合格证 |
| 外壳材质 | 铝合金 |
| 物料编号 | 铝合金 |
| 规格 | 标准 |
| 品牌 | 浙创防爆 |

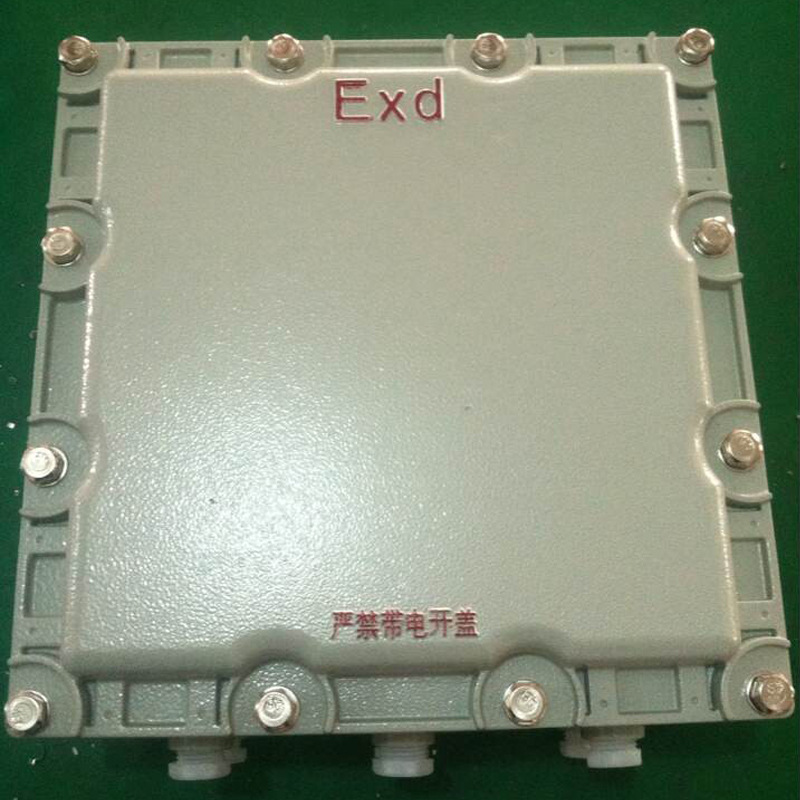

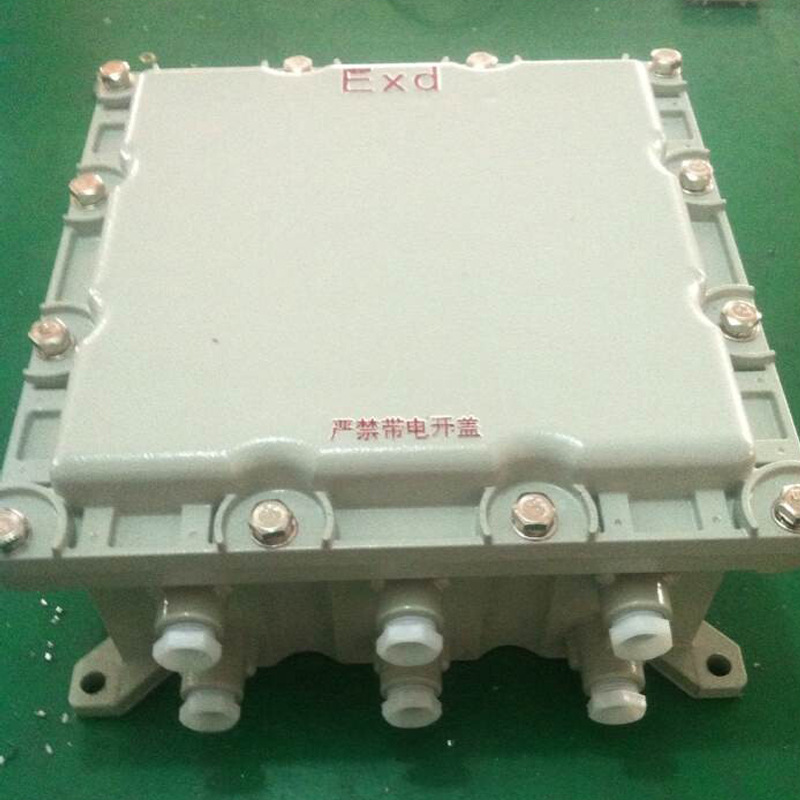

| 型号 | BJX防爆接线箱 |
适用范围
1．适用于**性气体环境1区、2区危险场所；
2．适用于IIA、IIB、IIC级**性气体环境；
3．适用于可燃性粉尘环境20区、21区、22区；
4．适用于温度组别为T1—T6的环境；
5．适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、军工设施等**性危险环境；
专业生产防爆配电箱，非标防爆配电箱（柜），防爆控制箱，防爆正压柜，防爆灯，防爆荧光灯，防爆操作住， 防爆控制箱，防爆电话，防爆手电筒等上千种防爆产品：联系电话：13396773215 0577-62759310
█ 产品特点
1． 接线箱外壳采用**钢板或铝合金压铸成型，产品经过高速抛丸处理后，高压静电喷塑，颜色灰色，外形美观；

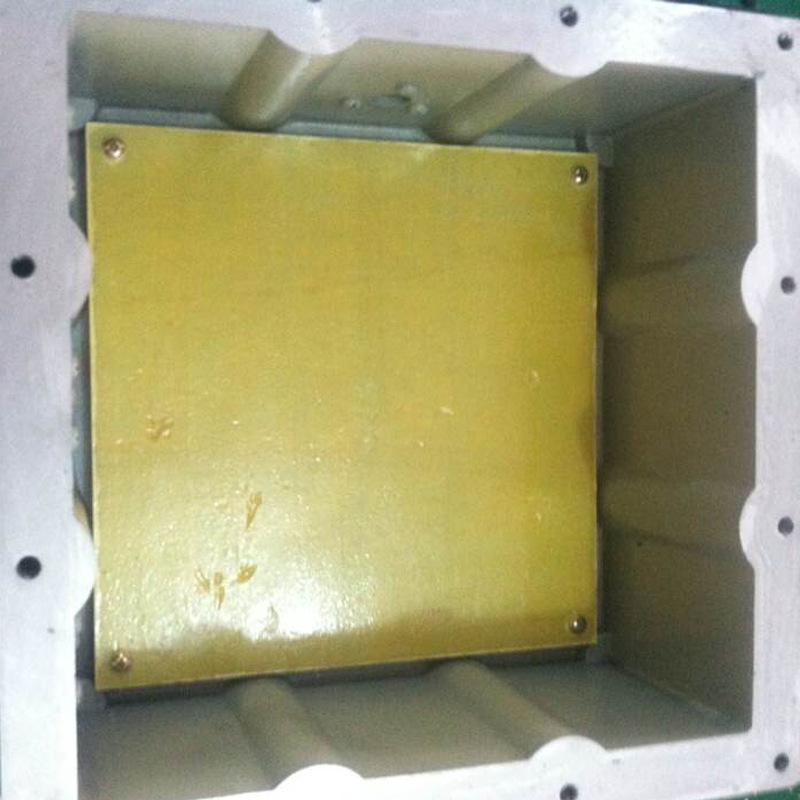

2． 本产品分为隔爆型防爆产品与增安型防爆产品，内部可装各种接线端子，接线方便；
3． 采用**标准设计，可选择壁挂式和落地式等；
4． 可按客户要求加装防护箱，能够达到更高的户外防护效果；
5． 所有紧固件均采用抗强腐蚀的304不锈钢材质；
6． 布线方式，钢管或电缆、防爆软管均可；
7． 可根据用户要求特殊定制；
█ 技术参数
防爆标志：ExdIIBT4/T5/T6、ExeIIT4/T5/T6、DIP A20 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
进出线数量：按客户要求
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（可按客户要求不受限制）
1**性气体混合物危险场所：1区、2区。
2**性气体混合物：ⅡA、ⅡB、ⅡC。
3、温度组别：T1～T6。
注：如需ⅡC级或增安型请注明。同一方向不同规格的通头，进线口方向代号应重复标注如：D2 (3/4) D1 (1/2)
二、产品特点：
1、铸铝合金外壳，表面喷塑。
2、进线口的方向及规格可由用户自由选配。
3、钢管或电缆布线均可。
4、用户选型时应明确进出线口的规格数量及方向
三、主要技术参数
| 额定电压 | 额定电流 | 防爆标志 | 防护等级 |
| 380 V | 20 A | Exde Ⅱ BT6 *Exde Ⅱ CT6 *Exde Ⅱ T5 | IP54 *IP55 |
| 口径规格 | G1/2" | G3/4" | G1" | G1 1/4" | G1 1/4" |
电缆外径（Φ,mm） | 8-10 | 10-14 | 12-17 | 15-23 | 18-26 |

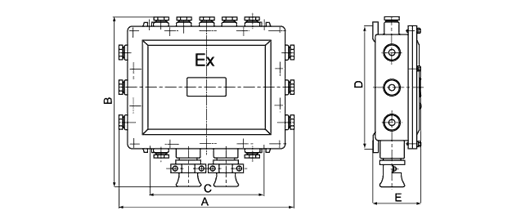

四、主要外形尺寸及安装形式：
| 型号 | 进口规格数量 | A | B | C | D | E |
| BJX-20/4 | 1-G3/4" 4-G1/2" | 205 | 185 | 160 | 82 | 100 |
| BJX-20/8 | 1-G1" 7-G3/4" | 242 | 245 | 196 | 104 | 110 |
| BJX-20/16 | 1-G1/2" 7-G3/4" | 318 | 332 | 172 | 206 | 110 |
| BJX-20/24 | 1-G1/2" 11-G3/4" | 422 | 338 | 276 | 224 | 110 |
| BJX-20/36 | 2-G1/2" 13-G3/4" | 422 | 412 | 276 | 299 | 114 |

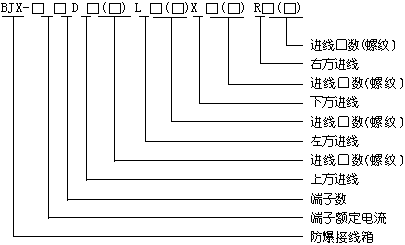

五：型号含义：
【简单介绍】
1**性气体环境：1区、2区；
2、可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3、温度组别：T1～T6；
4、户内、户外（IP65）。
【详细说明：防爆接线箱适用范围：】
1**性气体环境：1区、2区；
2、可燃性气体、蒸气级别：ⅡA、ⅡB、ⅡC；
3、温度组别：T1～T6；
4、户内、户外（IP65）。
【防爆接线箱产品特点】
1、可用于380V及以下电路中，作各种电气设备接线分线用；
2、铸铝合金外壳，压铸成形，表面喷塑；
3、采用模块结构，端子数、出线口方向、数量不限，可满足用户各种要求；
4、钢管或电缆布线。
