| 加工定制 | 是 |
|---|---|
| 额定电流 | 220（A） |
| 短路关合电流 | 16（KA） |
| 壳体防护等级 | IP65 |
| 外形尺寸 | 200*300*150（mm） |
| 产品认证 | 其他 |
| 外壳材质 | 铝合金材质 |
| 规格 | 300*400150 |
| 品牌 | 浙创防爆 |
| 型号 | 山东,新疆,山西,内蒙古,BMDG58防爆照明配电箱 |

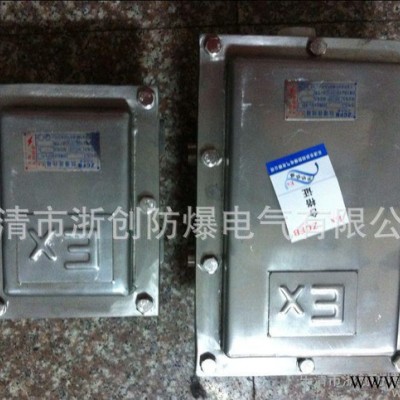

BJX51-400*500防爆接线箱-BJX51-500*400*200防爆接线箱 隔爆型防爆箱厂家
BJX51防爆接线箱（以下简称接线箱），本产品适用于含有强腐蚀或酸性爆炸性气体的环境中，作为交流50Hz，电压至380V动力设备接线使用。
BJX51防爆接线箱产品特点：
◆本产品均严格按照《爆炸性气体环境使用电气设备》标准及其他相关的标准要求，可在易燃易爆危险场所安全可靠工作。
◆壳体采用铝合金压铸成型，表面高压静电喷塑；
◆进出线口有多种方式及规格；满足现场各种布线需要
◆防扭转专用接线端子，安全可靠，接线方便
◆引入口螺纹式常规为管螺纹，也可根据加工成公制螺纹或NPT螺纹
◆钢管或电缆布线均可
BJX51防爆接线箱技术参数：
执行标准 | GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079 | ||
额定电压 | AC 380V | ||
额定电流 | 20A | ||
防爆标志 | ExedⅡCT6 | ExedⅡCT6 | ExedⅡT6、DIP A21 TA，T6 |
防护等级 | IP54 | IP55 | IP65 |
防腐等级 | WF1 | ||
400*500防爆接线箱 BJX51防爆接线箱工作条件
a． 海拔不超过2000m；
b． 周围空气温度不高于+40℃，不低于-15℃；
c． 空气相对湿度不大于90%（+20℃时）；
d． 垂直安装倾斜度不大于5°；
e． 无明显摇动和强烈冲击振动的地方；
f． 无明显破坏金属和绝缘腐蚀性气体和蒸气的环境中；
g． 无滴水和其它液体侵入的地方；
2、 结构与特点
2．BJX51防爆接线箱型号含义
BJX51- □ / □/ □ L□/□ X□/□ R□/□ □
进线口数/螺纹
右进线
进线口数/螺纹
下方进线
进线口数/螺纹
左方进线
进线口数/螺纹
上方进线
额定电流
端子数量
防爆接线箱
BJX51防爆接线箱主要技术参数见表：
额定电压（V） | 额定电流（A） | 防爆标志 | 进出线口螺纹 |
380 220 | 10、20、30、40、50、60、80、100、120、150、200 | ExdIIBT6 ExdIICT6 ExdIIBT4 ExdIICT4 | G15 |
G20 | |||
G25 | |||
G32 | |||
G40 | |||
G50 | |||
G70 | |||
G80 |
壳体型号 | 型号 | A | B | C | D | E | 进线口数量及规格 | 出线口数量及规格 | 备注 |
Ⅰ型 | BJX-20/4 | 200 | 185 | 100 | 140 | 100 | 1-G3/4" | 4-G1/2" | ExdⅡBT6 |
Ⅱ型 | BJX-20/8 | 242 | 215 | 136 | 164 | 112 | 1-G1" | 7-G3/4" | |
Ⅲ型 | BJX-20/16 | 324 | 280 | 214 | 235 | 132 | 1-G1/2" | 7-G3/4" | |
Ⅳ型 | BJX-20/24 | 422 | 286 | 316 | 235 | 132 | 1-G1/2" | 11-G3/4" | |
Ⅴ型 | BJX-20/36 | 422 | 359 | 320 | 315 | 134 | 1-G1/2" | 13-G3/4" |
2．2结构概述
a． 接线箱采用铝合金压铸成型，进出线口方向、数量、端子数及公称直径可根据用户要求任意变化，电缆或钢管布线。
400*500防爆接线箱 BJX51防爆接线箱安装与维修
3．1安装前应检查铭牌上的技术数据是否与实际使用情况相符；
3．2检查所有紧固件是否有松动现象，如有松动应加以紧固；
3．3接线盒的内外接地必须良好可靠；
3．4安装时需将电缆穿过密封圈，保证密封及电缆不得松动，不使用的接线口应用密封圈封堵；
3．5维修检查时必须先断开电源后方可开盖；
