| 产品认证 | IOS9001 |
|---|---|
| 额定电流 | 220V |
| 额定功率 | 200W/400W |
| 极数 | 2极 |
| 类型 | 行星减速机 |
| 输出转速 | 500 |
| 用途 | 减速机,工业,变速机 |
| 安装形式 | 立式/卧式 |
| 齿面硬度 | 硬齿面 |
| 品牌 | 自创 |
| 加工定制 | 是 |
级数 | 单级 | 双级 | ||||||||||||
减速比(i) | 3 | 4 | 5 | 7 | 10 | 12 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 |
额定输出力矩T2N(Nm) | 15.8 | 25.5 | 27.5 | 19.2 | 12.0 | 28.0 | 29.5 | 29.5 | 31.5 | 29.5 | 31.5 | 29.5 | 22.5 | 22.5 |
最大输出力矩T2NOT(NM) | 31.6 | 51.0 | 55.0 | 38.4 | 24.0 | 56.0 | 59.0 | 59.0 | 63.0 | 29.5 | 63.0 | 59.0 | 45.0 | 45.0 |
转动惯量 J1(Kgcm2 ) | 0.28 | 0.22 | 0.20 | 0.18 | 0.17 | 0.20 | 0.17 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.15 | 0.15 |
级数 | 三级 | |||||||||||||
减速比(i) | 80 | 100 | 125 | 140 | 175 | 200 | 250 | 280 | 350 | 400 | 500 | 700 | 1000 |
|
额定输出力矩 T2N(Nm) | 35.0 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 35.5 | 38.5 | 37.0 | 40.0 | 27.0 | 17.2 |
|
最大输出力矩 T2NOT(NM) | 70.0 | 71.0 | 77.0 | 71.0 | 77.0 | 71.0 | 77.0 | 74.0 | 80.0 | 29.5 | 54.0 | 54.0 | 34.4 |
|
转动惯量 J1(Kgcm2 ) | 0.13 | 0.13 | 0.13 | 0.13 | 0.13 | 0.12 | 0.12 | 0.12 | 0.12 | 0.11 | 0.11 | 0.10 | 0．10 |
|
级数 | 单级 | 双级 | 三级 | |||
额定输入转速n1N（rpm） | 4000 | 4000 | 4000 | |||
最大输入转速n1B(rpm) | 8000 | 8000 | 8000 | |||
最大容许径向力F 2rB(N) | 400 | 500 | 800 | |||
最大容许轴向力F 2aB(N) | 300 | 390 | 700 | |||
空载力矩(Nm) | 约0.6 | 约0.3 | 约0.3 | |||
满载效率(%) | 96 | 94 | 90 | |||
回程间隙(arcmin) | 精密侧隙<3<> | 标准侧隙<8<> | 精密侧隙<5<> | 标准侧隙<10<> | 精密侧隙<8<> | 标准侧隙<12<> |
噪声(dB) | ≤58 | ≤58 | ≤58 | |||
重量(Kg) | 1.2 | 1.5 | 1.8 | |||
平均寿命(h) | >20000 | |||||
抗扭刚性(Nm/armin) | 2.3 | |||||
润滑油 | 长效润滑 | |||||
旋转方向 | 输入输出同向 | |||||
保护等级 | IP65 | |||||
安装方式 | 任意 | |||||

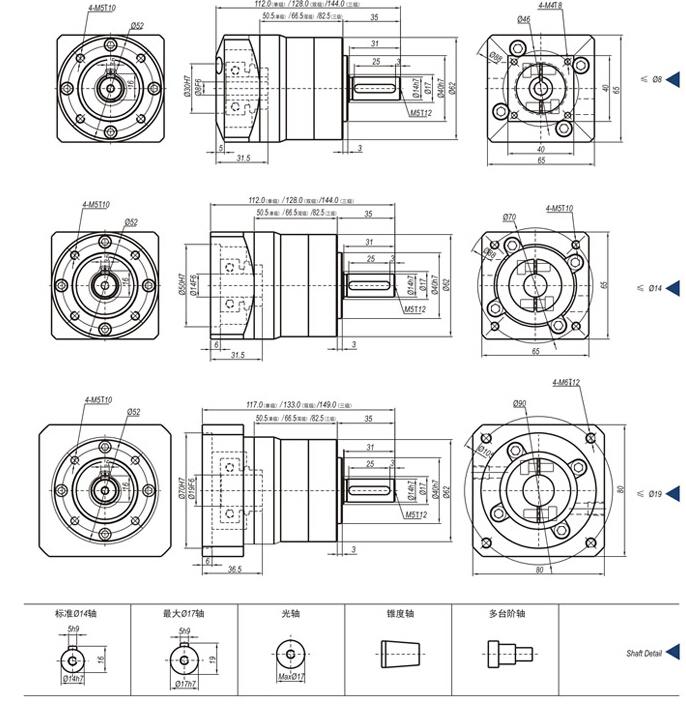

安装 图纸
说明：
(1) 减速比（i=Nin/Nout）
(2)减速机回程间隙是在受力2%的额定输出力矩T2N下测得
(3) 最大容许径向力/轴向力：单级在输出转速为100rpm时，双级在输出转速为50rpm时，三级在输出转速为10rpm时，
作用于输出轴中心位置（1/2轴长处）所测得允许径向力及轴向力
(4) 噪声值是在额定输入转速 1N=3000rpm且无负载下测得
(5) 减速机寿命是在额定负载下，连续运转的时间
(6) 配电机尺寸：电机不同，与之匹配的尺寸将有所变化，适配器将不同。本公司减速机能与任何电机匹配安装
(7) 转动惯量：指减速机输入端启动需要的惯量值，样本上均指输入轴径为Ø14时的结果
(8) 如有其它特殊要求时，请与客服联系！
