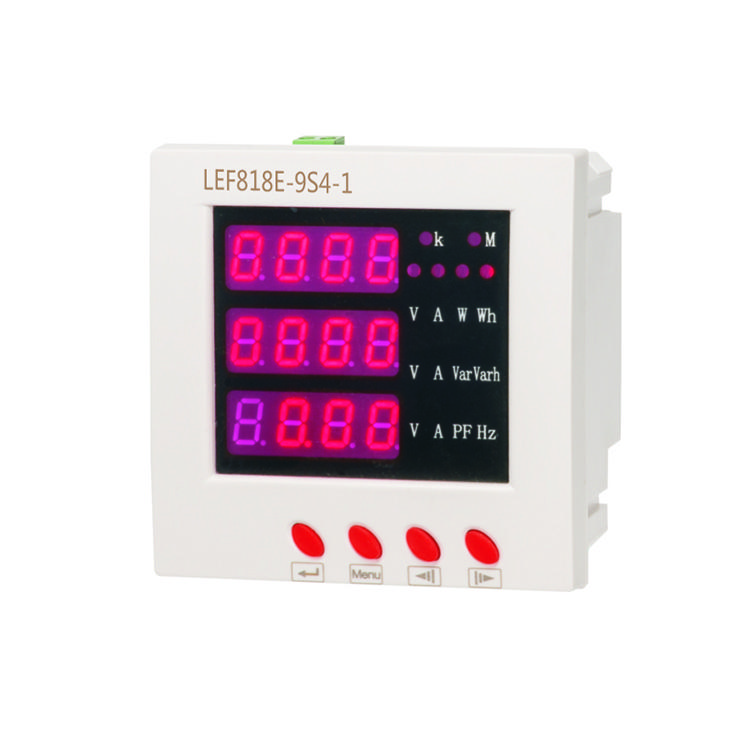

三相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等多功能智能仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯，采用MODBUS-RTU通讯协议。

使用要求

所有的仪表在**次使用的时候，请检查仪表的参数周所在配电系统中需要的参数的一致性。例如，对于AC380V、200A/5A的线路中需要配置AC400V、200A/5A的仪表。用户也可以根据实际需要对仪表重新进行编程设置。同样一个表，对于400A/5A的线路中，只需要将仪表的CT变比“T.I”修改为80**可以了。在一般情况下，仪表后面的标签中都表注了仪表的类型参数和出厂设置参数。

在正确的配置仪表后，按照实际的要求对仪表进行正确的接线，对辅助电源、输入信号和输出信号按说明书操作说明中进行。

三相多功能电力仪表功能输出

1．电能计量和脉冲输出：提供电能计量，2路电能脉冲输出功能和RS485的数字接口来完成电能数据的显示和远传。仪表3排12位LED实现有功是能（正向）、无功电能（感性）1次侧数据的显示，右图中表示正向有功电能数据=369587.28kWh(度)；集电级开路的光耦继电器的电能脉冲（电阻信号）实现有功电能（正向）和无功电能（反向）远传，采用远程的计算机终端、PLC、DI开关采集模块采集仪表的脉冲总数来实现电能累积计量。休用输出方式的输出还是电能的精度检验的方式**计量规程：标准表的脉冲误差比较方法）。

1）.电气特性：集电极开关电压VCC≤48V、电流Iz≤50mA。

2）.脉冲常数：3200imp/kWh脉冲速度**不超过200mS。其意义为：当仪表累积1kWh时脉冲输出个数为N（3200）个，需要强调的是1kWh为电能的2次电能数据，在PT、CT的情况下，相对的N个脉冲数据对应1次侧电能为1kWh×电压变比PT×电流变比CT。

3）.应用举例：PLC终端使用脉冲计数装置，假定在长度为t的一段时间内采集脉冲个数为N个，仪表输入为：10kV/100V、400A/5A, 则该时间段内仪表电能累积为：N/3200×100×80度电能。

三相多功能电力仪表测量功能

够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有.功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信

特性
测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能 

计量：正反向有功电能，感性容性无功电能 

显示：三排LED数码管显示，可视度高 

通讯：RS485通讯，MODBUS-RTU协议 

输出：2路电能脉冲输出(脉冲常数10000imp/kwh) 

扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比 

配选：可附加模拟量4-20mA变送输出，开关量数量、开关量输出，上下限越限报警功能 

用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理

三相多功能电力仪表注意事项

1、使用前，仪表需通电15分钟。 

2、注意防止震动和冲击，不要在有超量灰尘和超量有害气体的地方使用。 

3、输入导线不宜过长，如被测信号输入端较长时请试用双绞屏蔽线。 

4、若信号伴随高频干扰，应在线里试用低频过滤器。 

5、长时间存放未使用时，请每三个月通电一次不少于4小时。 

6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C. 

7、如仪表无显示，应先检查辅助电源，电压是否在范围内。 

8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。 

9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。 

10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。 

11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
