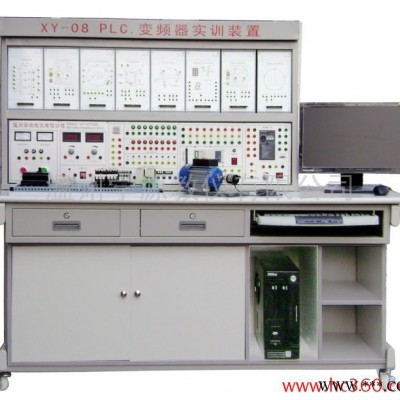

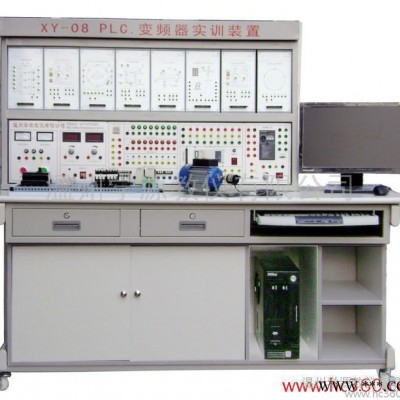

型号:XY-08
PLC可编程控制器:三菱FX1N-40–40mR
起订:1台
供应:1000台
立即购买
| 型号 | XY-08 |
|---|---|
| PLC可编程控制器 | 三菱FX1N-40–40mR |
| 存储湿度 | 常规 |
| 存储温度 | 常规 |
| 电源 | 三相五线电源，输入时指示灯亮 |
| 工作湿度 | 常规 |
| 工作温度 | 常规 |
| 外形尺寸 | 1700mm×650mm ×1800mm(高×宽×长) |
| 品牌 | 学源 |
概述实物与于一体，综合性强、功能齐全。PLC部分可直观地进行基本指令训练，多个应用广泛的PLC实际应用模拟训练，同时也为了高层次的设计开发实验实训提供良好的条件：为了结合教学要求，设计过程参考国内多种**，从中精选**典型性的实训项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制项目训练。变频器选用应用广泛的三菱FR-S520变频器，带有R485通信接口，可完成变频调速技术课程的相关教学实训。特点1．装置采用组件多结构 更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可**淘汰。2． PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，也可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有**优越性。3．PLC实训对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快**能适应现场的工作。4．采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。装置构成（一）PLC部分1．PLC可编程控制器实训台：提供三相电源，直流稳压电源及安全保护装置2．PLC可编程控制器实训模块(挂箱规格：40×24×6 cm3)3．PLC可编程控制器操作桌4．编程应用软件5．PLC仿真实训学习软件一套6．PLC可编程控制器（接口都已引到面板）及转接通迅电缆。7．电脑或手持编程器（用户自备或代购）（二）变频调速部分：配备三菱FR-S520变频器及相关接口附件。（三）电机导轨及光电编码器一套（四）三相异步电动机180W 1台技术性能1、输入电源：三相五线电源，输入时指示灯亮。2、电源输出：有漏电型保护器、过载、短路保护装置。A．三相五线380V输出，由三只电压表指示输出电压B．～220V通过安全插座输出C．+24V/2A直流稳压输出（数显）D．+5V/1A直流稳压输出（数显）E．±12V/1A直流稳压输出（根据装置需求而定）3、PLC可编程控制器：三菱FX1N-40–40mR4、外形尺寸：1700mm×650mm ×1800mm(高×宽×长)操作台用全钢制作，钢板厚度≥1.5㎜，台面用5㎜厚环保**橡胶垫覆盖，操作台整体喷塑，颜色为亚光、密纹、计算机灰，带抽屉或配与操作台相匹配的工具箱。5、每台应配备工具：数字万用表一只。 基本实验项目（一）PLC部分
2、变频器报警与保护功能
3、外部端子点动控制4、变频器控制电机正反转
5、多段速度选择变频调速
6、变频器无级调速7、基于外部模拟量（电压/电流）控制方式的变频调速8、瞬时停电启动控制9、PID变频调速控制10、PLC控制变频器外部端子的电机正反转11、PLC控制变频器外部端子的电机运行时间控制12、基于PLC数字量控制方式的多段调速13、基于PLC数字量控制变频开环调速14、基于PLC通信方式的的变频器开环调速15、变频器恒压供水系统的模拟
